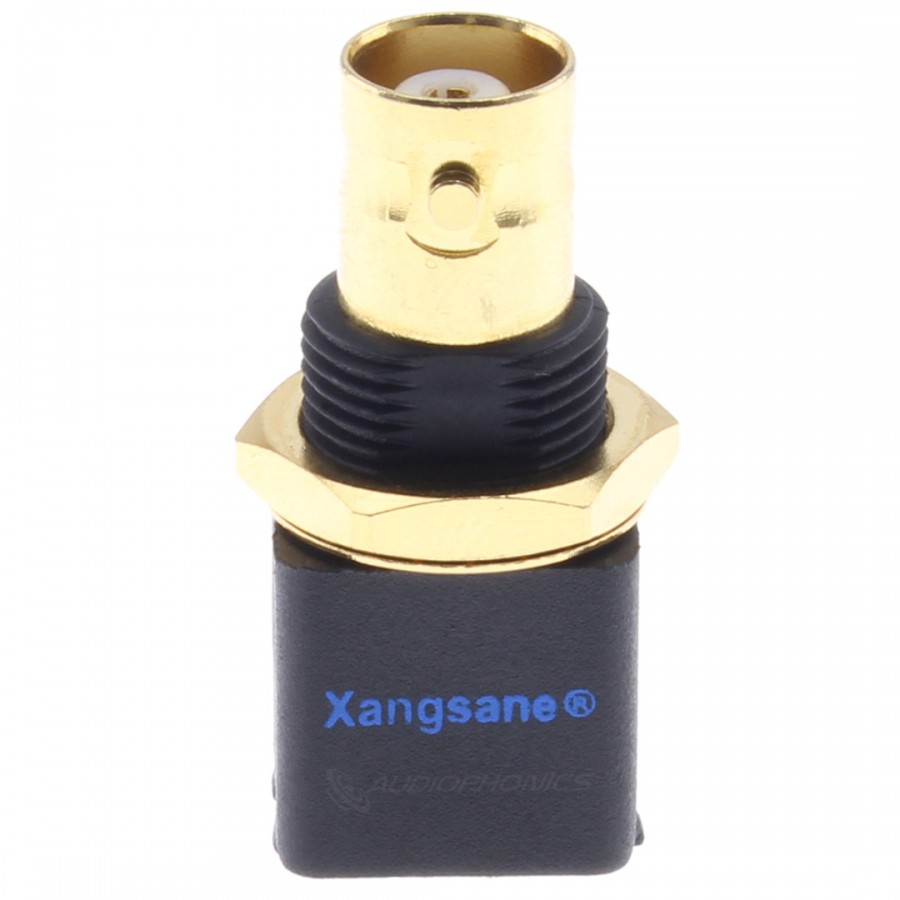

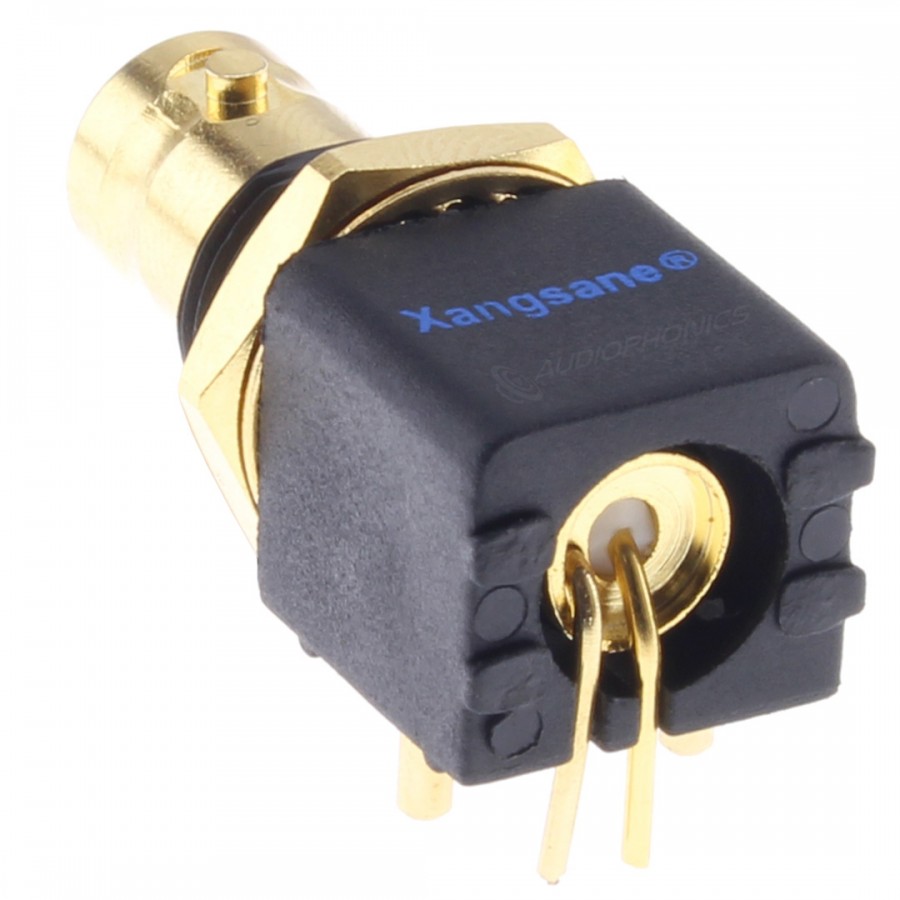

XANGSANE XS-6U
Embase BNC Femelle 75 Ohm pour PCB Plaquée Or (Unité)

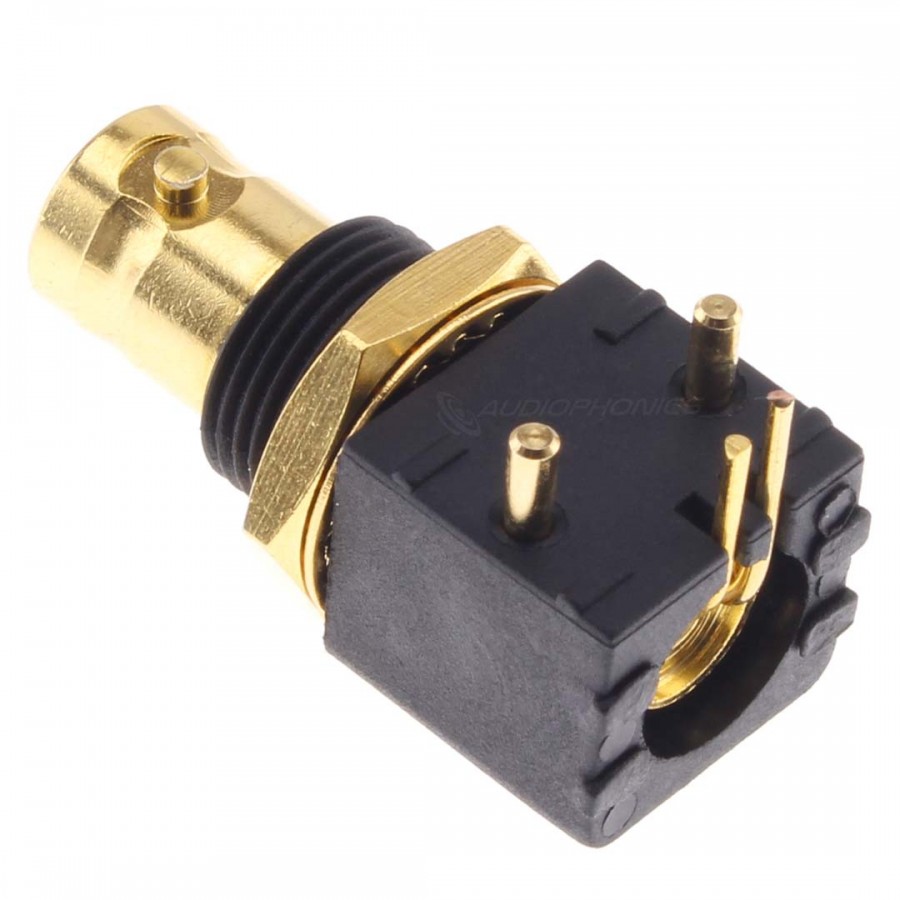

Ce connecteur BNC Xangsane XS-6U plaqué or à souder sur circuit imprimé permet de concevoir proprement une sortie ou entrée au standard SPDIF 75 Ohm. Les contacts de ce connecteurs sont protégés contre la corrosion et l’oxydation grâce à leur plaquage. Les pins à souder sont directement courbés à 90° pour un montage facile sur PCB. Un écrou et une rondelle de serrage sont également présents pour une intégration optimale sur châssis.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Embase BNC Femelle 75 Ohm pour PCB |
| Matériau connecteur | Cuivre pur |
| Plaquage contact | Or |
| Diamètre interne écrou | 12.5mm |
| Diamètre de perçage sur châssis recommandé | 13-13.5mm |
| Épaisseur max. du panneau de montage | 4mm |
| Standard SPDIF | 75Ω |
| Général | |
|---|---|
| Dimensions totales | 35 x 20 mm |
| Poids | 15g |
| Conditionnement | 1x Embase BNC Femelle 75 Ohm pour PCB XANGSANE XS-6U |
Caractéristiques
| Diamètre max câble (mm) | NC |
| Montage | A souder |
| Connectique / Genre | Femelle |
| Épaisseur max du panneau (mm) | 4.0 |
| Impédance (Ω) | 75 |
| Matériau Contacts (Connecteur) | Cuivre |
| Plaquage Contacts (Connecteur) | Or |
