WONDOM JAB3+ Module Amplificateur stock limité

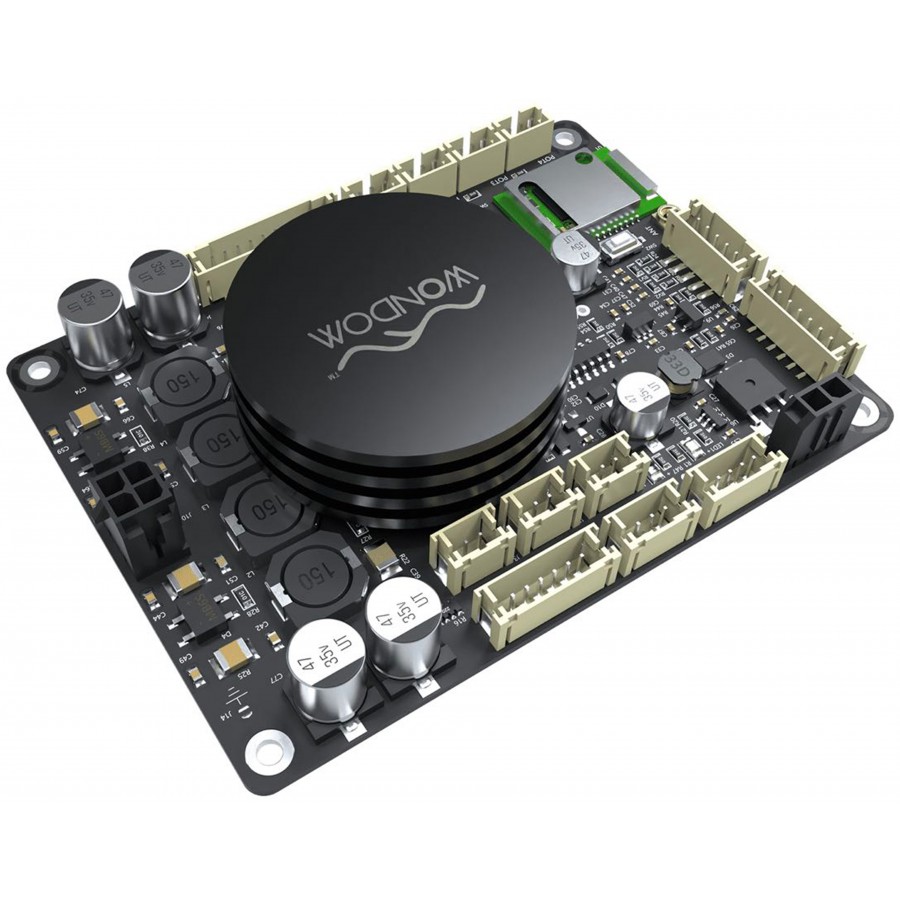

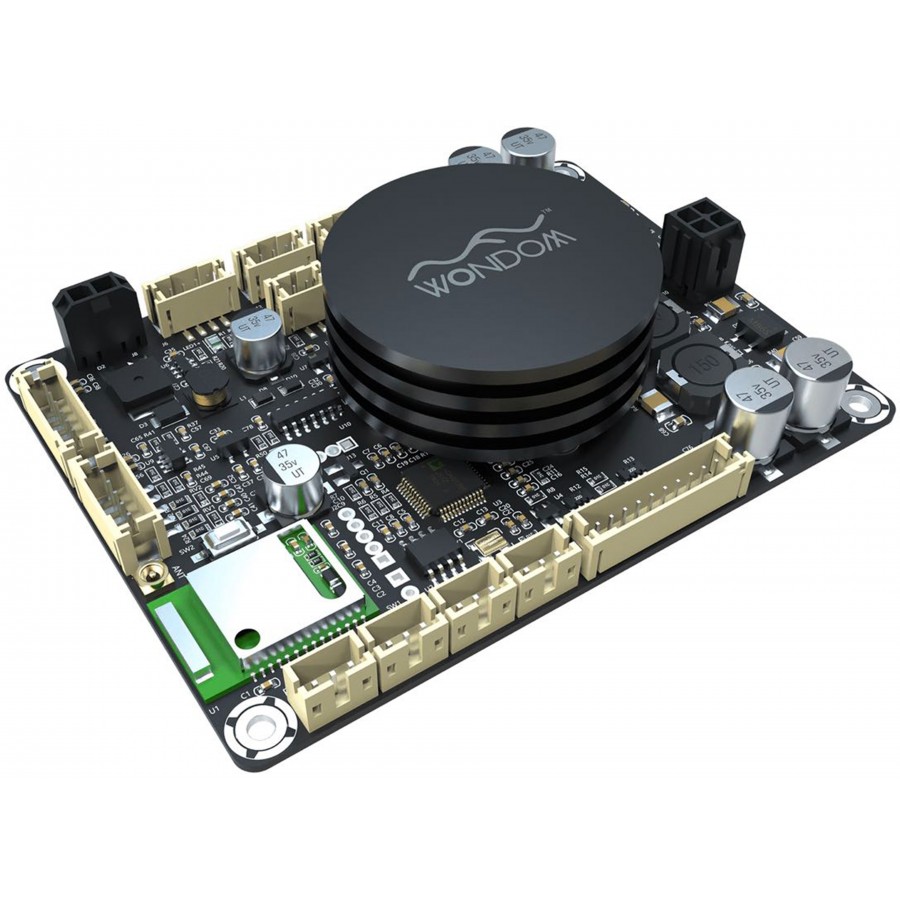

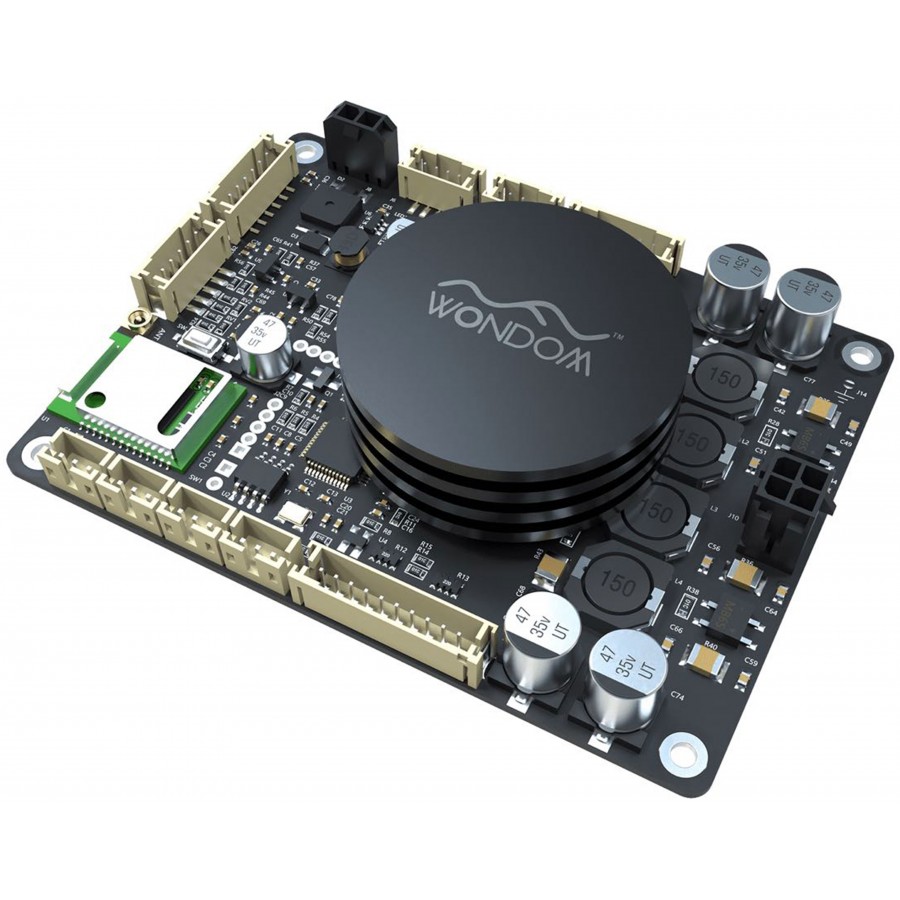

Wondom JAB3+ Module Amplificateur Class D Bluetooth 5.0 DSP ADAU1701 1x100W 4 Ohm

Le Wondom JAB3+ est un module amplificateur capable de développer une puissance de 1x100W, supportant le Bluetooth 5.0 (aptX HD) et intégrant un DSP ADAU1701 pour une solution audio tout-en-un. Grâce à ce dernier, le JAB3+ peut être programmé avec Sigma Studio et contrôlé via une interface graphique intuitive (nécessite l’utilisation d’un module Wondom ICP5, non fourni).

Wondom JAB3+ : Bluetooth 5.0

Le JAB3+ est équipé d’un module Bluetooth 5.0 pour l’entrée audio, prenant en charge les codecs aptX, aptX HD, aptX LL, SBC et AAC. Ce module intégrant directement une antenne, vous pouvez donc coupler directement le JAB3+ à la source de votre choix pour écouter de la musique. Un port d’antenne externe est également disponible sur la carte afin d’assurer une connexion stable dans les cas où le JAB3+ est installé dans un haut-parleur ou autre emplacement nécessitant un déport de l’antenne.

Wondom JAB3+ : ADAU1701 DSP

Le JAB3+ intègre également une puce DSP ADAU1701 haute performance pour le traitement du signal audio. Quatre ports pour des potentiomètres externes sont montés sur le JAB3+. Vous pouvez utiliser des potentiomètres externes pour contrôler le volume, le gain et la réponse en fréquence.

Après connexion avec le programmateur Wondom ICP5, vous pouvez écrire un programme avec Sigma Studio, ou obtenir un contrôle en temps réel de vos systèmes audio via l’interface utilisateur PC, grâce à laquelle vous pouvez ajuster le gain, le volume, le filtre passe-haut/passe-bas, l’égaliseur et d’autres paramètres.

Application Miumax

Wondom JAB3+ : Entrée Ligne 3.5mm

En plus de l’entrée Bluetooth, le JAB3+ intègre une entrée ligne Jack 3.5mm. Est à noter que lorsque les deux entrées sont utilisées simultanément, les signaux sont mixés avant d’être envoyés au circuit d’amplification.

Wondom JAB3+ : Alimentation par batterie

En plus de son port d’alimentation classique, le JAB3+ supporte l’alimentation batterie, en faisant une solution idéale pour une utilisation nomade. Veillez tout de même noter que le JAB3+ n’étant pas équipé d’un circuit de gestion de la charge, il est recommandé d’utiliser un module de gestion de batterie tel que le Wondom BCPB6.

Wondom JAB3+ : 4 potentiomètres externes

Quatre ports pour potentiomètres externes sont montés sur le JAB3+ pour faciliter le contrôle de l’ensemble du système audio. Vous pouvez les utiliser pour contrôler le gain ou la fréquence de coupure en toute simplicité. Les fonctions de ces potentiomètres s’ajustent automatiquement en fonction du mode de sortie.

Wondom JAB3+ : Mode veille automatique

Le JAB3+ utilise un détecteur de niveau du signal pour réduire la consommation d’énergie. Il surveille en permanence le signal d’entrée et il existe un seuil de tension de signal prédéfini. Si aucun signal n’est détecté (tension inférieure au seuil) pendant 5 minutes, le module d’amplification passera automatiquement en mode veille, réduisant sa consommation énergétique. De même, quand un signal est détecté en mode veille, le module se réactivera automatiquement.

Caractéristiques techniques

Caractéristiques

Téléchargement

WONDOM JAB3+

Manuel utilisateur

Téléchargement (743.88k)
