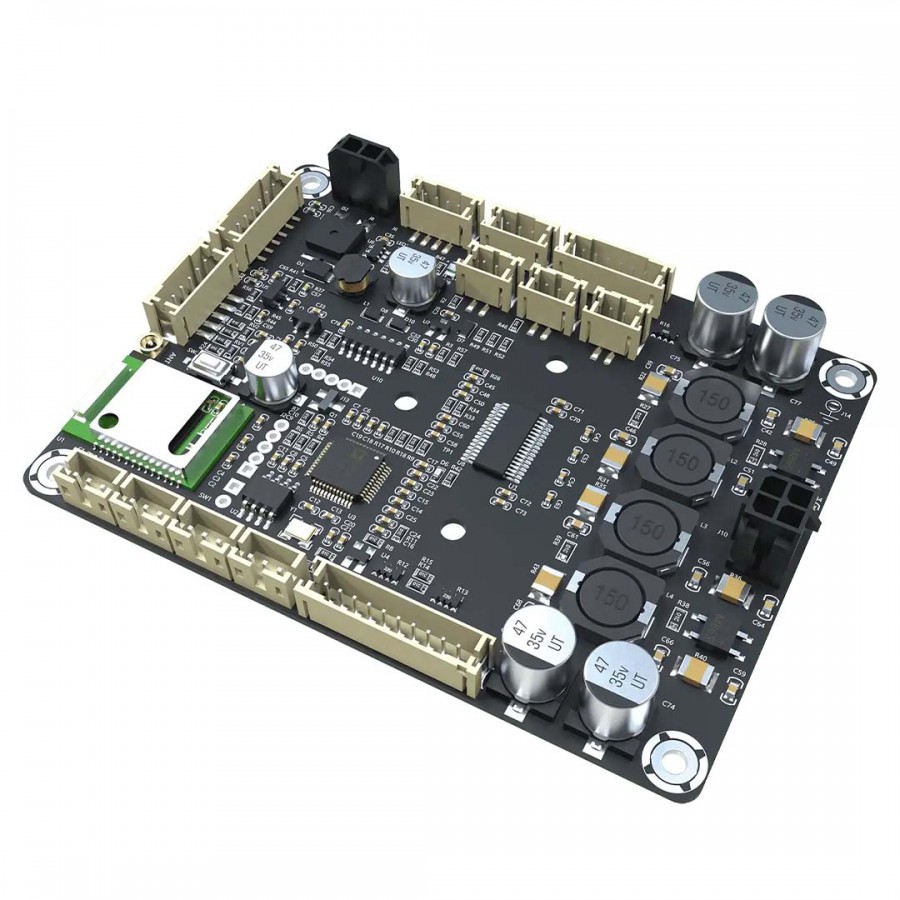

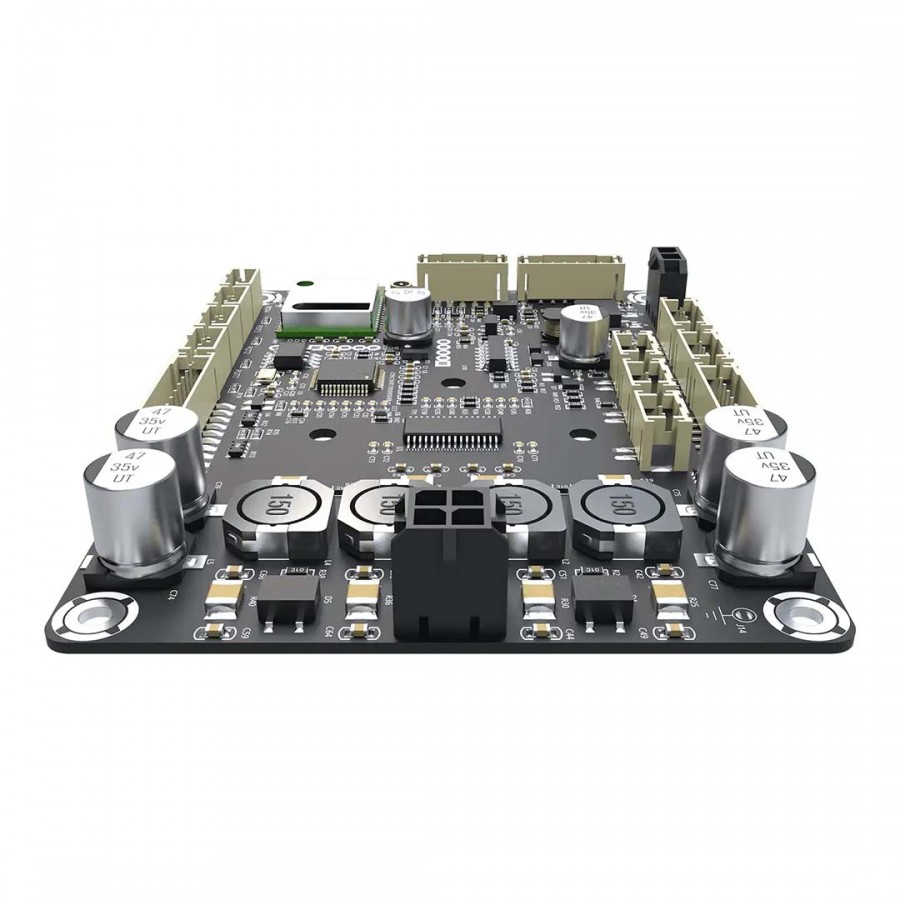

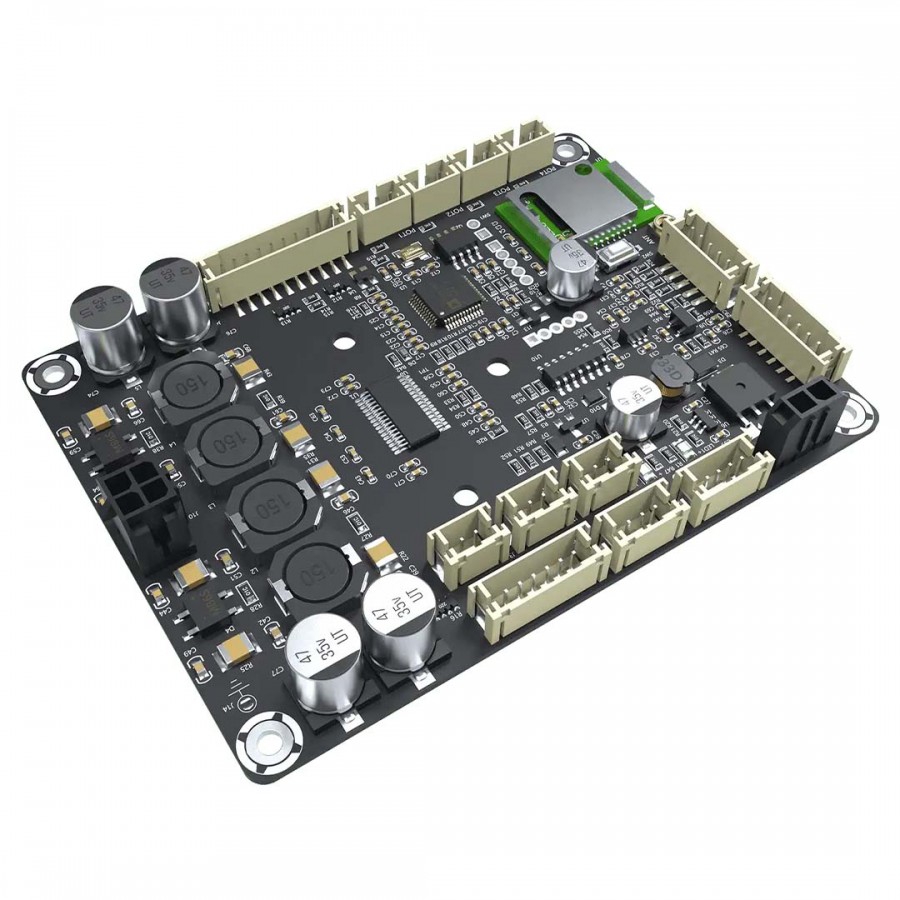

WONDOM JAB3+ AA-JA32474 Module Amplificateur Class D Bluetooth 5.0 DSP ADAU1701 2x30W 4 Ohm
Le Wondom JAB3+ de référence AA-JA32474 est un module amplificateur capable de développer une puissance de 2x 30W sous 8 Ohm et intégrant la fonctionnalité Bluetooth 5.0 (aptX HD) ainsi qu’une puce DSP ADAU1701. Grâce à cette puce DSP, le JAB3+ est un module amplificateur tout-en-un pouvant être programmé avec SigmaStudio, AppControl et PC UI s’il est couplé à un programmateur Wondom ICP (ICP5, par exemple). Vous accéderez ainsi à des réglages tels que le volume, le gain, la fréquence et l’égalisation. En plus de sa sortie enceintes, le JAB3+ dispose d’une sortie audio mixée additionnelle, pouvant être utilisée avec un autre module amplificateur pour créer un système 2.1 ou 4.0. L’interface PC UI permet alors de configurer l’amplificateur en mode mono ou stéréo. Le JAB3+ peut par aillleur être alimenté par batterie avec les modules Wondom BCPB pour la création d’un système audio portable et performant.
WONDOM JAB3+ AA-JA32474 : Bluetooth 5.0
Une interface Bluetooth 5.0 permet au Jab3+ de supporter des codecs Bluetooth haute résolution : SBC, AAC, AptX, aptX LL et aptX HD. Une antenne de réception est intégrée directement au module pour une utilisation directe, mais un port d’antenne externe est également présent pour garantir une transmission stable des données et des performances audio élevées dans l’éventualité où le JAB3+ serait installé dans une enceinte ou un boîtier.
WONDOM JAB3+ AA-JA32474 : Puce DSP ADAU1701
Le traitement du signal audio passe par une puce DSP ADAU1701. Quatre ports permettent de monter des potentiomètres externes (vendus séparément). Ces derniers vous permettront de contrôler le volume, le gain ou encore le niveau des graves et des aigus. Utilisé avec un module Wondom ICP5 (vendu séparément), vous pouvez alors ajuster de nombreux paramètres audio via le logiciel SigmaStudio ou via une application de contrôle.
WONDOM JAB3+ AA-JA32474 : entrée de ligne jack 3.5mm
En plus de son entrée Bluetooth, le Jab3+ possède une entrée ligne sur jack 3.5mm. Le signal des deux entrées peut être mixé avant d’être transmis au circuit d’amplification. Le câble AUX 3.5mm est fourni dans le kit de câbles fonctionnels pour JAB3+ (AA-JA11117).
WONDOM JAB3+ AA-JA32474 : Prise en charge de l’alimentation par batterie
En plus de la possibilité d’une alimentation DC 12-26V, le module amplificateur Wondom JAB3+ AA-JA32474 prend en charge l’alimentation via batterie, ce qui améliore grandement la portabilité du module. Le JAB3+ n’étant pas équipé d’un circuit de charge, il est recommandé d’utiliser les modules Wondom BCPB.
WONDOM JAB3+ AA-JA32474 : système de régulation de consommation d’énergie
Un système de capteurs permet de surveiller le signal d’entrée. Il permet au Wondom JAB3+ AA-JA32474 de se mettre en veille automatiquement si aucun signal au-dessus du seuil de détection n’est repéré pendant 5 minutes. Lorsqu’un signal est détecté, il se remet en fonctionnement automatiquement.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 2.0 |
| Puce DSP | ADAU1701 |
| Puces d’amplification | TPA3116 + TPA3118 |
| Puissance de sortie | 2x 30W @ 8 Ohm |
| Entrées | Bluetooth 5.0 1x Entrée ligne jack 3.5mm |
| Sorties | 1x Sortie enceinte sur connecteur PCB 1x Sortie de ligne sur connecteur PCB |
| Codecs bluetooth supportés | AAC, SBC, aptX, aptX LL, aptX HD |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Impédance de charge minimum | – | 5.6Ω | 8Ω | – |
| Rendement | 2x30W @ 8Ω, 1kHz | – | 88% | |
| Gain amplificateur | @ 8Ω, 20Hz-20kHz | – | 25.8dB | – |
| Gain DSP | SE1 (Sortie enceintes) @8Ohm, 1kHz | -60dB | – | 0dB |
| SE2 (Sortie ligne) @8Ohm, 1kHz | -60dB | – | 6.5dB | |
| Sensibilité d’entrée | 2x 30W@8Ohm, 1kHz, 23.5dB | – | 770mV | – |
| Filtre de gain | Butterworth, Q= 0.707 | – | 4dB | – |
| Fréquence de coupure | HFP | 0.25kHz | – | 2kHz |
| LFP | – | 20kHz | – | |
| SNR | 2 x 30W @ 8Ohm, THD+N=1%, 25.8dB, A-weighting | – | 91dB | – |
| THD+N | 5W @ 8Ohm, 1kHz, 25.8dB | – | 0.037% | – |
| 10W @ 8Ohm, 1kHz, 25.8dB | – | 0.039% | – | |
| Impédance d’entrée | – | – | 10KΩ | – |
| Taux d’échantillonnage supportés | – | – | 48KhZ | – |
| Niveau de bruit de sortie | A-weighed, entrée connectée à GND, 25.8dB | – | 163uV | – |
| DC offset | – | – | 10mV | – |
| Niveau de sortie max. | J7, sortie ligne | – | 1.94dBu | – |
| Séparation des canaux | 20Hz-20kHz, Gain=26dB | – | -60dB | – |
| Puisance d’alimlentation nominale requise | @ 24V, 1kHz | – | 68W | – |
| Tension de fonctionnement | @ 1kHz, 8 Ohm | 12V | 24V | 26V |
| Courant de repos | Signal detecté | – | 1.8W | – |
| Pas de signal detecté | – | 105mW | – | |
| Général | |
|---|---|
| Dimensions | 91.44 x 68.6mm |
| Conditionnement | 1x Module amplificateur Wondom JAB3+ AA-JA32474 1x Câble d’alimentation connecteur Molex vers fils nus (50cm) 1x Câble d’enceinte connecteur Molex vers fils nus (50cm) |
Caractéristiques
| Entrées | Connecteur PCB |
| Entrées | Bluetooth |
| Sorties | Connecteur PCB |
| Sorties | Molex |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116 |
| Composant amplification | TPA3118 |
| Puissance (W) | 30.0 |
