Wondom JAB3+

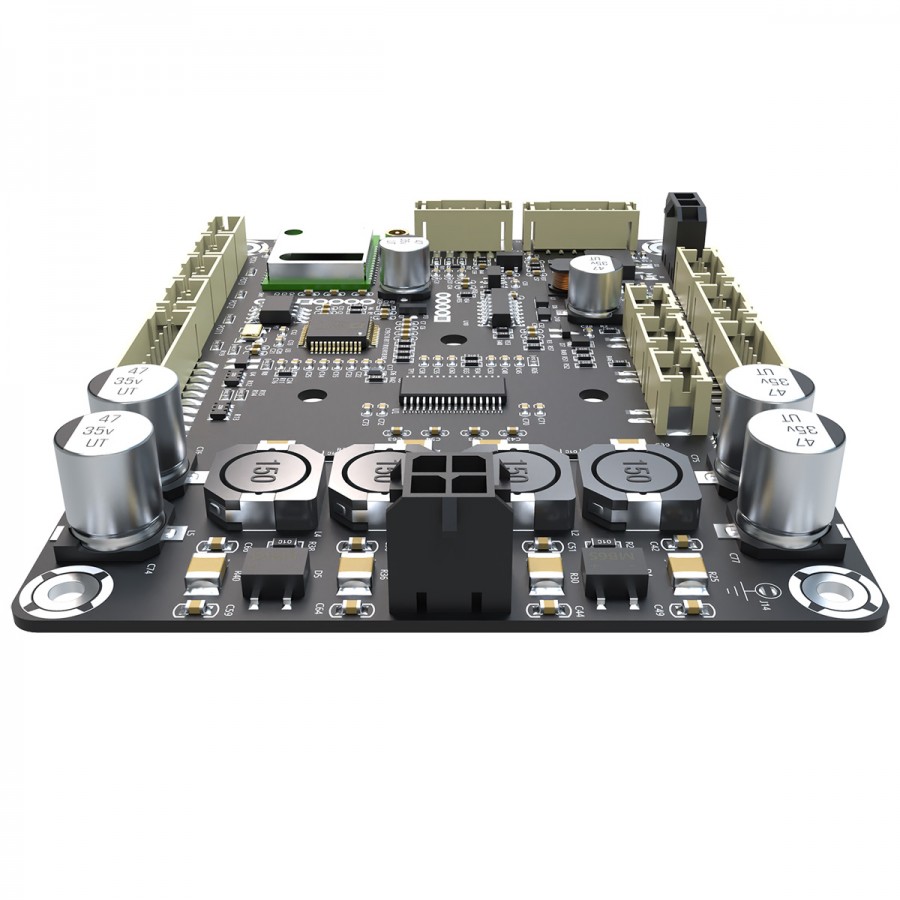

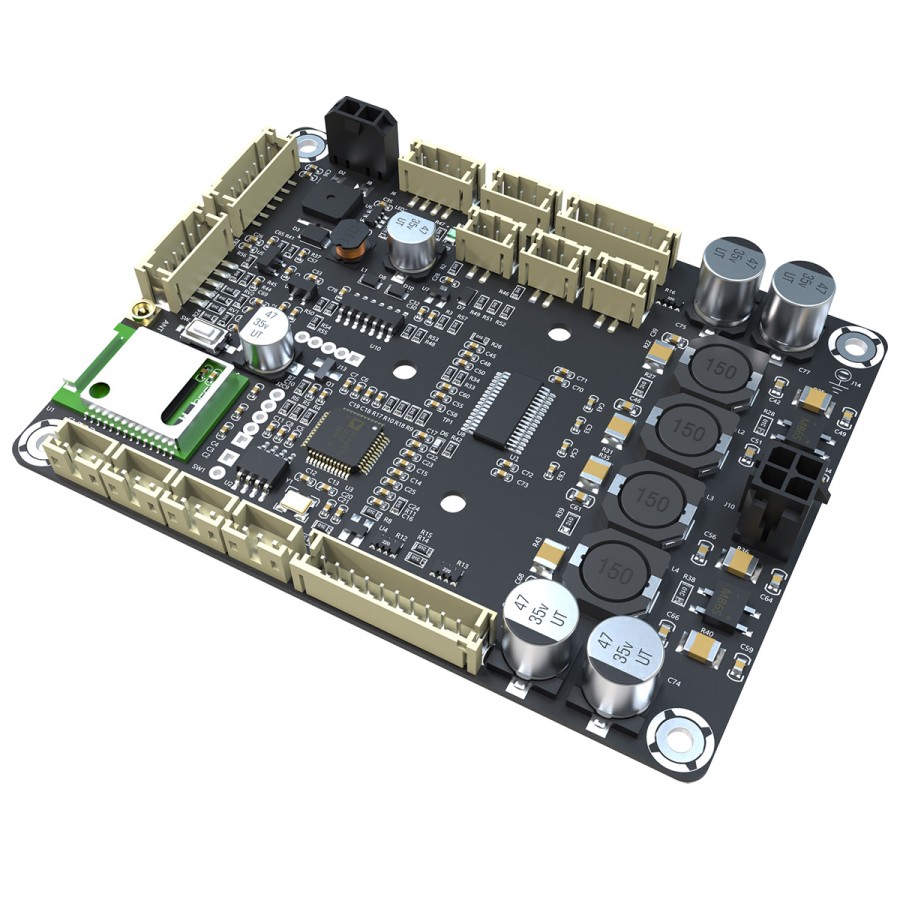

Module Amplificateur Class D Bluetooth 5.0 DSP ADAU1701 1x60W 4 Ohm
Le Wondom JAB3+ est un module amplificateur capable de développer une puissance de 1x60W, supportant le Bluetooth 5.0 (aptX HD) et intégrant un DSP ADAU1701 pour une solution audio tout-en-un. Grâce à ce dernier, le JAB3+ peut être programmé avec SigmaStudio et AppControl via une interface graphique intuitive (nécessite l’utilisation d’un module Wondom ICP5, non fourni).
En plus de sa sortie enceintes, le JAB3+ dispose d’une sortie audio mixée additionnelle, pouvant être utilisée avec un autre module amplificateur pour créer un système 2.1 ou 4.0. L’interface PC permet alors de configurer l’amplificateur en mode mono ou stéréo. Le JAB3+ peut de plus être alimenté par batterie pour la création d’un système audio portable et performant.
Bluetooth 5.0
Le JAB3+ utilise en entrée un module Bluetooth 5.0, supportant les codecs AAC, SBC, aptX, aptX LL et aptX HD et profitant d’une sensibilité de réception élevée allant jusqu’à 9dB et -90dBm. Il est ainsi possible d’appairer le JAB3+ à une source audio. Un port antenne externe est également disponible dans le cas ou le JAB3+ serait installé dans un boîtier.
DSP ADAU1701
Le JAB3+ embarque donc une puce DSP ADAU1701 pour le traitement des signaux audio. Quatre ports permettent de monter des potentiomètres externes (vendus séparément). Ces derniers vous permettront de contrôler le volume, le gain ou encore le niveau des graves et aigus. Utilisé avec un module Wondom ICP5 (vendu séparément), vous pouvez alors ajuster de nombreux paramètres audio via le logiciel SigmaStudio ou via une application de contrôle.
Entrée Ligne
En supplément de l’entrée Bluetooth, le JAB3+ offre une entrée ligne. Le signal des deux entrées peut être mixé avant d’être transmit au circuit d’amplification.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 1 |
| Puissance | 1x60W |
| Compatibilité PBTL | |
| Entrées | Bluetooth 5.0 Entrée ligne |
| Sorties | Sortie enceintes Sortie ligne |
| Codecs Bluetooth supportés | AAC, SBC, aptX, aptX LL, aptX HD |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Impédance de charge minimum | – | 5.6Ω | 8Ω | – |
| Rendement | 1x60W @ 4Ω, 1kHz | – | 88% | |
| Gain amplificateur | @ 4Ω, 20Hz-20kHz | – | 25.8dB | – |
| Sensibilité entrée | 1.x60W @ 4Ω, 1kHz, 23.5dB | – | 770mV | – |
| Fréquence de coupure HFP | – | 0.25kHz | – | 2kHz |
| Fréquence de coupure LFP | – | – | 20kHz | – |
| SNR | 1x60W @ 4Ω, THD+N=1%, 25.8dB, A-Weighting | – | 91dB | – |
| THD+N | 10W @ 4Ω, 1kHz, 25.8dB | – | 0.039% | – |
| Impédance d’entrée | – | – | 10kΩ | – |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND, 25.8dB | – | 163µV | – |
| Offset DC | – | – | 10mV | – |
| Séparation des canaux | 20Hz-20kHz, Gain = 26dB | – | -60dB | – |
| Général | |
|---|---|
| Alimentation | 12-26V DC (alimentation vendue séparément) ou via batterie (vendue séparément) |
| Dimensions | 91.44 x 68.58mm |
Caractéristiques
| Entrées | Bluetooth |
| Entrées | Jack 3.5mm |
| Sorties | PH 2.0mm |
| Sorties | Borniers enceintes |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 60.0 |
