Wondom CVA-1100

Module Amplificateur Mono 100W 70V/100V RMS pour Systèmes d’Enceintes Distribuées

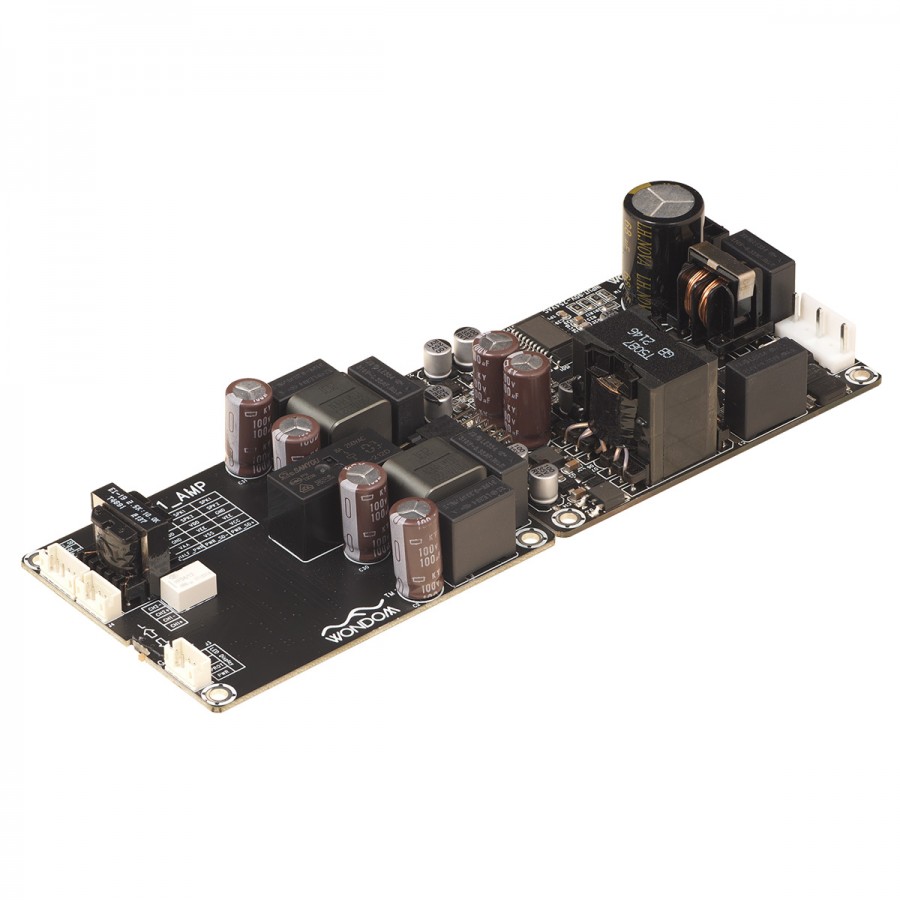

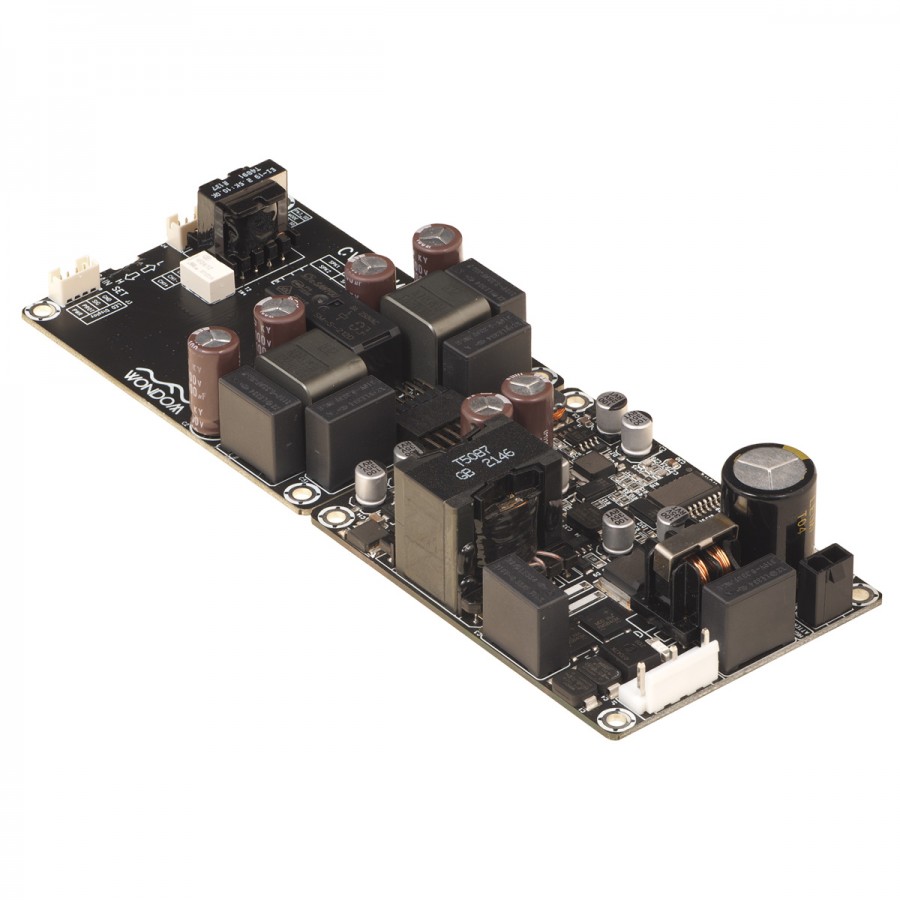

Le CVA-1100 de Wondom est un module amplificateur de 100W, consistant en un section d’alimentation et un étage d’amplification. Il a principalement été conçu pour les installations à haut-parleurs distribués, tels que des systèmes de diffusion de musique d’ambiance. Il est capable de fournir une puissance de 70/100V RMS en continu, sans nécessiter de transformateur de sortie, réduisant ainsi l’encombrement tout en améliorant la réponse en fréquence et le niveau de distorsion. La sortie du module peut donc être branchée directement aux haut-parleurs distribués, simplifiant considérablement l’installation.

Outre son mode à tension constante utilisé par défaut, le CVA-1100 peut fonctionner comme une carte d’amplification à résistance constante et ainsi piloter un haut-parleur de 8Ω. Le CVA-110 se caractérise par une fiabilité et une stabilité élevées, garanties par un circuit de protection complet, parfaitement applicable aux applications commerciales et industrielles exigeantes.

Le CVA-1100 peut être alimenté sur une large plage de tension, de 90VAC à 254VAC. Il supporte donc sans problème les standards de 110VAC à 220VAC. Le module intègre des connecteurs de qualité industrielle. Il met également à disposition deux niveaux de gain, de 37.7dB et 32dB. La tension de sortie est ainsi déterminée à la fois par la tension de l’entrée audio et par le niveau de gain.

Afin de rendre l’utilisation du CVA-1100 aisée, le module est équipé de boutons de contrôle. Par ailleurs, la section d’alimentation et d’amplification peuvent être éteintes de manière indépendante. Le CVA-1100 supporte également le mode half power, permettant lorsqu’il est activé de diminuer la tension de sortie de l’étage d’alimentation de ±72V à ±56V pour assurer une plus faible consommation.

Des ports pour des LED externes sont également proposées pour une meilleure surveillance de l’état de fonctionnement du système. Les LED correspondent à des indicateurs d’alimentation, de détection du signal et de mode de protection.

En gardant à l’esprit les exigences strictes d’un système de haut-parleurs distribués en matière de fiabilité et de stabilité, le CVA-1100 a été développé avec un circuit de protection complet (OTP, OVP, UVP, protection de tension continue) pour garantir un fonctionnement stable sur la durée. Par ailleurs, chaque module passe une série de test HASS et HALT avant d’être stocké.

Caractéristiques techniques

Caractéristiques

Téléchargement

CVA-1100 – Datasheet

Téléchargement (694.15k)
