Description
WONDOM BCPB6
Module Gestionnaire de Batteries 6×21700
Ce module de gestion de batteries Wondom BCPB6 vous permet d’utiliser 6 batteries lithium-ion 21700 afin d’alimenter vos appareils électriques. Le module permet d’obtenir un niveau d’autonomie considérable tout en conservant un form-factor assez compact avec jusqu’à 88W/h à 100W/h d’énergie. La connectique étendue de cette carte lui permet une intégration rapide et facile.
Pour garantir un haut niveau de fiabilité le module est équipé d’un circuit de protection complet : surintensité, surchauffe, court-circuit et protection contre les surtensions et les sous-tensions.
Deux possibilités d’alimentation du module
Il est possible d’alimenter ce module avec une tension allant de 5V à 24V DC sur connecteur Jack DC 5.5/2.1mm. Il nécessite un courant situé entre 0.90A minimum et 2.5A maximum.
Un connecteur Wago permet également de connecter une source de charge solaire de 18.3V à 24V.
De multiples ports de décharge pour de nombreuses applications
Des ports de décharge différents sont disponibles sur le module BCPB6. Ils sont tous connectés en parallèle pour des fonctions identiques. Il est possible d’alimenter plusieurs appareils en même temps grâce au module. Les ports de décharge sont les suivants : Molex Minifit, Molex Microfit JST PH et JST XH.
Des indicateurs LED
Des connecteurs pour LED d’indication de niveau de la batterie sont disponibles pour vous permettre de connaitre l’état de fonctionnement du module même s’il est intégré dans un boitier.

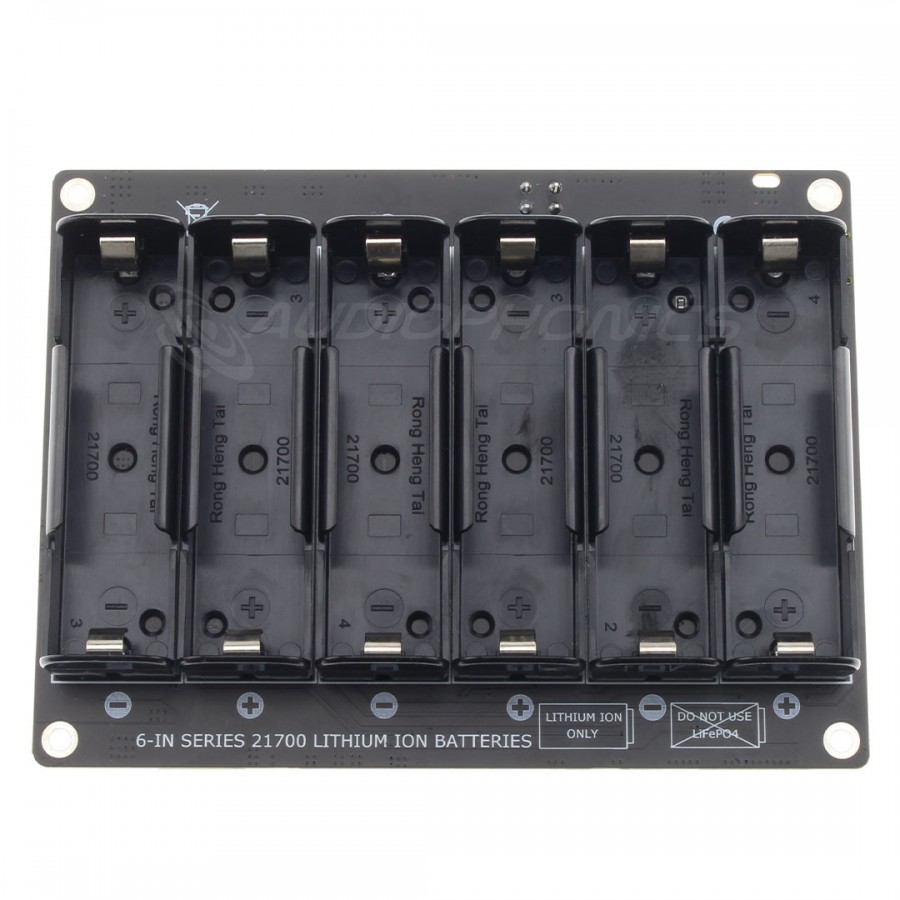

6 Accumulateurs 21700
Ce module est prévu pour recevoir simultanément 6 accumulateurs de grande capacité 21700. On pourra donc obtenir 6x 4000mAh pour une capacité totale extrêmement confortable. Cette configuration permet aussi d’atteindre des tensions élevées avec des sorties de courant à 1x 4A (J13 : JST-PH), 3x 9A (J15 : Molex microfit / J12 : JST-XH / J14 : Molex Minifit) et et 1x 12V 3A (J4 : JST-PH).

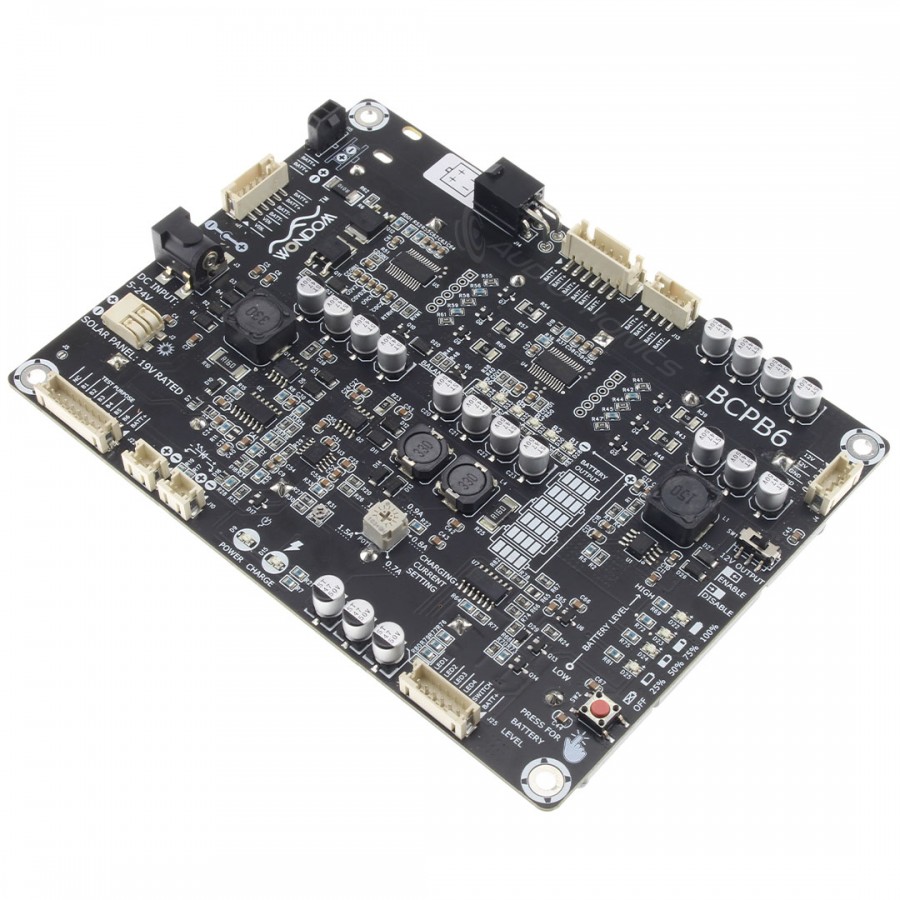

La connectique du module Wondom BCPB6
Charge
- J3 : Connecteur Jack DC5.5/2.1mm pour adaptateur secteur 5V-24V
- J2 : Connecteur 2 pôles WAGO-2060 4mm pour alimentation solaire 19V-24V
Décharge
- J12 : Connecteur JST-XH 2.5mm 16.8-25.2V DC
- J13 : Connecteur JST-PH 2mm 16.8-25.2V DC
- J14 : Connecteur Molex Mini-Fit 16.8-25.2V DC
- J15 : Connecteur Molex Micro-Fit 16.8-25.2V DC
- J4 : Connecteur JST-PH 2mm 12V DC (activation du régulateur de tension avec le switch SW1)
Autres
- J10 : Connecteur PH-2mm pour indicateur LED de port de charge externe
- J11 : Connecteur PH-2mm pour indicateur LED pour port d’alimentation externe
- J25 : Port externe pour indicateur LED du niveau de la batterie
- A : Indicateur LED du niveau de l’état de la batterie (une pression sur l’interrupteur SW2 sert vérifier le niveau de la batterie)
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Gestionnaire de batterie (Battery management system) |
| Batteries supportés | Lithium-ion 6x 21700 |
| Alimentation d’entrée | Entrée Jack DC (J3) : 5V à 24V DC Entrée panneau solaire (J2, wago 2060) : 19V DC |
| Courant de sortie | JST-PH (J13) : 4A (courant de crète 8A pendant 200ms) Molex Micro-Fit (J15) : 9A (courant de crète 12A pendant 200ms) JST-XH (J12) : 9A (courant de crète 12A pendant 200ms) Molex Mini-Fit (J14) : 9A (courant de crète 12A pendant 200ms) JST-PH (J4) : 12V 3A (courant de crète 12A pendant 200ms) |
| Courant de charge | 0.9V |
| Capacité de la batterie | Batterie lithium-ion 4000 mAh 21700 |
| Protection contre les décharges excessive (détection / relachement) | Oui – protection individuelle pour chaque batterie |
| Protection contre la surcharge (détection / relachement) | Oui – protection individuelle pour chaque batterie |
| Point d’équilibre initial des batteries | 4.18V |
| Température de fonctionnement max. | 50°C (Idéal 20°C) |
| Général | |
|---|---|
| Dimensions | 152.4 x 114.3mm |
| Entraxes | 142.24 x 104.14mm |
| Poids | 152g |
| Conditionnement | 1x Module gestionnaire de batterie WONDOM BCPB6 1x Câble JST-PH 4 pins |
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | NC |
| Courant de sortie (A) | 4.0 |
| Courant de sortie (A) | 3.0 |
| Courant de sortie (A) | 9.0 |
| Tension d’entrée (V) | 12.0 |
| Tension d’entrée (V) | 24.0 |
| Tension d’entrée (V) | 5.0 |
| Tension d’entrée (V) | 19.0 |
| Type d’Alimentation | Batterie |
