Description

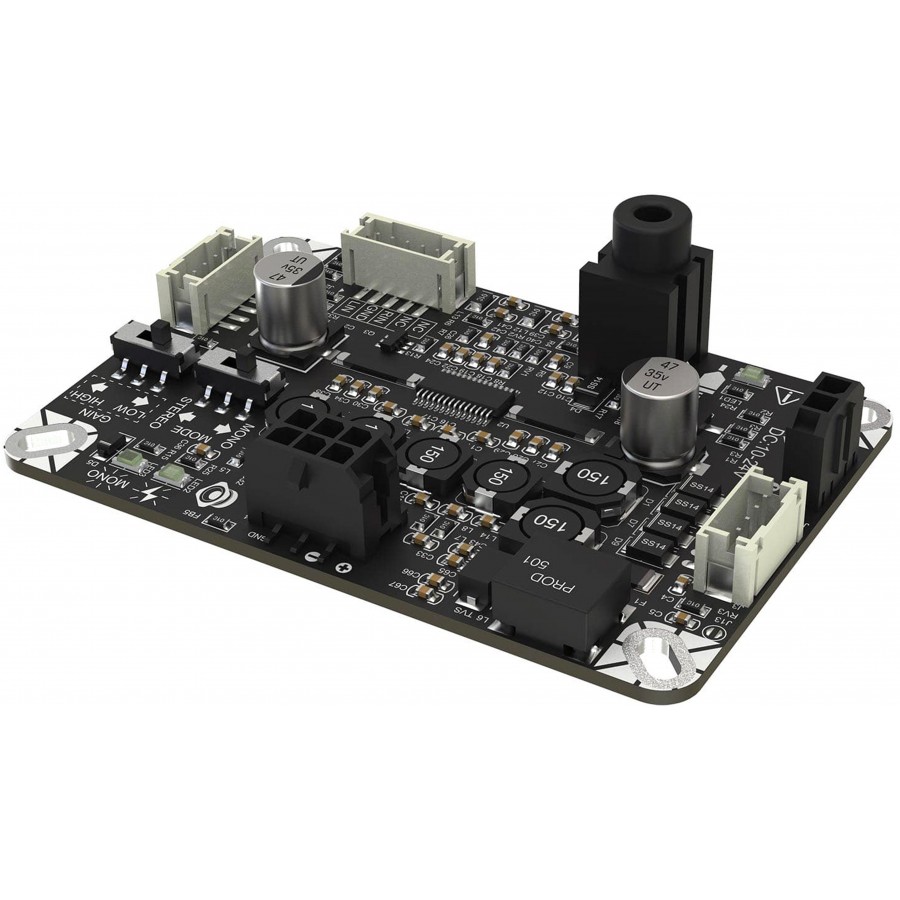

Wondom AA-AB32145 AIPO2X8 Module Amplificateur Class D 2x8W 4Ω
Le module d’amplification AIPO2X8 de Wondom est une solution à la fois polyvalente et robuste pour qui souhaite monter une installation audio. La puce d’amplification TPA3110 de Texas Instrument permet à ce module de proposer une amplification de 2x8W ou 1x16W, tout en garantissant un rapport signal sur bruit de 103dB pour une restitution sonore cristalline. Sa robustesse de fabrication le rend opérationnel dans des environnements extrêmes avec une plage de température de fonctionnement comprise entre -20 et 65°C.
Wondom AIPO2X8 : Amplification TPA3110
Le AIPO2X8 prend comme base une puce TPA3110 de Texas Instrument, proposant une puissance de sortie de 8W en stéréo ou de 16W en mono. En plus de proposer un rendu au son clair et net, cette puce est également équipée d’une technologie de suppression des interférences électromagnétiques ainsi que de circuits de protection « SpeakerGuard » qui intègrent un limiteur de puissance réglable et une détection du courant continu.
Wondom AIPO2X8 : Configuration Mono/Stéréo
Le AIPO2X8 prend en charge des configurations de sortie flexibles. Grâce à son mode de sortie personnalisable, l’AIPO2X8 vous permet de passer d’une configuration stéréo dynamique de 2x8W à une configuration mono de 16W, ce qui en fait un choix idéal pour une grande variété d’applications.
Wondom AIPO2X8 : Une utilisation simple
Le module d’amplification AIPO2X8 a été conçu de sorte à être le plus facilement utilisable possible. Ainsi, des switchs intégrés directement sur la carte vous permettent de régler facilement les niveaux de gain ainsi que les modes de sorties. Pour plus de flexibilité, l’AIPO2X8 comprend également un port pour le contrôle de mise sous tension. Ce système de contrôle intuitif vous permet d’adapter les configurations de l’amplificateur à vos exigences spécifiques sans avoir à effectuer des opérations complexes.
Wondom AIPO2X8 : Fiabilité exemplaire
Le AIPOX2 se démarque également par sa robustesse de fabrication. Ce dernier a été pensé pour fonctionner sur une plage de température allant de -20° à 65°C de sorte à pouvoir fonctionner dans les environnements les plus extrêmes. De plus, ce module embarque des protections contre la surcharge de courant, la surchauffe et les inversions de polarité. Toutes ces qualités, alliées à une excellente dissipation de chaleur, en font un module à la belle longévité et aux performances stables.

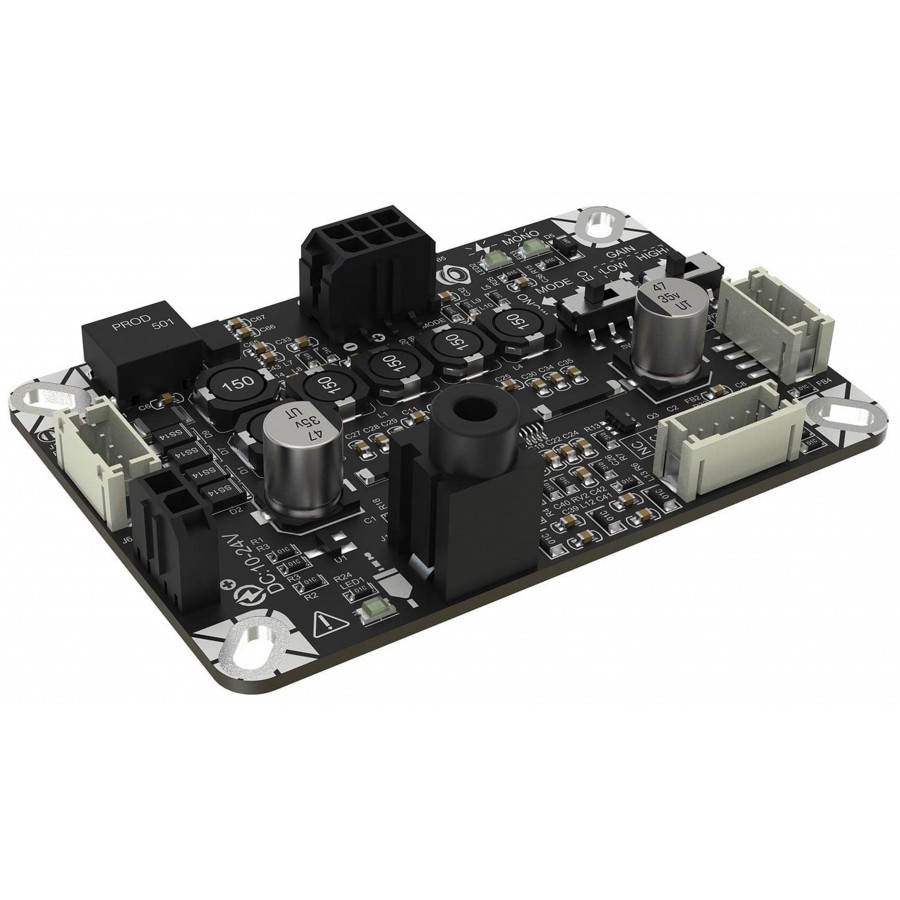

Aperçu du AIPO2X8
| 1 | Alimentation par batterie externe |
| 2 | Alimentation 10V-24V DC |
| 3 | LED d’erreur |
| 4 | Entrée ligne Jack 3.5mm |
| 5 | Entrée ligne JST PH-POS |
| 6 | Switch de mode de sortie |
| 7 | Sortie haut-parleur |
| 8 | LED de mise sous tension |
| 9 | LED de mode de sortie |
| 10 | Switch de mode de gain |
| 11 | Port de contrôle |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Entrées | Entrée ligne Jack 3.5mm Entrée ligne JST PH 5-POS |
| Sortie | 1x Haut-parleur Molex |
| Puissance de sortie | 2x8W @ 4Ω 1x16W @ 4Ω |
| Gain | Gain faible : 18.6dB Gain élevé : 24.6dB |
| Taux de distorsion harmonique (THD) | Gain faible : 0.029% Gain élevé : 0.035% |
| Rapport signal sur bruit (SNR) | Gain faible : 103dB Gain élevé : 101dB |
| Niveau de bruit de sortie | Gain faible : 58μV Gain élevé : 78μV |
| Réponse en fréquence | 20Hz-20kHz (±3dB) |
| Impédance de charge | 2Ω-8Ω |
| General | |
|---|---|
| Supply voltage | 10V-24V DC |
| Dimensions | 76.2 x 50.8mm |
| Mouting holes spacing | 66.04 x 40.64mm 69.84 x 44.44mm |
| Conditionnement | 1x Wondom AIPO2X8 1x Câble pour haut-parleur 50cm 1x Câble d’alimentation 50cm |
Caractéristiques
| Entrées | PH 2.0mm |
| Entrées | Jack 3.5mm |
| Sorties | Molex |
| Canaux | 2 (Stéréo) |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | TPA3110 |
| Puissance (W) | 16 |
| Puissance (W) | 8.0 |
Téléchargement
Wondom AA-AB32145 AIPO2X8
Manuel utilisateur
Téléchargement (1.27M)
