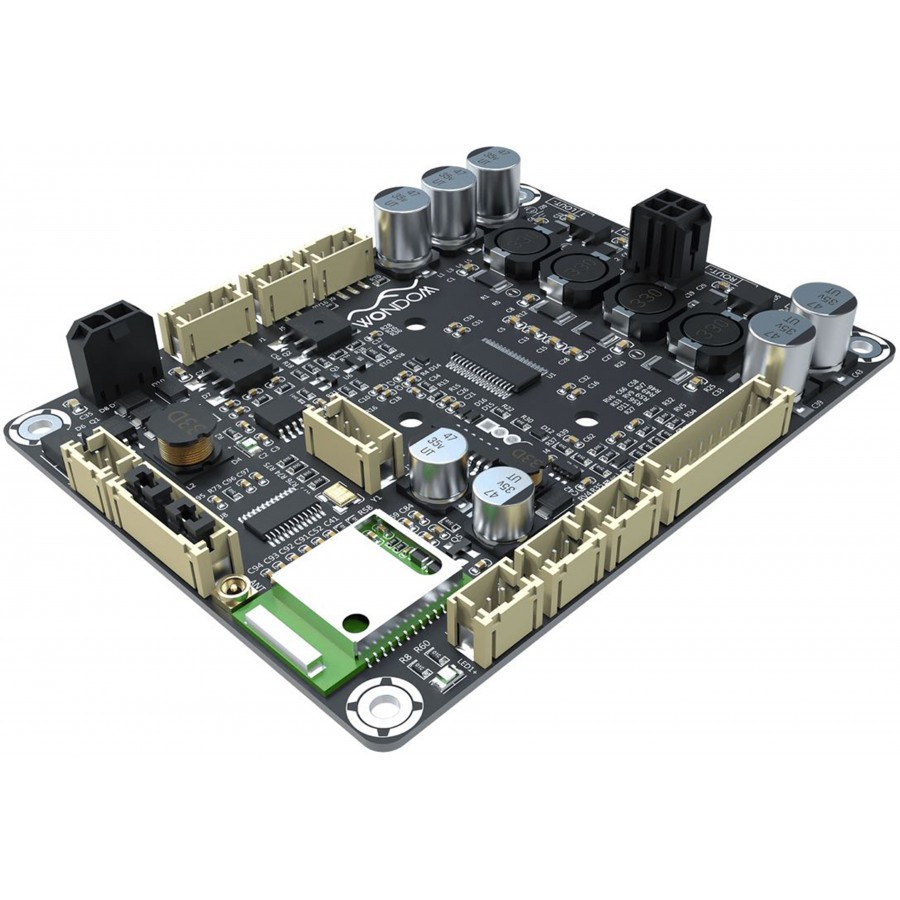

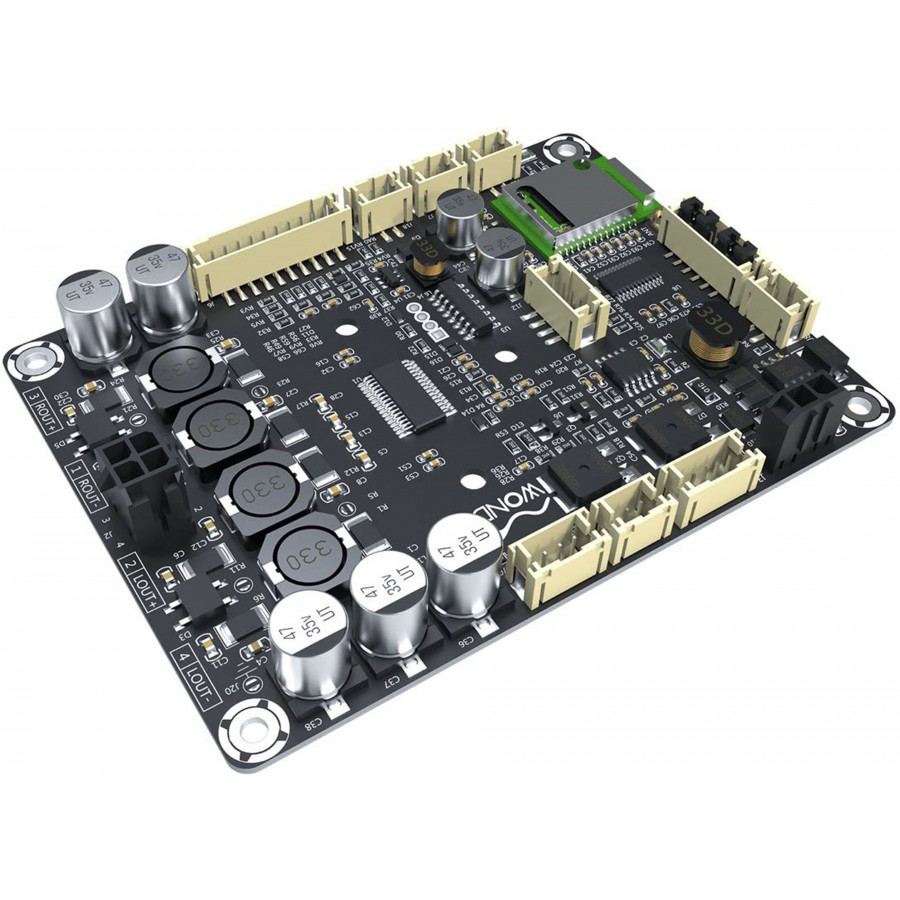

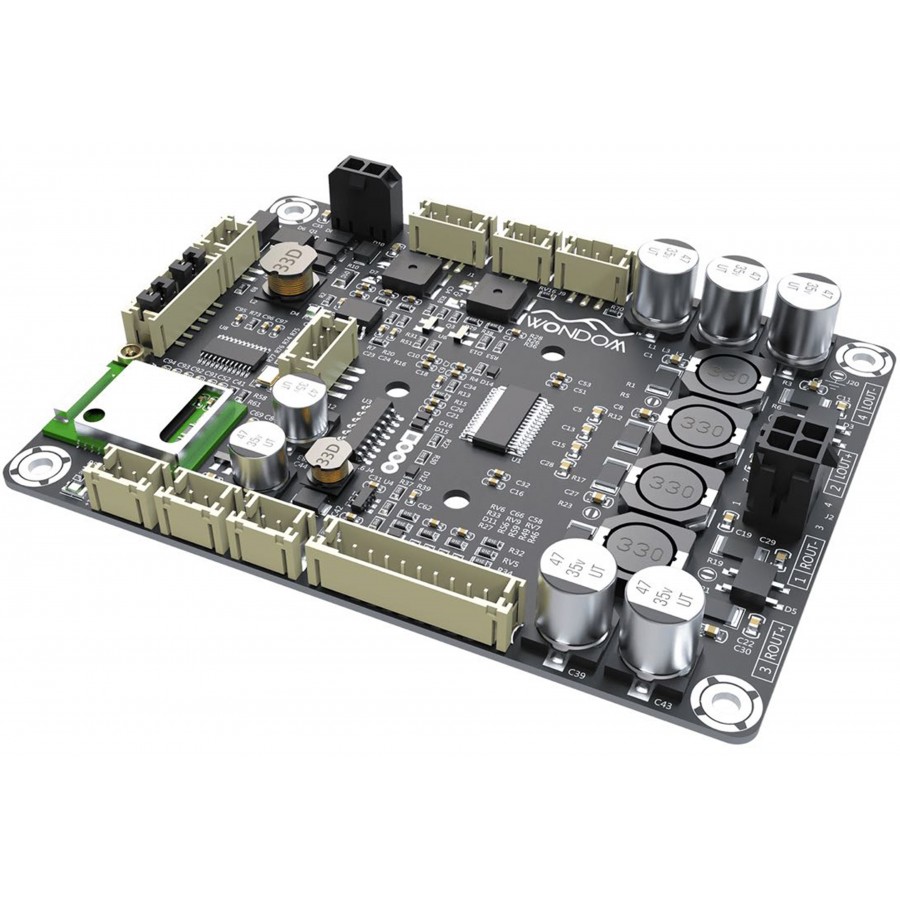

Wondom AA-JA31212v2 JAB2v2 Module Amplificateur Class D Bluetooth 5.0 DSP 60W 4Ω

Le JAB2v2 de Wondom est un module d’amplification de Classe D de 1x60W, disposant d’une connectivité Bluetooth 5.0 haute résolution et doté d’un DSP afin de vous permettre de modeler le rendu sonore à votre guise. En plus d’une sortie pour enceinte, ce module possède également une sortie ligne mixte afin d’être utilisé en conjonction avec d’autres modules d’amplification pour créer des installations 2.1 ou 4.0.

Wondom JAB2v2 : Bluetooth 5.0

Le JAB2v2 utilise une puce Bluetooth QCC3034 5.0 pour l’entrée audio, lui permettant de prendre en charge les codecs tels que aptX, aptX HD, aptX Low Latency, SBC et AAC, avec une puissance RF allant de -90dB à 9dB. Ce module est équipé d’une antenne intégrée, permettant de vous y connecter directement sans ajout de votre part. Il possède également un port antenne externe afin de vous laisser tirer une antenne où vous le souhaitez pour vous garantir une connexion stable et performante.

Wondom JAB2v2 : Entrée ligne 3.5mm

En plus de l’entrée Bluetooth, le JAB2v2 propose une entrée ligne Jack 3.5mm. Les signaux provenant des deux sources seront mélangés avant d’être transmis au circuit d’amplification. Le câble d’entrée auxiliaire Jack 3.5mm est disponible dans le kit de câbles fonctionnel AA-JA11114.

Wondom JAB2v2 : DSP intégré et interface PC

La version v2 du JAB2 intègre une puce DSP ainsi qu’un port permettant sa programmation. Vous pouvez utiliser le module de programmation ICP5 de Wondom pour vous y connecter et utiliser l’interface pour PC Miumax afin de régler de nombreux paramètres tel que le gain, le filtre passe-haut/passe-bas, la suppression de bruit, la réponse en fréquence et bien d’autres choses encore.

Logiciel Miumax

Wondom JAB2v2 : Alimentation par batterie

Le module JAB2v2 a également été pensé pour fonctionner avec une alimentation sur batterie. En effet, ce module est équipé d’un circuit de charge MPPT, permettant de pouvoir y brancher une batterie tout en en optimisant sa consommation et en en préservant l’intégrité. Vous pouvez par exemple utiliser le module AA-JA11113 de Wondom associé à des batteries 3S au lithium. Il est conseillé d’utiliser un bloc d’alimentation dont la tension de sortie est comprise entre 15 et 24V DC et dont le courant est supérieur à 1A pour charger les batteries.

Wondom JAB2v2 : Sortie ligne mixte

La JAB2v2 fournit un signal de sortie ligne mixte, qui peut être transmit à d’autres amplificateurs audio Wondom pour construire un système audio 2.1 / 4.0. Vous pouvez régler la fréquence avec l’interface PC pour configurer ce signal comme subwoofer.

Wondom JAB2v2 : Une utilisation simple

Une fonction d’intégration de l’appairage Bluetooth est intégrée au JAB2v2. Vous pouvez donc déconnecter tout appairage d’une simple pression. De plus, des ports pour des indicateurs LED externes sont proposés pour montrer l’état du Bluetooth, de l’alimentation et de la charge, afin que vous puissiez avoir une vue d’ensemble de l’état de fonctionnement du JAB2v2.

Caractéristiques techniques

Caractéristiques

Téléchargement

WONDOM AA-JA31212v2 JAB2v2

Manuel utilisateur

Téléchargement (802.03k)
