Description

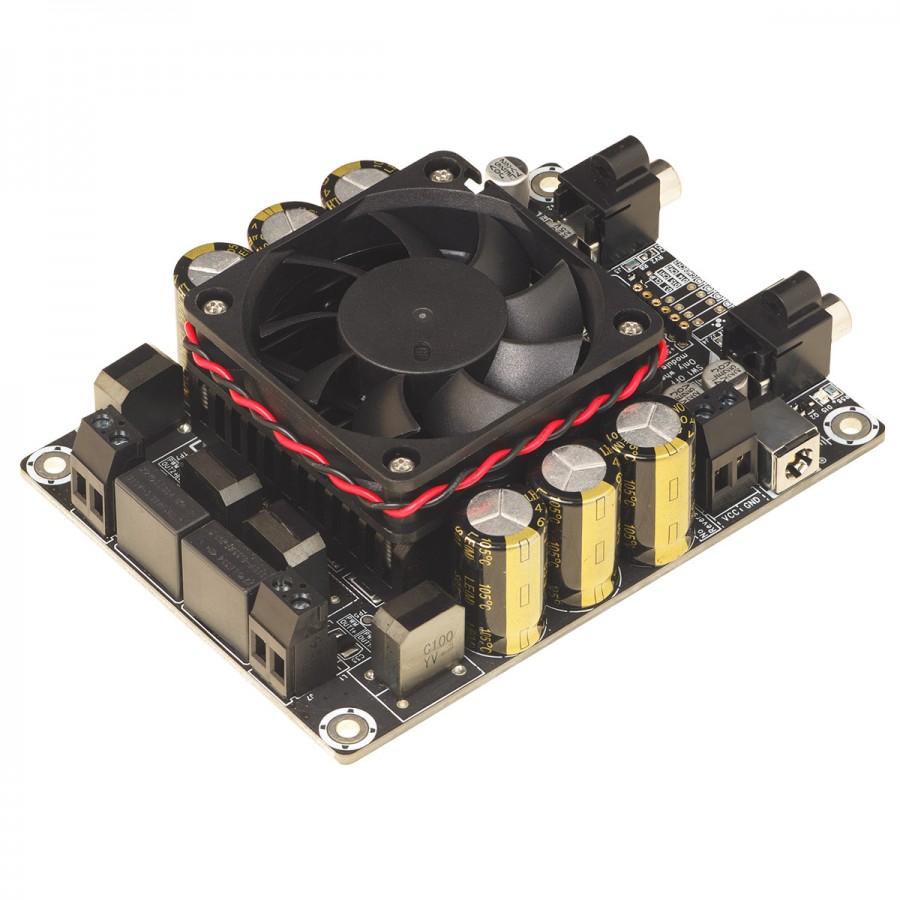

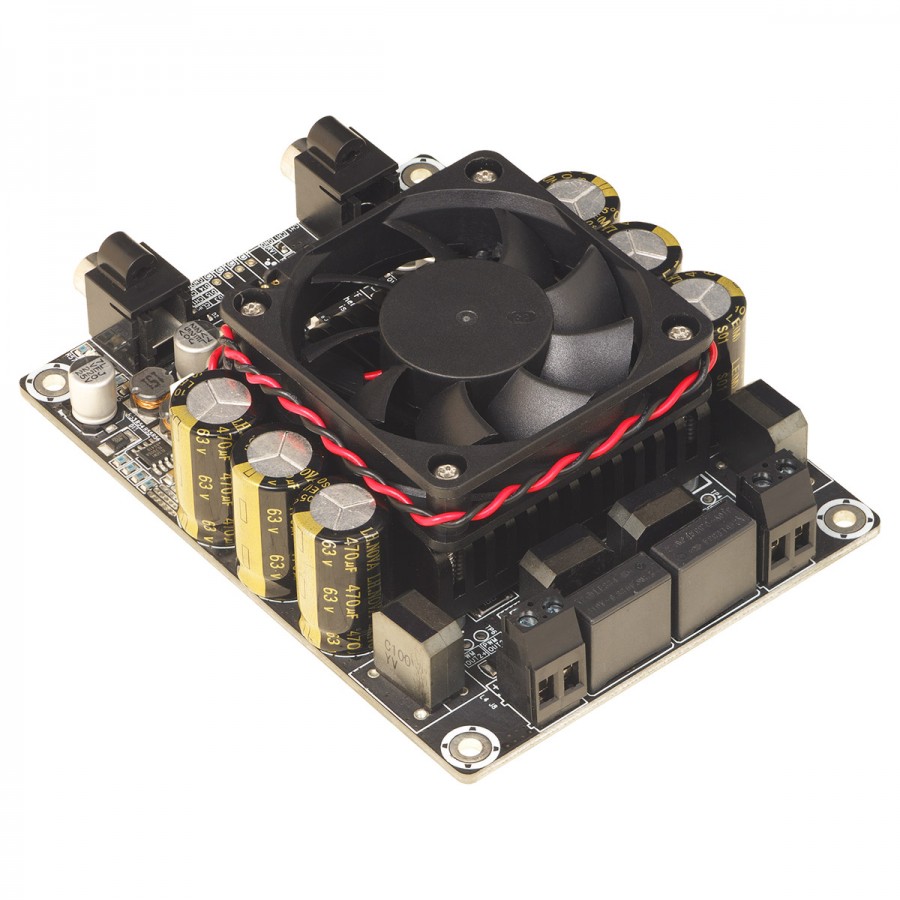

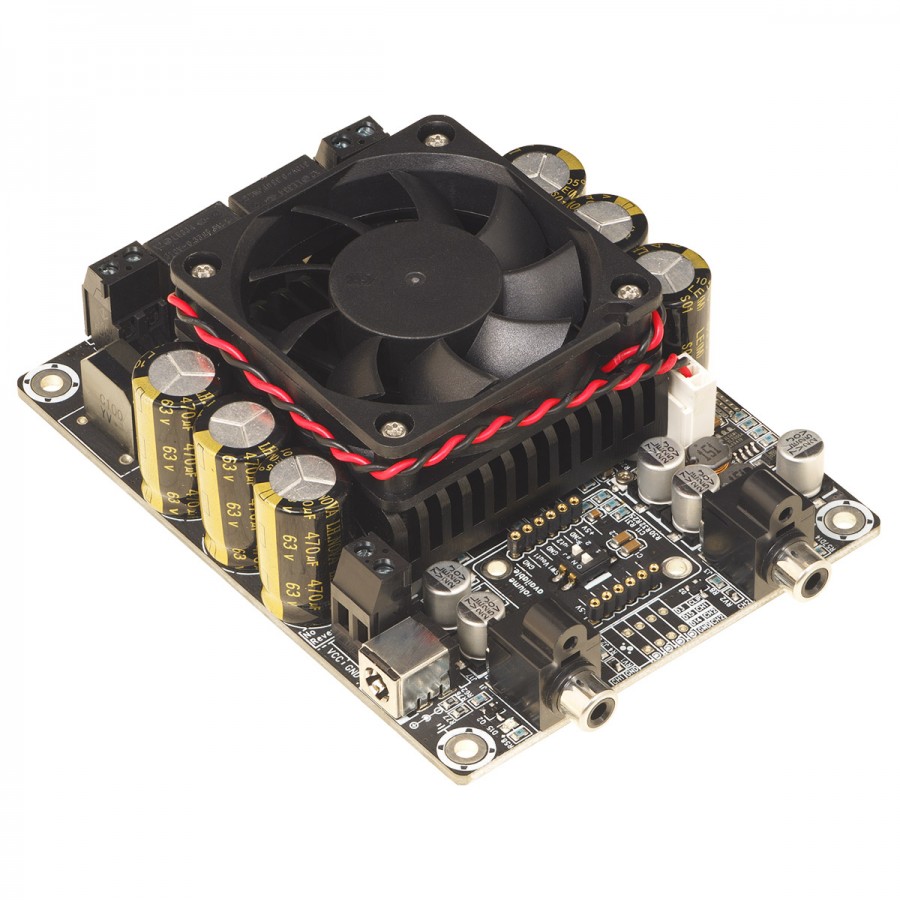

Wondom AA-AB32281
Module amplificateur stéréo Class D T-Amp 2x130W
Le Wondom AA-AB32281 est un module amplificateur stéréo capable de délivrer une puissance de 2x128w sous 3Ω. Disposant d’une architecture Class D basée sur la technologie T-Amp de Sure Electronics, il atteint un rendement très élevé de 91% et une excellente qualité sonore avec une très faible distorsion et niveau de bruit. Son SNR est ainsi mesuré à 94dB et sont THD+N à 0.004% (@ 3Ω, 1W, 1kHz).
L’amplificateur est également surmonté d’un ventilateur et radiateur permettant de dissiper efficacement la chaleur émise par les composants. Il profite également d’un système de protection complet, contre les surchauffes ou les sur-intensités.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Canaux | Stéréo (2) |
| Puissance | 2x 200W @ 3Ω, 36VDC, THD+N 10% 2x 128W @ 3Ω, 36VDC, THD+N 1% |
| Entrée | 1x RCA stéréo |
| Sortie | 1x Sortie enceintes sur borniers à vis |
| Protections | Sur-intensités Surchauffes |
| Mesures | ||||
|---|---|---|---|---|
| Paramètre | Conditions | Min. | Typ. | Max. |
| Courant max | 400W @ 3Ω | – | 12.6A | – |
| Rendement | 200W @ 3Ω | 86% | – | 91% |
| Impédance de charge min | – | – | 3Ω | – |
| Fréquence de commutation | SD Floating | – | 730kHz | – |
| Température d’activation du ventilateur | – | – | 50°C | – |
| Gain | – | 24dB | 26dB | 28dB |
| Sensibilité d’entrée | 3Ω, 200W, 1kHz | – | 740mVrms | – |
| Impédance d’entrée | – | – | 33kΩ | – |
| Puissance de sortie | 3Ω, THD+N 1% | – | 128W | – |
| 3Ω, THD+N 10% | – | 200W | – | |
| Bande passante @ ±3dB | 3Ω | 20Hz | – | 20kHz |
| THD | 3Ω, 1W, 1kHz | – | 0.004% | – |
| 3Ω, 10W, 1kHz | – | 0.02% | – | |
| Niveau de bruit de sortie | A-Weighting, entrée connectée à GND | – | 188µV | – |
| SNR | 128W, 3Ω, THD+N 1% | – | 94dB | – |
| Général | |
|---|---|
| Tension d’alimentation | 15-36V |
| Dimensions | 121.92 x 91.44mm |
| Poids | 518g |
Caractéristiques
| Entrées | RCA |
| Sorties | Borniers enceintes |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | T-Amp |
| Puissance (W) | 130.0 |
Téléchargement
AA-AB32281 – Datasheet
Téléchargement (656.13k)
