Description
TinySine TSA8802B Module Amplificateur Class D Stéréo TPA3221 DAC DSP ADAU1701 Bluetooth 2x88W 4 Ohm
Le module amplificateur TinySine TSA8802B combine les fonctions d’amplificateur classe D stéréo, de DAC / DSP et intègre un récepteur Bluetooth AudioB I2S supportant les codecs haute résolution aptX et aptX Low Latency. Il est capable de délivrer une puissance jusqu’à 2x88W sous 4Ω. Pour cela, il tire parti de puces d’amplification TPA3221. Le traitement du signal DAC / DSP est réalisé par une puce ADAU1701 et permet d’effectuer un réglage de tonalité pour chaque canal. En plus de la réception Bluetooth, une entrée RCA stéréo est également disponible. Ce module supporte aussi le TWS, permettant de connecter plusieurs modules entre eux.
La puce DSP ADAU1701 dispose d’un programme préchargé permettant d’ajuster le gain, les basses ainsi que les médiums et les aigus dans le programme/interface DSP Sigma Studio. Un port de débogage est disponible pour Sigma Studio. Pour accéder à des fonctionnalités avancées, l’utilisateur peut programmer le module TSA8802B via le programmateur USBi de TinySine (vendu séparément). Les fonctions avancées disponibles permettent notamment l’égalisation, le croisement, l’amélioration des basses, le traitement dynamique multibande, la compensation de délai et plus encore.
Le module amplificateur TSA8802B est alimenté en 12V-30V DC et est en mesure de piloter des enceintes passives d’une impédance de 2Ω, 4Ω ou 8Ω.

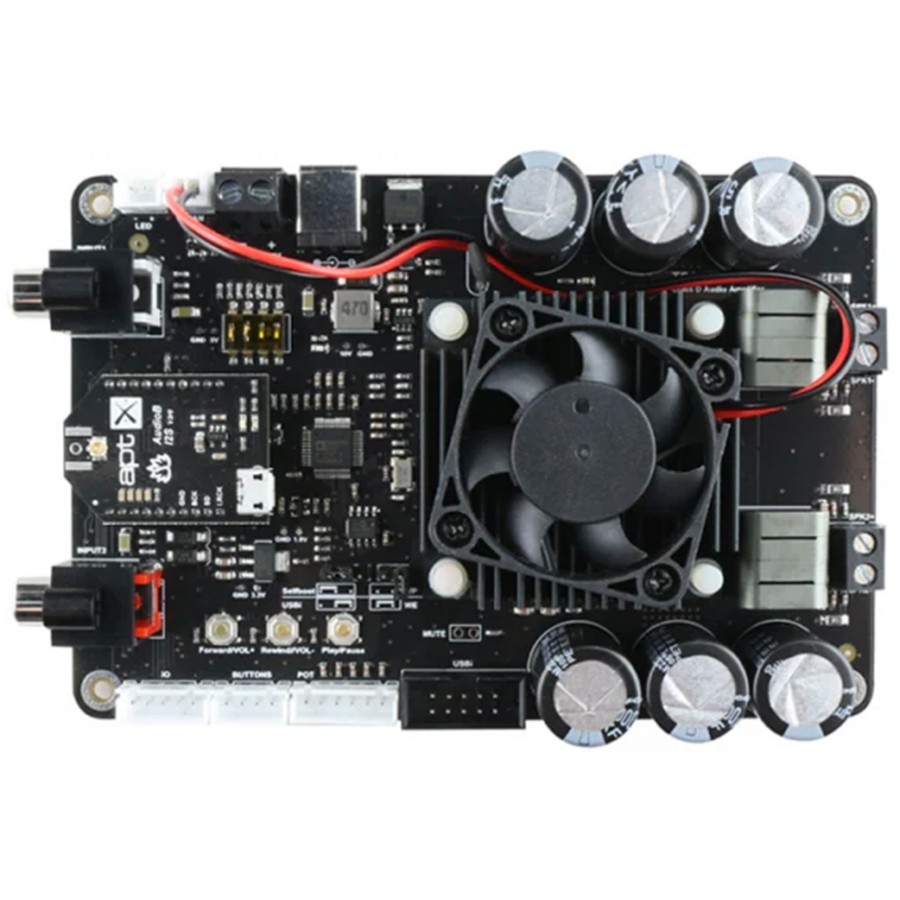

Aperçu du TinySine TSA8802B
| 1 | Port LED externe |
| 2 | Entrée d’alimentation DC |
| 3 | Entrée RCA |
| 4 | Sortie 2x100W |
| 5 | Entrée / Sortie DSP |
| 6 | Port boutons externes |
| 7 | Port potentiomètre |
| 8 | Port de programmation DSP |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Type d’amplification | Class D |
| Canaux | 2 |
| Puissance de sortie | 2x 112W @ 3Ω, 10% THD+N 2x 105W @ 4Ω, 10% THD+N 2x 100W @ 3Ω, 1% THD+N 2x 88W @ 4Ω, 1% THD+N |
| Entrées | Bluetooth 1x RCA stéréo |
| Sorties | Borniers à vis |
| Version Bluetooth | 5.1 |
| Codecs Bluetooth supportés | aptX, aptX Low Latency, SBC, AAC |
| Support TWS | |
| Taux d’échantillonnage I2S | 48kHz |
| Puce d’amplification | TPA3221 |
| Puce DSP | ADAU1701 |
| Taux de distorsion harmonique plus bruit (THD+N) | 0.02% @ 1W |
| Rapport signal sur bruit (SNR) | 108dB @ A-wt, gain=18dB |
| Plage dynamique | 109dB @ A-wt, gain=18dB |
| Impédance de charge minimum | 3-4Ω |
| Gain | 18dB 24dB 30dB 34dB |
| Rendement | 90% @ 100W, 4Ω |
| Impédance d’entrée | 48kΩ @ 18dB 24kΩ @ 24dB 12kΩ @ 30dB 7.7kΩ @ 34dB |
| Protections | Surtensions Sous-tensions Surintensités Protection thermique |
| Général | |
|---|---|
| Tension d’alimentation | 10-30V DC (alimentation vendue séparément) |
| Dimensions | 135 x 92 x 35mm |
| Conditionnement | 1x TinySine TSA8802B 1x Antenne Bluetooth |
Caractéristiques
| Entrées | RCA |
| Sorties | Borniers à vis |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3221 |
| Puissance (W) | 88 |
Téléchargement
TINYSINE TSA8802B
Manuel utilisateur
Téléchargement (555.06k)
