Description
TinySine TSA7804B Module amplificateur Class D DSP Bluetooth aptX 4x50W
Le module TinySine TSA7804B est une carte d’amplification Class D à quatre canaux avec DSP et récepteur Bluetooth intégrés. Celle-ci est capable de développer une puissance de 4x50W sous 4Ω grâce à sa puce TPA3116D2 et pourra être utilisée pour alimenter n’importe quel enceinte passive de 4Ω ou 8Ω. L’alimentation se fait sur une plage de 12V à 24V DC.
Grâce à son récepteur Bluetooth, le TSA7804B peut notamment être associé à un smartphone, une tablette ou un ordinateur. Vous pouvez ainsi diffuser votre musique en sans-fil, simplement en appairant votre périphérique Bluetooth au module TSA7804B. Le codec aptX est pris en charge afin de permettre une restitution sonore de qualité en sans-fil. De plus, le protocole TWS permet de jumeler deux modules entre eux.
Le point fort de ce module TinySine TSA7804B est sa puce DSP ADAU1701 intégrée. Vous pouvez ainsi régler séparément l’égalisation pour chaque canal.
| 1 | LED d’état Bluetooth |
| 2 | Alimentation sur bornier à vis ou Jack DC |
| 3 | Module Bluetooth |
| 4 | Port pour boutons externes |
| 5 | Port pour potentiomètre de volume |
| 6 | Port de programmation DSP |
| 7 | Sortie HP |
Port pour boutons externes :

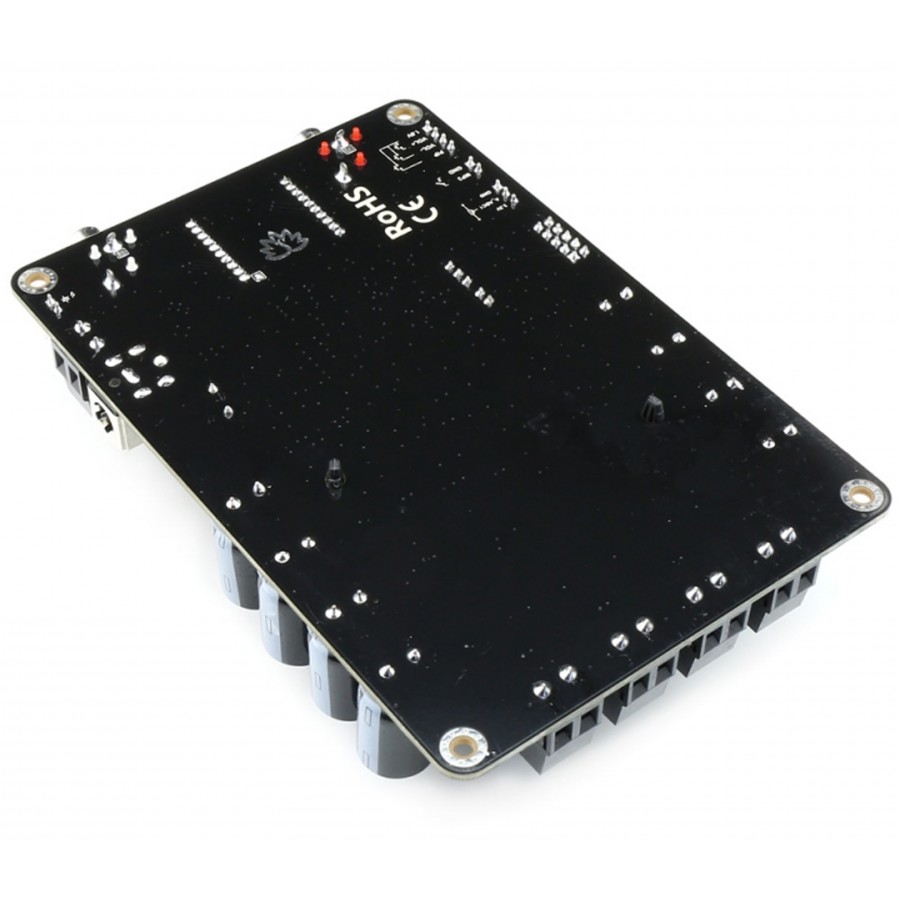

Le module intègre 3 boutons pour contrôler le volume, les fonctions play/pause, etc. Vous pouvez connecter des boutons externes facilement en utilisant le port dédié. Le pinout de ce port est le suivant (se référer à la sérigraphie à l’arrière du module pour la correspondance) :
- P/P : Bouton play / pause
- VOL+ : Bouton volume + et suivant
- VOL- : Bouton volume – et précédent
- 1.8V
Activation de l’entrée AUX :
Le programme DSP par défaut mix les signaux audio RCA et Bluetooth et les transmet à l’amplificateur. Si vous souhaitez sélectionner manuellement l’entrée RCA ou Bluetooth à l’aide d’un commutateur, vous pouvez connecter un switch externe à ce port et charger un programme DSP différent.
Port pour potentiomètre de volume :
Vous pouvez un potentiomètre 10K externe pour contrôler le niveau de volume.
Port de programmation DSP :
Vous pouvez charger un nouveau programme DSP en utilisant le programmateur TinySine USBi JTAG (vendu séparément). e programme DSP par défaut mix les entrées RCA et Bluetooth avant de les rediriger vers la sortie HP. Vous pouvez utiliser le programme DSP pour rendre la source audio sélectionnable à l’aide d’un commutateur externe (vendu séparément).
Deux modules TinySine TSA7804B peuvent fonctionner de concert en mode TWS. Les contrôles d’appairage sont les suivants :
- S1 : Appui long 3s pour active le mode appairage. Appui long 6s pour réinitialiser les informations d’appairage
- S1 + S2 : Appui 1s pour activer le mode TWS esclave
- S1 + S3 : Appui 1s pour active le mode TWS maître
- S2 + S3 : Appui 1s, pour désactiver la connexion TWS
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 4 |
| Puissance | 4x50W @ THD+N 10%, 4Ω, 21V 4x30W @ THD+N 10%, 8Ω, 24V 4x18W @ THD+N 10%, 4Ω, 12V 4x100W @ THD+N 1%, 2Ω, 24V |
| Puce d’amplification | TPA3116D2 |
| Puce Bluetooth | Qualcomm QCC3008 |
| Version Bluetooth | 5.0 |
| Codecs Bluetooth supportés | SBC, AAC, aptX, aptX LL |
| Taux d’échantillonnages supportés | Jusqu’à 48Hz |
| THD+N | 0.03% à 4Ω, 1W, 1kHz |
| Réponse en fréquence | 20Hz – 20kHz @ ±3dB |
| Impédance d’entrée | 22kΩ |
| Impédance de charge minimum | 3.2Ω |
| Gain | Min : 18dB Typ : 24dB Max : 34dB |
| Rendement | 92% à 50W, 4Ω |
| Protections | Surtensions Sous-tensions Surintensités Protection thermique |
| Général | |
|---|---|
| Tension d’alimentation | 12V-24V DC |
| Dimensions | 13.55 x 9.2 x 3.4cm |
Caractéristiques
| Entrées | Bluetooth |
| Entrées | RCA |
| Sorties | Borniers enceintes |
| Sorties | Borniers à vis |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116D2 |
| Puissance (W) | 50.0 |
