TINYSINE TSA7802B Module Amplificateur TPA3116D2 (TWS)
TINYSINE TSA7802B: une puce d’amplification TPA3116D2

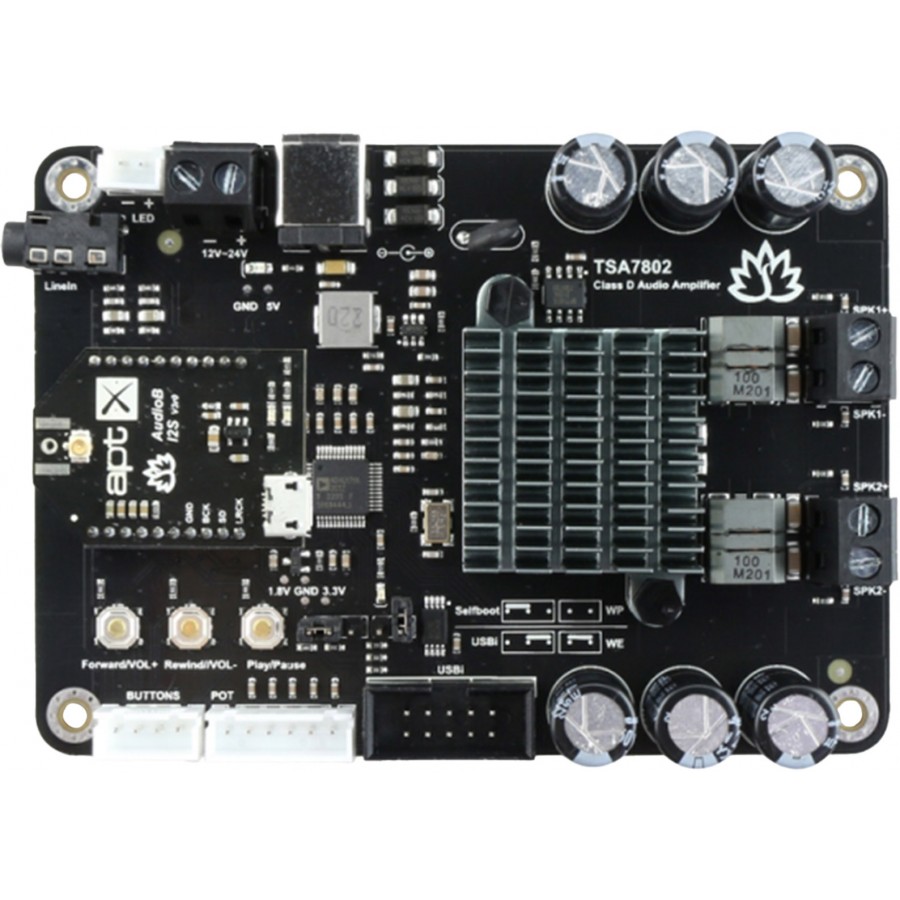

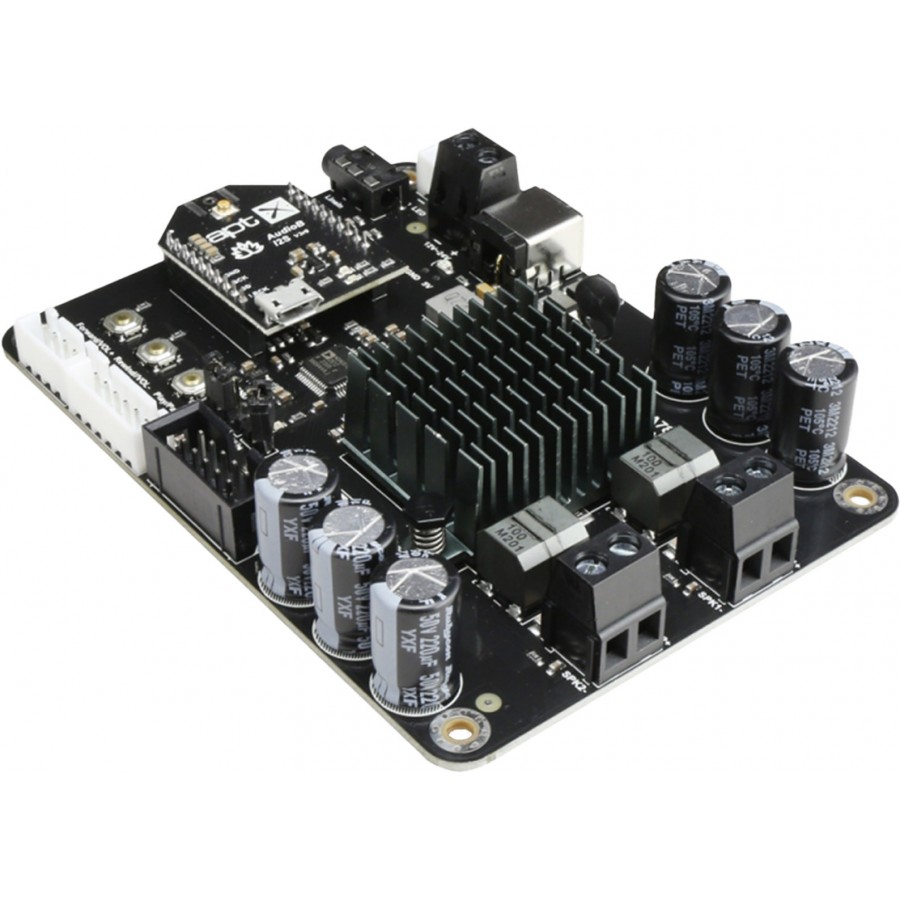

Le TinySine TSA7802B est un module d’amplification DSP 2x50W à deux canaux équipé un module Bluetooth AudioB I2S supportant le codec aptX . Il s’agit d’un module combinant un DSP, un DAC et un amplificateur pour un maximum de flexibilité. L’amplification se base sur une puce de class D TPA3116D2, et possède deux canaux de sorties d’une puissance respective de 50W sous 4 Ω. La plage d’alimentation de ce module est de 12V à 24V DC. Il peut être utilisé pour piloter n’importe quel haut-parleur passif de 4Ω ou 8Ω.
TINYSINE TSA7802B: une puce DSP ADAU1701
Concernant la partie DSP du module, ce dernier se base sur une puce ADAU1701 et propose un programme par défaut déjà chargé. Avec ce programme de base, vous pourrez ajuster le gain, les basses, les médiums et les aigus de vos musiques. De plus, si vous souhaitez programmer vous-même le module pour inclure vos propres fonctions, il vous suffira d’utiliser l’USBi Programmer de TinySine, ce qui vous permettra d’inclure des fonctions telles que le crossover, l’amélioration des basses, le traitement dynamique multibande, la compensation du retard, etc. De plus, le module TSA7802B inclut une puce Bluetooth compatible avec le codec Apt-X et True Wireless Strereo (TWS).
Le port dédié aux boutons externes du module permet le contrôle du volume et la possibilité de faire pause/play. Vous pouvez connecter des boutons simplement, pour le branchement, référez-vous à la sérigraphie du verso du module. De plus, vous aurez accès au port de contrôle du volume sur lequel vous pourrez brancher un kit de potentiomètre (5K~20K) qui vous permettra de contrôler le volume total, ainsi que le volume des basses, des médiums et des aigus. Pour cela, il vous faudra au préalable mettre à jour le programme du DSP (fichier disponible dans l’onglet Téléchargement), puis réaliser les branchements de la façon suivante :
- ADC0 : Volume total
- ADC1 : Volume des basses
- ADC2 : Volume des médiums
- ADC3 : Volume des aigus
Ce module est la version TWS, cela signifie que vous pouvez connecter jusqu’à 2 modules en connection sans fil. Si vous désirez la version Party mode, elle est disponible ici.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module Amplificateur DAC DSP |
| Puce d’amplification | TPA3116D2 |
| Type d’amplification | Class D |
| Puissance de sortie | 50W sous 4Ω, 10% THD+N |
| Taux de distorsion harmonique(THD) | 0.03% @4Ω, 1W, 1KHz |
| Puce DSP | ADAU1701 |
| Entrée | Jack 3.5 mm Bluetooth |
| Sorties | 2x Borniers enceintes à vis |
| Nombre de canaux | 2 |
| Protections | Surtensions, sous-tensions, surcharges, protection thermique |
| Bluetooth | 5.1 |
| Codecs supportés | apt-X, apt-X Low Latency, SBC et AAC |
| Général | |
|---|---|
| Plage d’alimentation | 12V-24V DC |
| Dimensions | 10.5cm x 7.5cm x 2.2cm |
| Conditionnement | 1x TINYSINE TSA7802B Module Amplificateur TPA3116D2 (TWS) |
Caractéristiques
| Entrées | Bluetooth |
| Entrées | Jack 3.5mm |
| Sorties | Borniers enceintes |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116D2 |
| Puissance (W) | 50.0 |
Téléchargement
Programme DSP par défaut
Téléchargement (40.77k)
Programme DSP TSA7802B
Téléchargement (82.06k)
