Description
TINYSINE TSA7802A Module Amplificateur TPA3116D2
TINYSINE TSA7802A : une puce d’amplification TPA3116D2

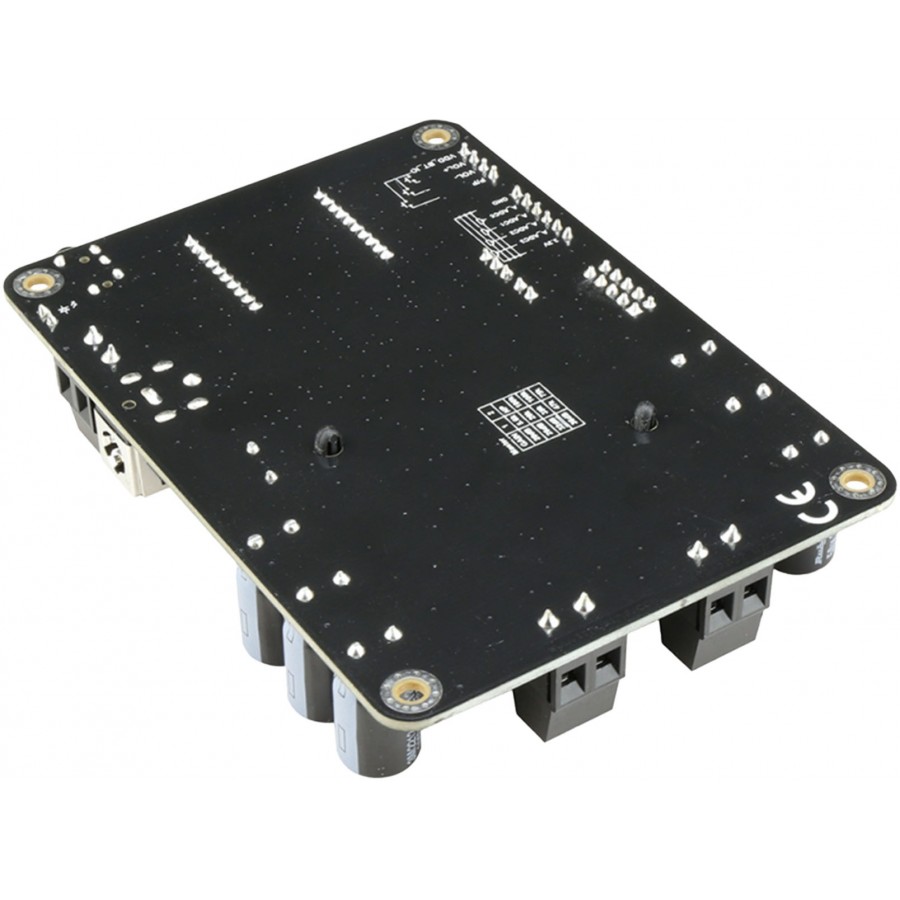

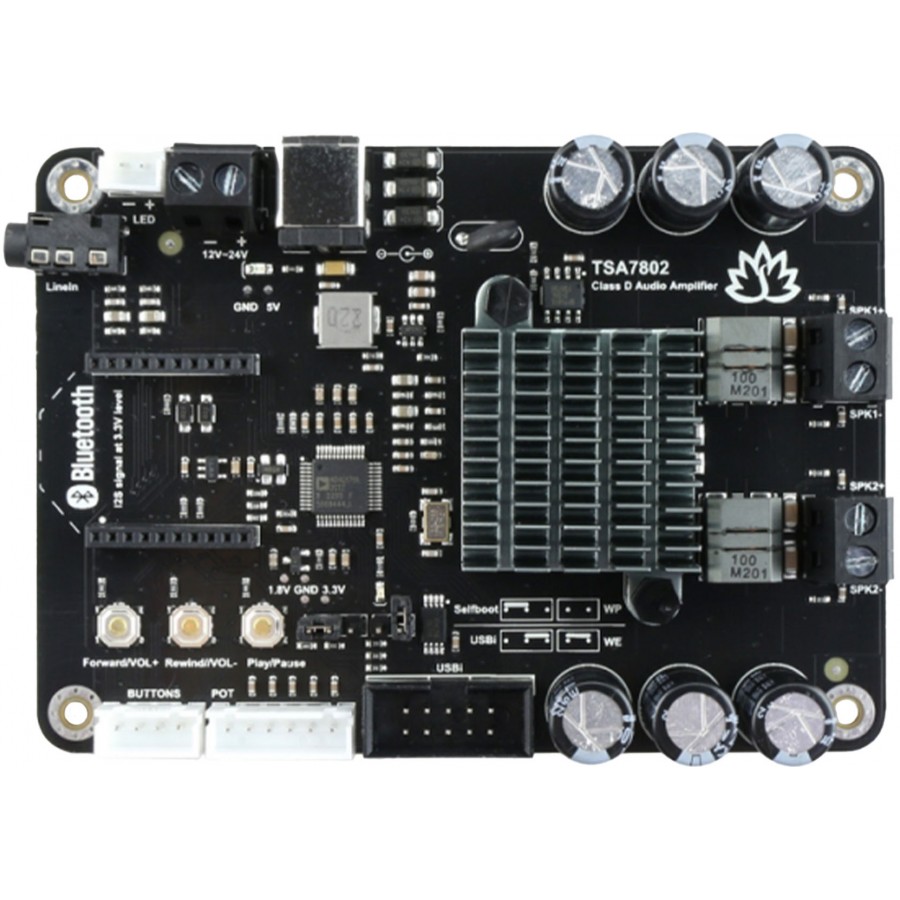

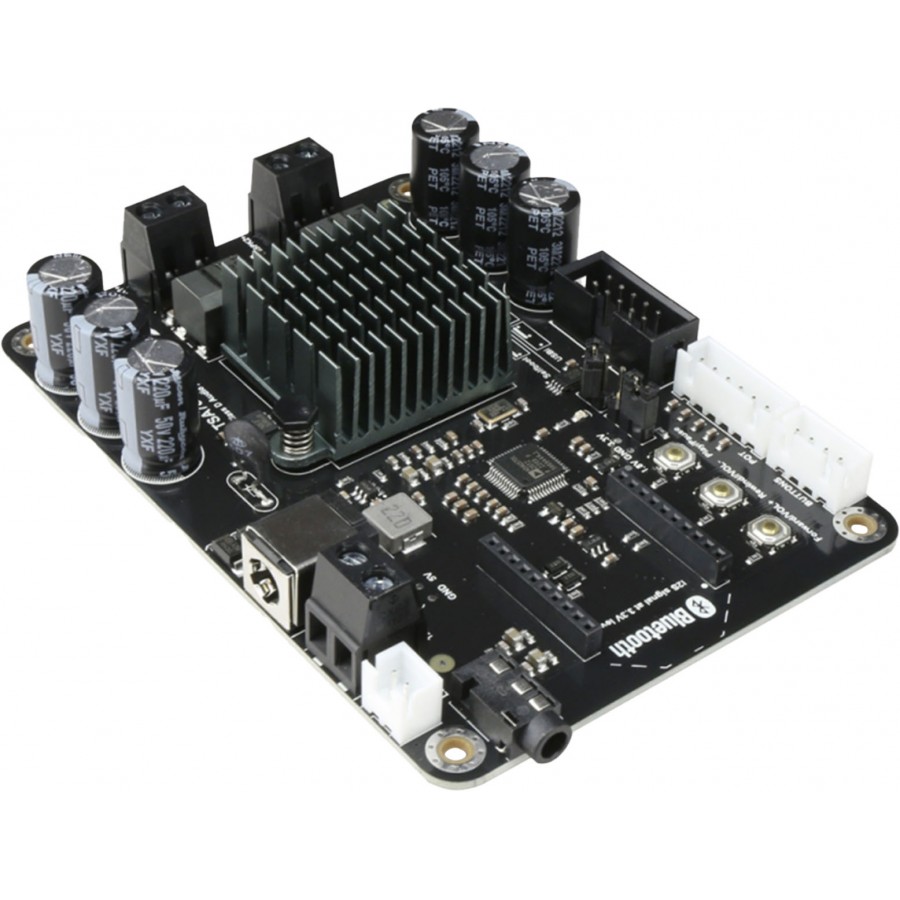

Le TinySine TSA7802A est un module d’amplification DSP 2x50W à deux canaux. Il s’agit d’un module combinant un DSP, un DAC et un amplificateur pour un maximum de flexibilité. L’amplification se base sur une puce class D TPA3116D2, et possède deux canaux de sorties d’une puissance respective de 50W sous 4Ω. La plage d’alimentation de ce module est de 12V à 24V DC. Celui-ci peut être utilisé pour piloter n’importe quel haut-parleur passif de 4Ω ou 8Ω.
TINYSINE TSA7802A : une puce DSP ADAU1701
Concernant la partie DSP du module, ce dernier se base sur une puce ADAU1701 et propose un programme par défaut déjà chargé. Avec ce programme de base, vous pourrez ajuster le gain, les basses, les médiums et les aigus de vos musiques. De plus, si vous souhaitez programmer vous-même le module pour inclure vos propres fonctions, il vous suffira d’utiliser l’USBi Programmer de TinySine, ce qui vous permettra d’inclure des fonctions telles que le crossover, l’amélioration des basses, le traitement dynamique multibande, la compensation du retard, etc. De plus, vous pouvez également brancher un module récepteur Bluetooth I2S pour faire du TSA7802A un amplificateur Bluetooth.
Malgré la présence d’un port destiné à brancher des boutons, cette fonction n’est pas supportée sur ce modèle. Cependant, vous aurez tout de même accès au port de contrôle du volume sur lequel vous pourrez brancher un kit de potentiomètre (5K~20K) qui vous permettra de contrôler le volume total, ainsi que le volume des basses, des médiums et des aigus. Pour cela, il vous faudra au préalable mettre à jour le programme du DSP. (fichier disponible dans l’onglet Téléchargement), puis réaliser les branchements de la façon suivante :
- ADC0: Volume total
- ADC1 : Volume des basses
- ADC2 : Volume des médiums
- ADC3 : Volume des aigus
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module Amplificateur DAC DSP |
| Puce d’amplification | TPA3116D2 |
| Type d’amplification | Class D |
| Puissance de sortie | 50W sous 4Ω, 10% THD+N |
| Taux de distorsion harmonique(THD) | 0.03% @4Ω, 1W, 1KHz |
| Puce DSP | ADAU1701 |
| Entrée | Jack 3.5 mm |
| Sorties | 2x Borniers enceintes à vis |
| Nombre de canaux | 2 |
| Protections | Surtensions, sous-tensions, surcharges, protection thermique |
| Général | |
|---|---|
| Plage d’alimentation | 12V-24V DC |
| Dimensions | 10.5cm x 7.5cm x 2.2cm |
| Conditionnement | 1x TINYSINE TSA7802A Module Amplificateur TPA3116D2 |
Caractéristiques
| Entrées | Jack 3.5mm |
| Sorties | Borniers enceintes |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3116D2 |
| Puissance (W) | 50.0 |
Téléchargement
Programme DSP par défaut
Téléchargement (40.77k)
Programme DSP
Téléchargement (65.34k)
