TinySine TSA5001

Module émetteur Bluetooth 5.3 I2S aptX HD

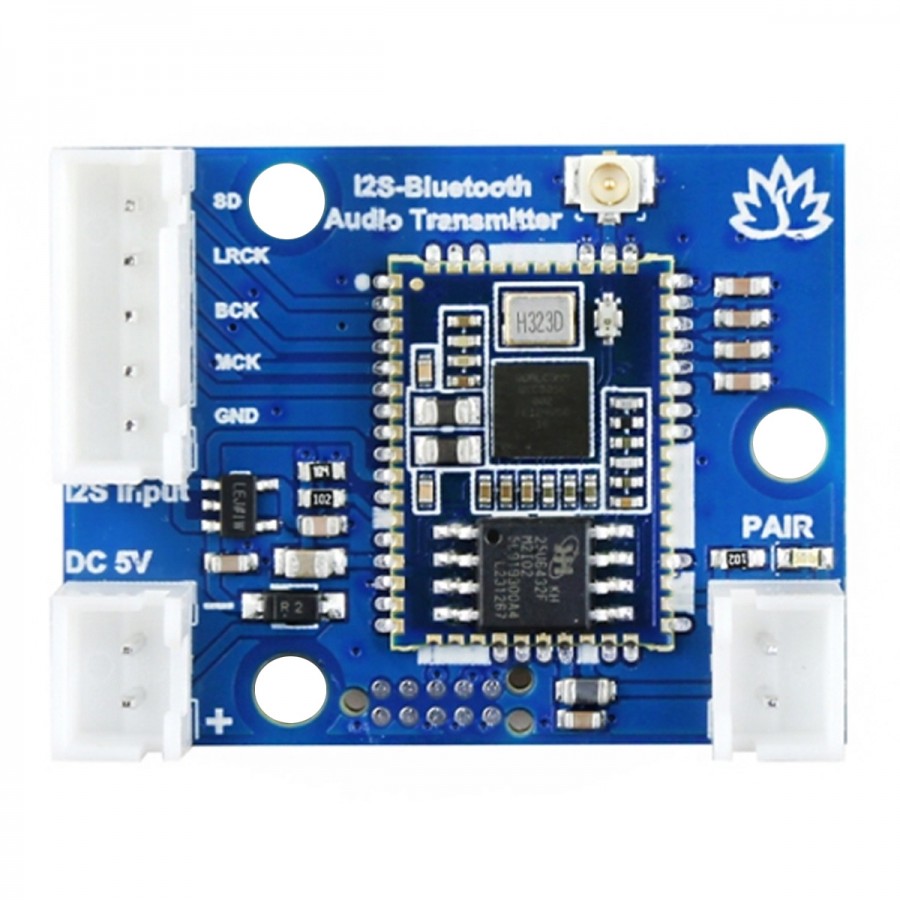

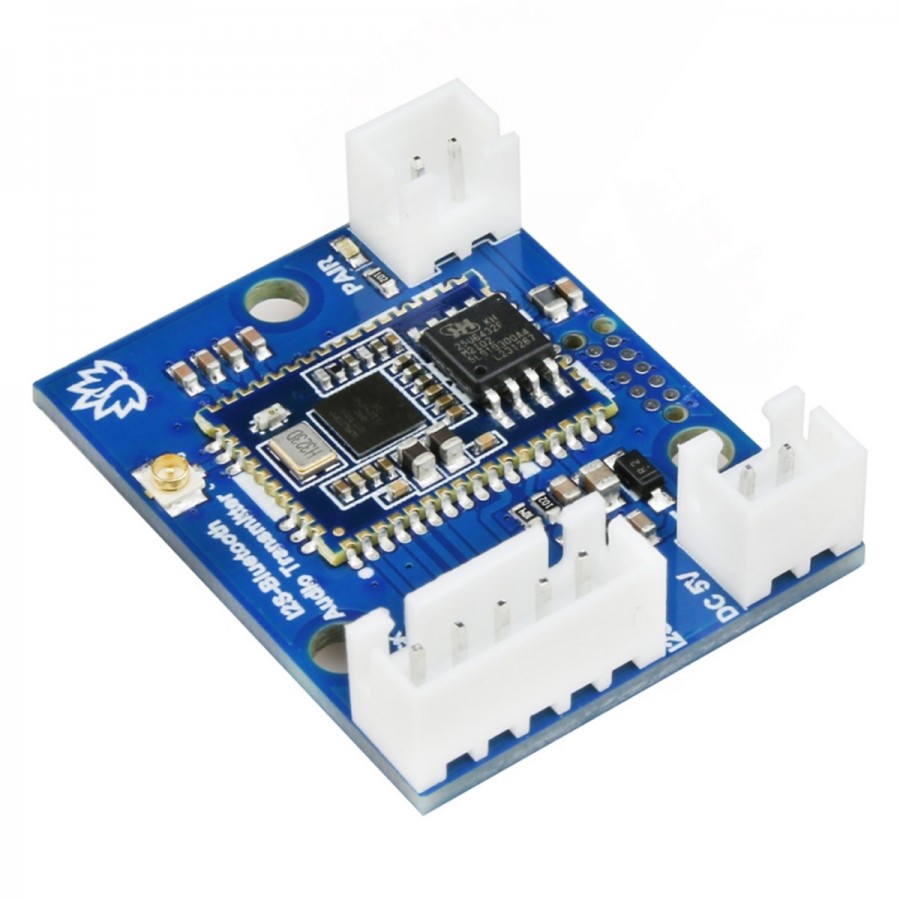

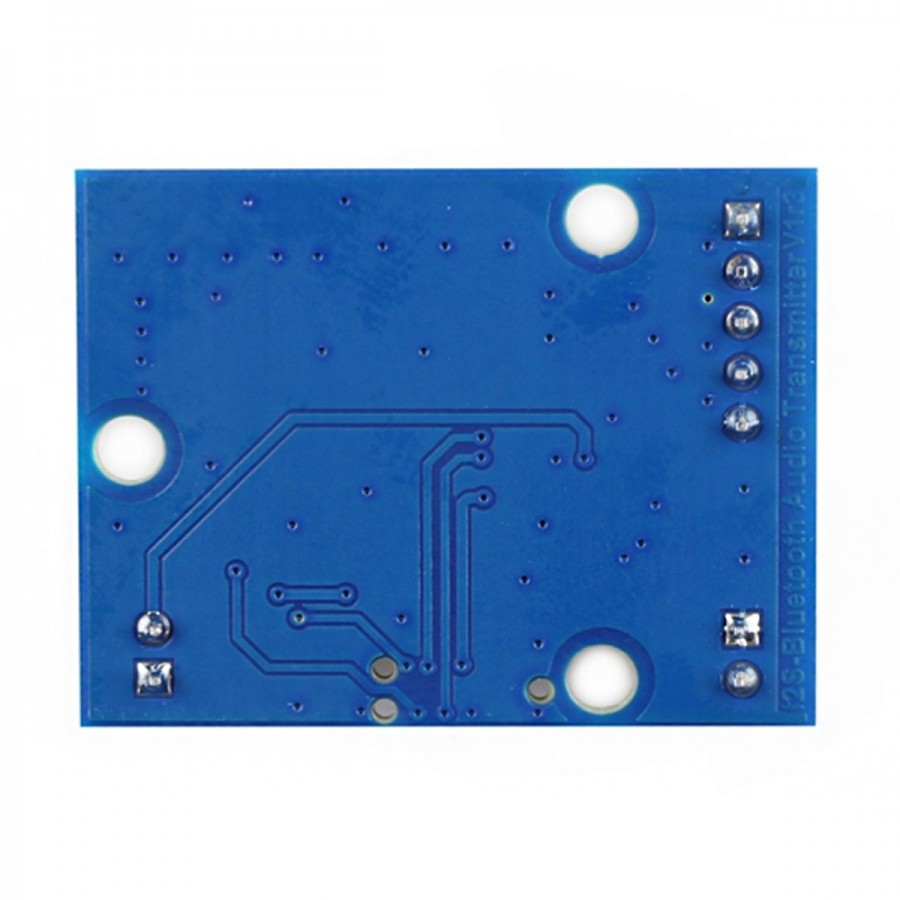

Le Tinysine TSA5001 est un module émetteur Bluetooth 5.3 compact à entrée I2S. Il peut notamment être utile pour connecter un lecteur audio disposant d’une sortie numérique I2S à un amplificateur profitant d’une fonction de réception sans-fil Bluetooth.

Aucun driver n’est nécessaire. Il suffit de fournir au module un signal I2S et de le mettre sous-tension. Celui-ci recherchera et se connectera automatiquement à votre récepteur Bluetooth.

Le TSA5001 est un module I2S esclave. Veuillez vous assurer que votre dispositif de sortie I2S est un module I2S maître.

Pinout connecteur d’entrée I2S :

• SD
• LRCK
• BCLK
• MCLK (non utilisé)
• GND

Bouton d’appairage (vendu séparément) :

• Appui long 3s pour activer l’appairage
• Appui long 5s pour réinitialiser l’appairage

Comment appairer le module ?

1. Maintenez votre émetteur Bluetooth TSA5001 et votre récepteur Bluetooth dans un rayon de 5m. Assurez-vous que l’antenne (vendue séparément) est installée.
2. Allumez votre récepteur Bluetooth et maintenez-le en mode appairage.
3. Alimentez le module émetteur TSA5001. Il se reconnecte automatiquement au dernier périphérique auquel il a été appairé. La LED bleue clignote lentement.
4. Si la reconnexion au dernier périphérique enregistré échoue, le module tentera de se connecter à un périphérique Bluetooth proche. La LED clignote alors rapidement.
5. Une fois la connexion effectuée, la LED bleue reste allumée.

Caractéristiques techniques

Caractéristiques
