Description
TinySine TSA2210U
Module Amplificateur TPA3110D2 Bluetooth 4.0 CSR8635 + Bouton de volume
Ce kit est conçu aussi bien pour les professionnels que pour les amateurs de DIY. Il comprend un bouton de volume, une LED résistante à l’humidité, une antenne 2.4GHz et une carte d’amplification TSA2210U et réception Bluetooth. Les utilisateurs peuvent régler le volume de l’audio Bluetooth soit via leur smartphone, soit en utilisant le bouton fourni. Ce kit peut être alimenté par une alimentation 12VDC ou une batterie 12V. La LED peut indiquer l’état ON/OFF et l’état de tension de la batterie. Il est possible d’installer ce kit dans un boîtier pour créer facilement son propre amplificateur audio.

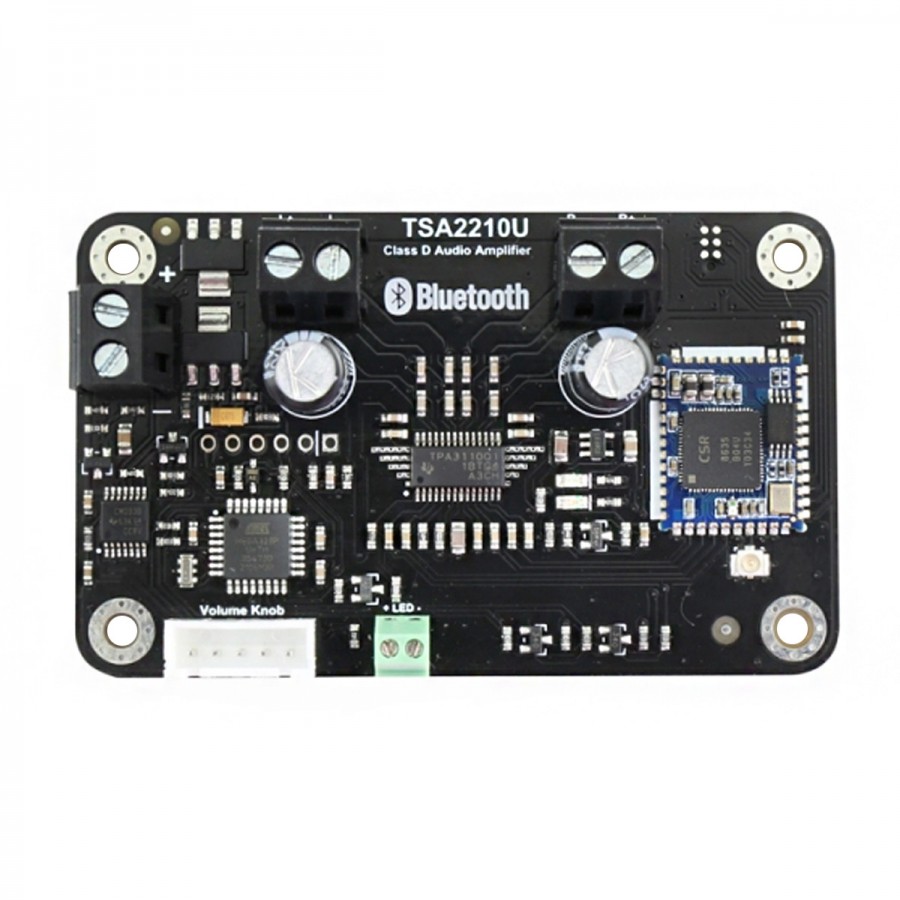

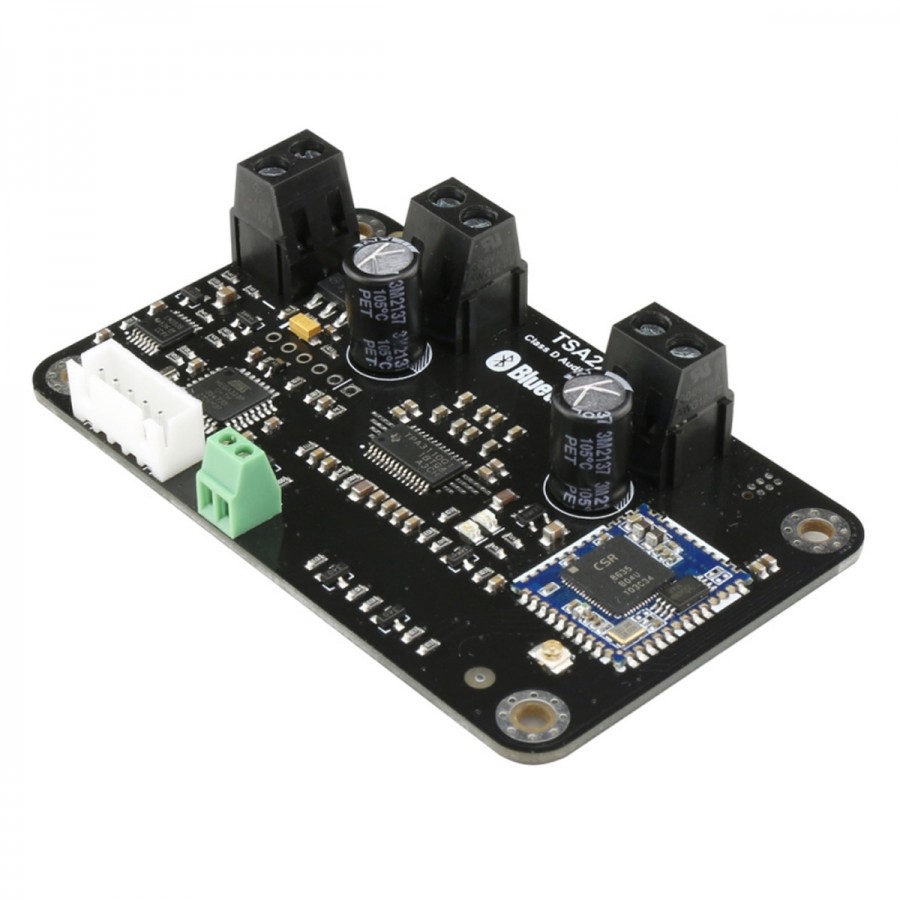

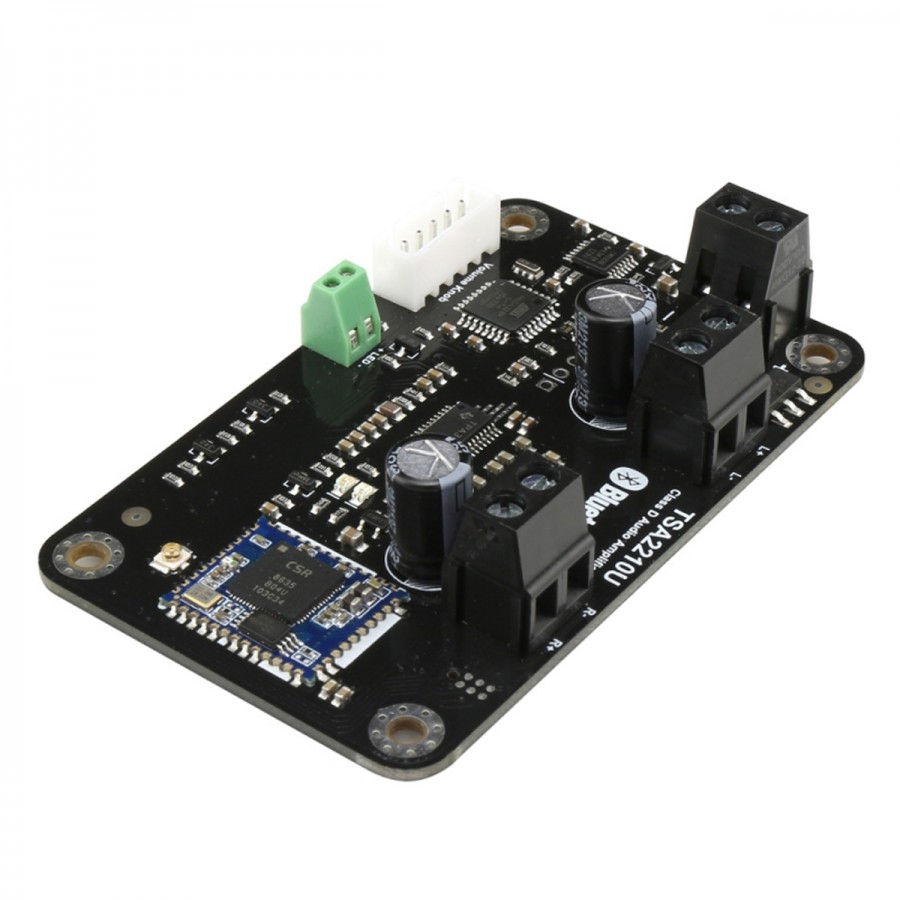

La carte d’amplification Class D TSA2210U se base sur une puce d’amplification TPA3110D2 pour développer une puissance de 2x8W sous 8Ω. Elle peut être alimentée par n’importe quelle alimentation DC 8-16V et pourra piloter tout haut-parleur passif de 4Ω ou 8Ω. Le circuit de contrôle du volume est également intégré sur cette carte. Le récepteur Bluetooth 4.0 utilise lui une puce CSR8635.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur Récepteur Bluetooth |
| Puce d’amplification | Qualcomm TPA3110D2 |
| Puce Bluetooth | CSR8635 |
| Entrée | Bluetooth 4.0 |
| Sortie | Borniers à vis |
| Courant de repos | 20mA @ Vcc=12V |
| Sensibilité d’entrée | 0.283V @ gain=26dB |
| Impédance d’entrée | 30kΩ |
| Gain | 26dB |
| Puissance | 8WRMS @ Vcc=12V, THD+N=10% |
| Rendement | 86% |
| Réponse en fréquence | 20Hz – 22kHz (+/-3dB) |
| Général | |
|---|---|
| Tension d’alimentation | 10.3-16VDC (alimentation non fournie) |
| Dimensions carte d’amplification | 80*49mm |
| Entraxes carte d’amplification | 70*40mm |
| Dimensions carte potentiomètre | 50*26mm |
| Entraxes carte potentiomètre | 40*16mm |
Caractéristiques
| Entrées | Bluetooth |
| Sorties | Borniers à vis |
| Sorties | Borniers enceintes |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3110D2 |
| Puissance (W) | 8.0 |
