Description
PSVANE KT66GC
Tubes de Puissance (Paire appairée)

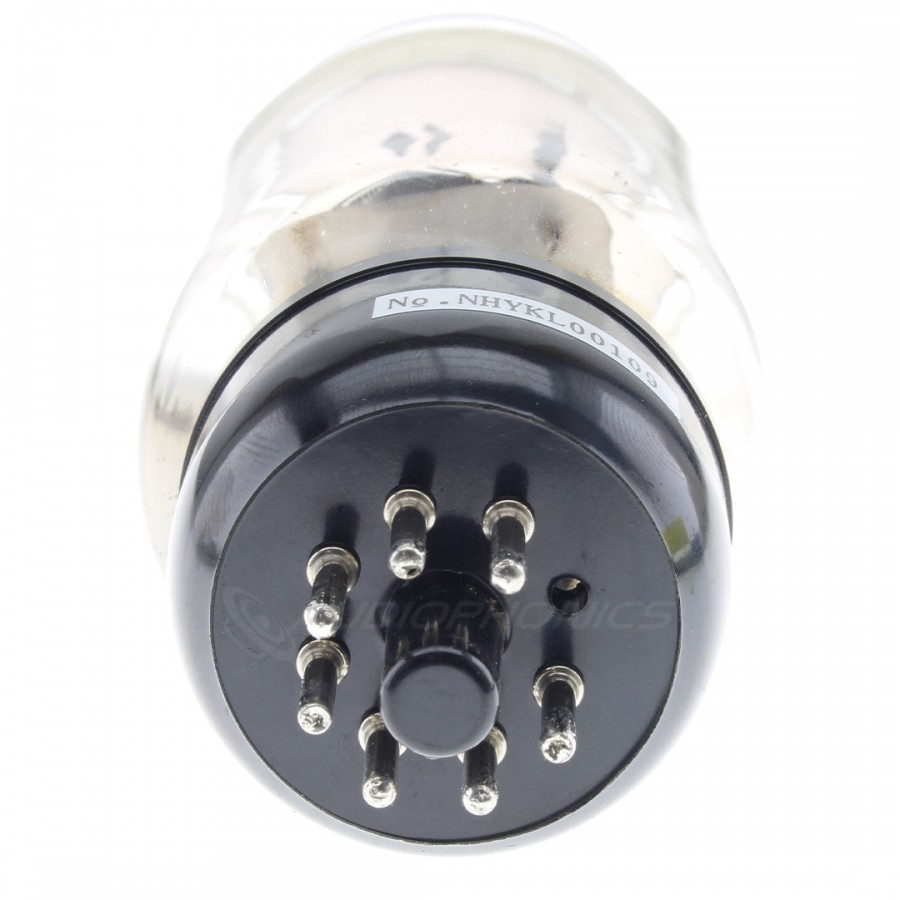

Ces tubes PSVANE KT66GE sont des tétrodes de puissance de la série « Legend » de PSVANE. Ils sont idéaux pour la conception DIY d’appareils HiFi ou en remplacement de modèles similaires tels que les EL34, les 6L6 ou, KT77 ou bien les KT66 originaux de la marque GEC. Leur embase est composée de 7 pins. Ils sont vendus appairés en usine par deux.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Tube de puissance |
| Type de tube | Tétrodes |
| Nombre de pins | 7 |
| Chauffe du filament | |
|---|---|
| Uh | 6.3V |
| Ih | 1.27A |
| Valeurs limites | ||
|---|---|---|
| Configuration tétrode | Configuration triode | |
| Tension plaque | 500V | 400V |
| Puissance dissipation plaque | 25W | 25W |
| Tension grille 2 | 400V | |
| Puissance dissipation grille 2 | 35W | |
| Courant cathode | 200mA | |
| Tension chauffe entre cathodes | ±100V | |
| Résistance grille 1 | Bias fixe : 0.1MΩ Self-bias : 0.5MΩ |
| Capacitances | ||
|---|---|---|
| Configuration tétrode | Configuration triode | |
| Capacitance d’entrée | 16pF | 8.7pF |
| Capacitance de sortie | 11.5pF | 15.8pF |
| Capacitance de Muller | 1.1pF | 7.2pF |
| Paramètres DC | |
|---|---|
| Ua | 250V |
| Ug2 | 250V |
| -Ug1 | 15V |
| Ia | 85mA |
| Ig2 | 6.3mA |
| Gm | 6.3mA/V |
| ri | 22.5kΩ |
| RL | 2.2kΩ |
| Pout | 7.25W |
| Dtot | 9% |
Caractéristiques
| Nombre Contacts | 7 |
| Type de tube | Tétrode |
