Description
OPA210
AOP Simple DIP8 (Unité)

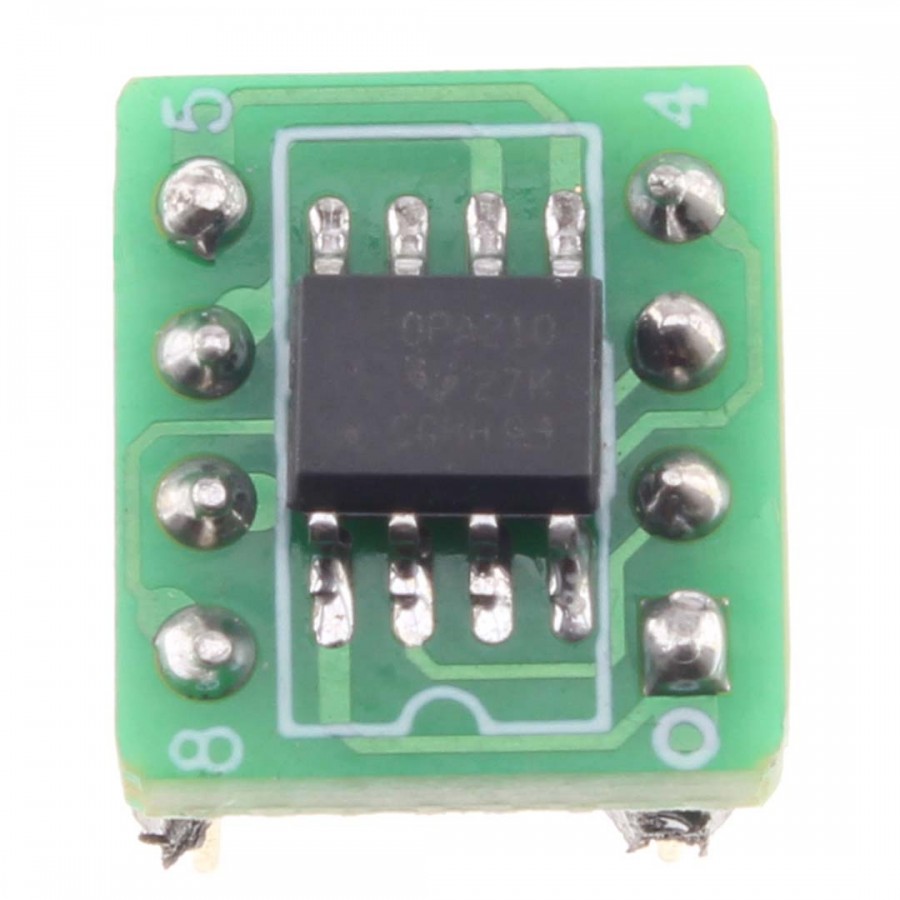

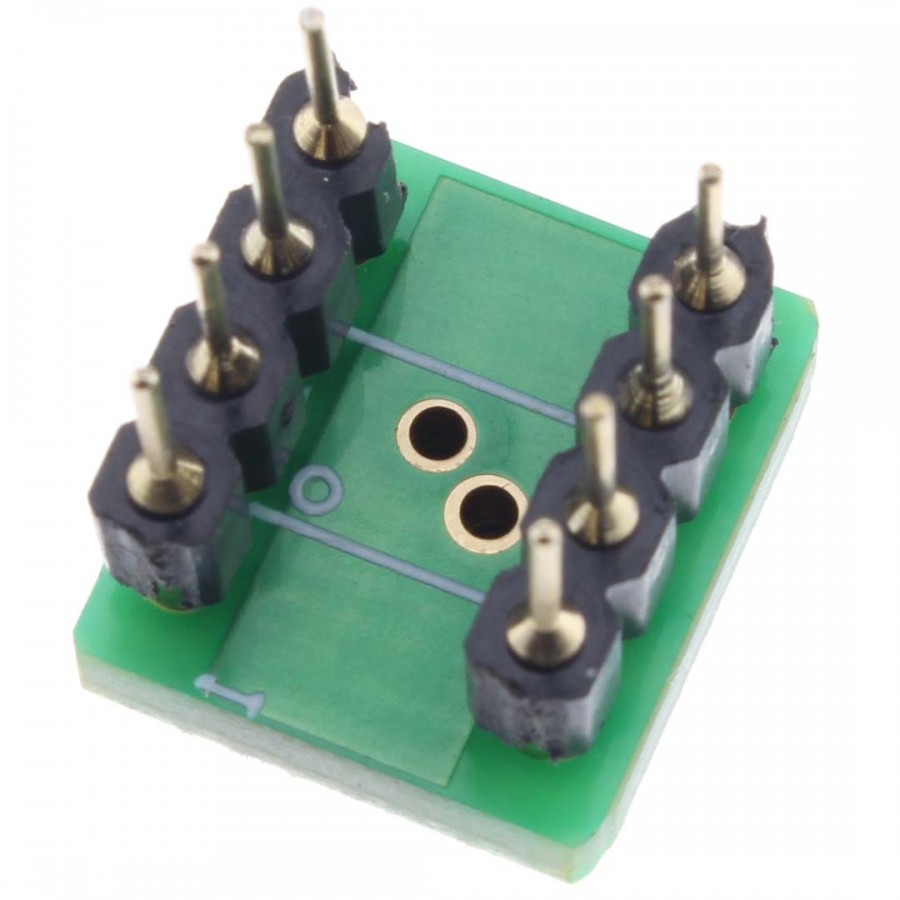

Cet AOP OPA210 est un AOP simple monté sur DIP8. Il est construit sur le procédé de semi-conducteur bipolaire complémentaire de précision Super Beta de Texas Instrument. Cet AOP possède donc un faible bruit de scintillement et une faible tension de décalage. Sa densité de bruit de tension est également très faible (2.2nV/√Hz) avec maximum 2.5mA de consommation de courant. Sa plage dynamique est largement maximisée et l’AOP OPA210 offre un temps de stabilisation rapide et une précision de 16bits.
Cet AOP est recommandé pour les applications à grande vitesse et de haute précision. Sa gamme de tension d’alimentation assez large se situe entre ±2.25V à ±18V (alimentation double) ou de 4.5V à 36V (alimentation unique).
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | AOP Simple |
| Type de montage | DIP8 |
| Tension d’offset | 5µV (typique) |
| Dérive ultra-faible | 0.1µV/°C (typique) |
| Courant de polarisation d’entrée | 0.3 nA (typique) |
| Niveau de bruit | 90nV PP faible bruit de 0.1Hz à 10Hz 2,2nV/√Hz à un bruit basse tension de 1 kHz |
| CMRR | 132dB (minimum) |
| Gain de bande passante | 18MHz |
| Vitesse de balayage | 6.4V/µs |
| Courant de repos | 2,5 mA/canal (maximum) |
| Courant de court-circuit | ± 65mA |
| Plage d’alimentation | ± 2.25V à ± 18V |
| Inversion de phase | |
| Sortie | Rail-à-rail |
| Général | |
|---|---|
| Conditionnement | 1x AOP simple OPA210 |
Caractéristiques
| Type AOP | Simple |
Téléchargement
DATASHEET OPA210/OPA2210
Téléchargement (2.11M)
