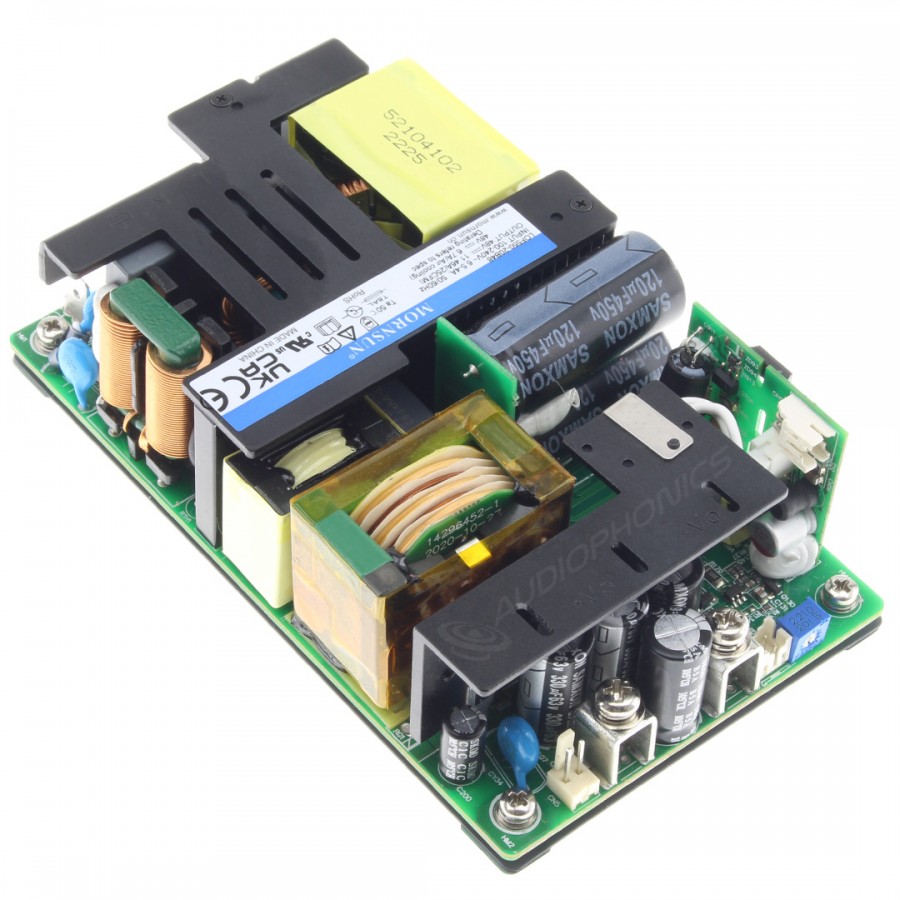

MORNSUN LOF550-20B24
Module d’Alimentation à Découpage SMPS 550W 24V 22A PFC
Ce module d’alimentation à découpage SMPS LOF550-20B24 délivre une tension de 24V et 22A pour une puissance de 550W. Ce module intègre des composants de qualité et est monté sur une plaque en métal permettant une dissipation de la chaleur efficace. L’alimentation LOF550-20B24 accepte une large plage de tension d’entrée allant de 90V à 260V AC. Par ailleurs le module intègre un PFC (Power Factor Correction) lui permettant d’atteindre un taux de rendement à 93%. Si nécessaire, une résistance variable permet de régler la tension de sortie de 22.8V à 25.2V.
En plus de ses connectiques d’entrée AC et ses borniers à vis de sortie positive et négative, le LOF550-20B24 est équipé d’une connectique 2 pins permettant d’alimenter un ventilateur pour une dissipation de la chaleur optimale. Une entrée 4 pins de compensation de tension en bout de ligne (feedback compensation) et son déport sont également présent. Cela permet d’autoréguler la tension de sortie de l’alimentation en fonction du besoin du module alimenté si la tension délivrée subit des pertes dans les conducteurs dûs à la distance entre le module d’alimentation et le module alimenté.
Pour finir, toutes les protections nécessaires, telles que les protections contre les surchauffes, les surintensités et les surtensions sont intégrées au module. L’alimentation LOF550-20B24 est un choix idéal pour tout projet audiophile DIY nécessitant une alimentation puissante et qualitative.
Module PFC intégré
L’alimentation à découpage LOF550-20B24 se dote d’un PFC (Power Factor Correction) actif avec transistor Mosfet. Le PFC permet une étape de prédécoupage pour obtenir un courant non déphasé et continu en entrée d’alimentation. Cela à deux avantages, premièrement le rendement de l’alimentation devient optimum avec un taux à + de 90% et deuxièmement les valeurs de puissance annoncées resteront telles quel, quelle que soit la tension d’entrée au PFC. Par exemple, cette alimentation délivrera une puissance de 550W que la tension d’entrée soit de 110V ou 220V.

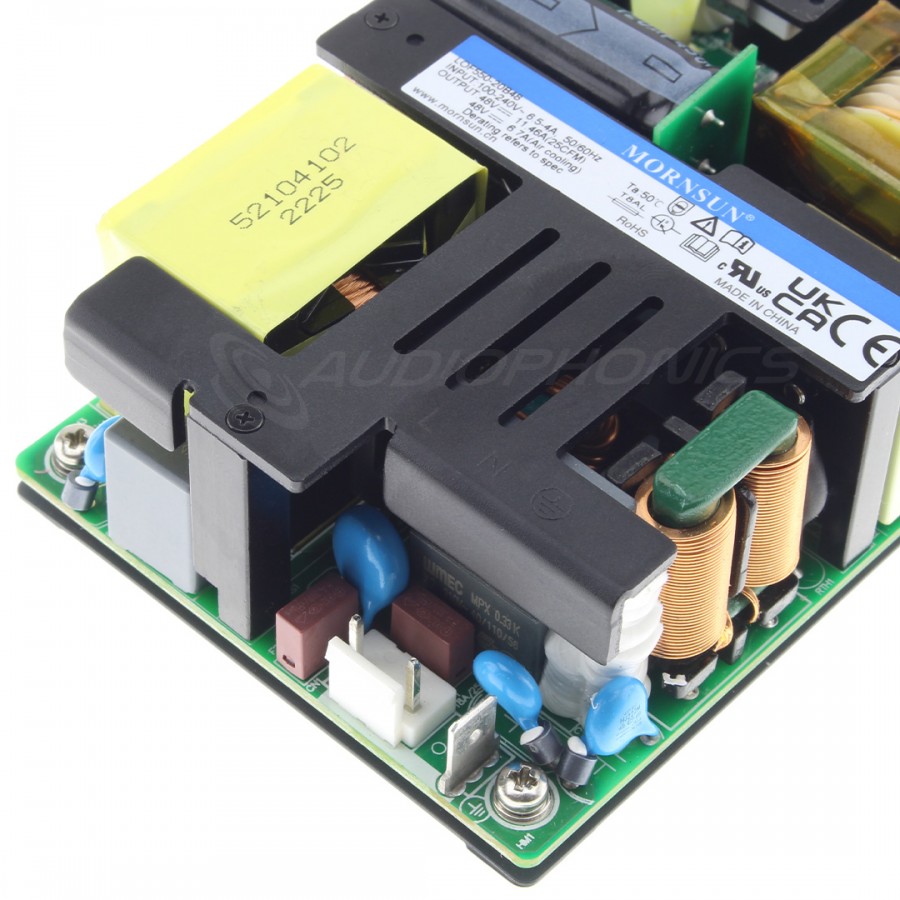

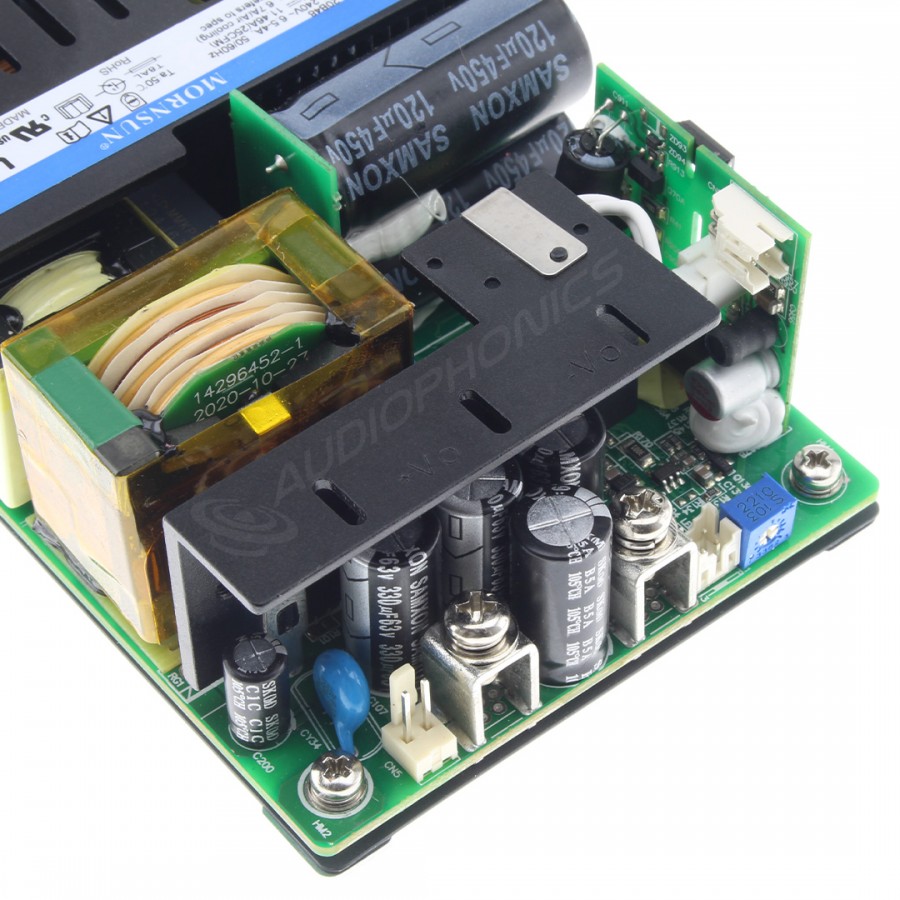

Connectiques du module d’alimentation à découpage LOF550-20B24
| 1 | Entrée AC VH 3.96mm L(+) et N(-) |
| 2 | Borne de mise à la terre (GND) |
| 3 | PS-ON (cf datasheet) / Sortie 5VDC standby |
| 4 | Résistance réglable de tension de sortie |
| 5 | Port capteur signal d’entrée / Signal PG |
| 6 | Sortie 24V DC – |
| 7 | Sortie 24V DC + |
| 8 | Connecteur d’alimentation pour ventilateur (25CFM) |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation à découpage |
| Tensions d’entrée | 90V – 260V AC ou 127V – 370V DC |
| Plage de fréquence de fonctionnement | 47-63Hz |
| Puissance de sortie | 550W |
| Tension et courant de sortie | 24V 22A (25CFM) 24V 13A (refroidissement air naturel) |
| Ajustement de la tension de sortie | 22.8V – 25.2V |
| Taux de rendement | 93% |
| Courant de fuite | <0.5mA |
| Précision de la stabilisation de tension | ±1% |
| Taux d’ajustement linéaire | ±0.5% |
| Taux de régulation de charge | ±1% |
| Consommation d’énergie en veille | 0.5W |
| Temperature de fonctionnement | -40°/+70° |
| Général | |
|---|---|
| Dimensions | 127 x 76 x 40.5mm |
| Poids | 490g |
| Conditionnement | 1x Module d’alimentation à découpage SMPS LOF550-20B24 |
Caractéristiques
| Entrées | VH 3.96mm |
| Sorties | Connecteur PCB |
| Sorties | Borniers à vis |
| Tension de sortie (V) | 24.0 |
| Courant de sortie (A) | 22.0 |
| Tension d’entrée (V) | 180.0 |
| Tension d’entrée (V) | 240.0 |
| Tension d’entrée (V) | 150.0 |
| Tension d’entrée (V) | 120.0 |
| Tension d’entrée (V) | 100.0 |
| Tension d’entrée (V) | 115.0 |
| Tension d’entrée (V) | 125.0 |
| Tension d’entrée (V) | 200.0 |
| Tension d’entrée (V) | 90.0 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 260.0 |
| Tension d’entrée (V) | 250.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 110.0 |
| Tension d’entrée (V) | 190.0 |
| Tension d’entrée (V) | 130.0 |
| Tension d’entrée (V) | 210.0 |
| Type d’Alimentation | Alimentation à découpage |
Téléchargement
LOF550-20Bxx – Datasheet
Téléchargement (2.78M)
