Module d’alimentation

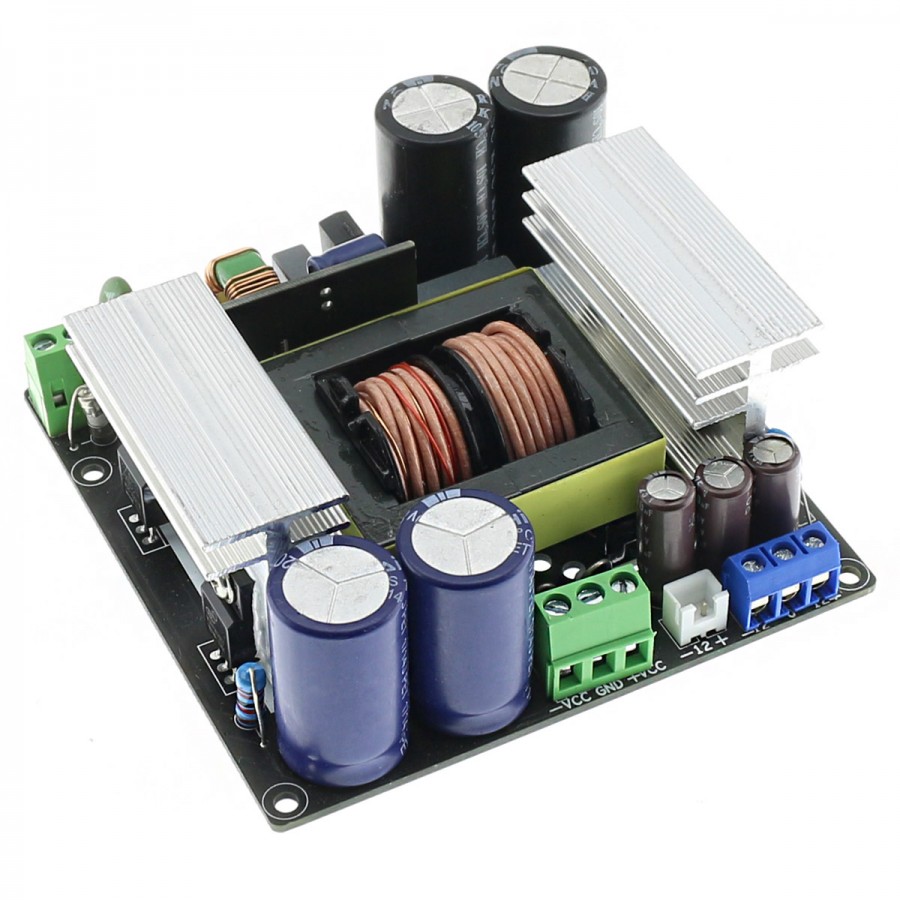

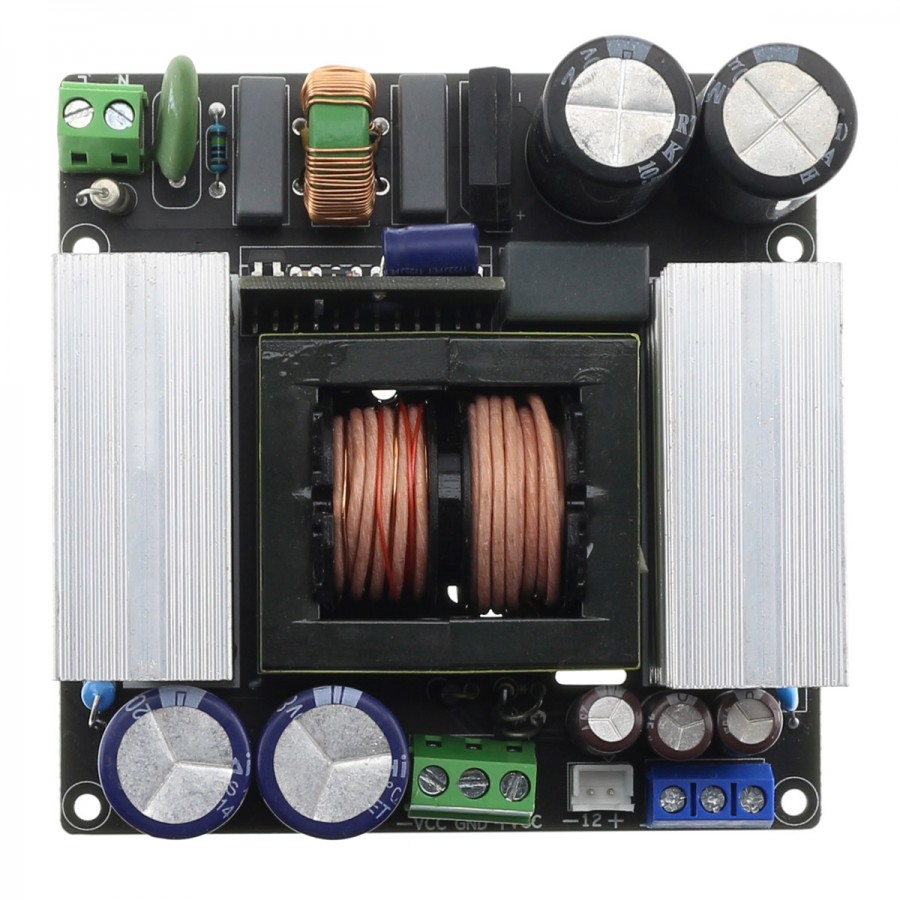

Alimentation à découpage 700W ±40V
Ce module d’alimentation à découpage LLC dispose d’une sortie principale délivrant une tension de ±40V. Le circuit de résonance utilise une onde sinusoïdale à haute fréquence, assurant une excellente stabilité et une alimentation propre.
L’alimentation est également équipée d’une sortie indépendante de 12V 0.5A et d’une sortie auxiliaire de ±12V 0.5A. Ces dernières permettent notamment d’alimenter des périphérique moins demandant, comme par exemple un ventilateur. Le module accepte une tension d’entrée de 200-240V AC.
Le module profite aussi d’un système de protection contre les surchauffes, les sur-intensités et les courts-circuits.
En cas d’activation d’un système de protection, le module se verrouille. Il est alors nécessaire de déconnecter l’alimentation AC et d’attendre que la tension du condensateur de filtrage redescende à 0V pour un redémarrage.
Le courant des sorties indépendante et auxiliaire ne peuvent dépasser le courant délivré par la sortie principale.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation à découpage |
| Entrée | 200-240VAC sur bornier à vis |
| Tensions de sortie | Sortie principale : ±40V 6.5A Sortie indépendante : 12V 0.5A Sortie auxiliaire : ±12V 0.5A |
| Précision de la stabilisation de tension | ±3% @ 220VAC |
| Puissance continue | 350W |
| Puissance nominale | 700W |
| Puissance crête | 900W |
| Rendement | Max. 98% |
| Général | |
|---|---|
| Dimensions | 96 x 96 x 38mm |
| Poids | 310g |
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | 12.0 |
| Tension de sortie (V) | 40.0 |
| Courant de sortie (A) | 0.5 |
| Courant de sortie (A) | 6.5 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 240.0 |
| Type d’Alimentation | Alimentation à découpage |
