Module Amplificateur Stéréo Class D Infineon MA5332 2x150W / 4 Ohm

Ce module amplificateur stéréo class D repose sur l’utilisation d’une puce d’amplification Infineon MA5332. Ce module dispose d’un form factor compact, mais peut développer une puissance de 2x150W sous 4 Ohm. Il intègre également un AOP double NE5532, un contrôleur PWM, des régulateurs de tension 78M05, 78M10 et 79M05 ainsi que 6 condensateurs 50V 470uF. La puce d’amplification MA5332 intègre des protections contre les surtensions, les surintensités, les sous-tensions et les sous-intensités. Un radiateur est apposé sur la puce d’amplification MA5332 pour une dissipation de la chaleur efficace. Une fonction mute évitant les bruits lors de la mise sous tension vient compléter l’ensemble.
L’entrée du signal s’effectue sur un connecteur PCB 3 pins tandis que 2 connecteurs PCB avec adaptateurs borniers à vis se trouvent du côté de la sortie. L’alimentation du module est réalisée via un connecteur PCB 3 broches avec adaptateur bornier à vis également. Ce module d’amplification accepte une plage de tension d’alimentation de +/-22V à +/-40V DC 8A.
Une sortie secondaire +/- 5V sur pastille à souder permet par ailleurs l’alimentation d’un petit module de préamplification ou de conversion numérique / analogique (DAC).

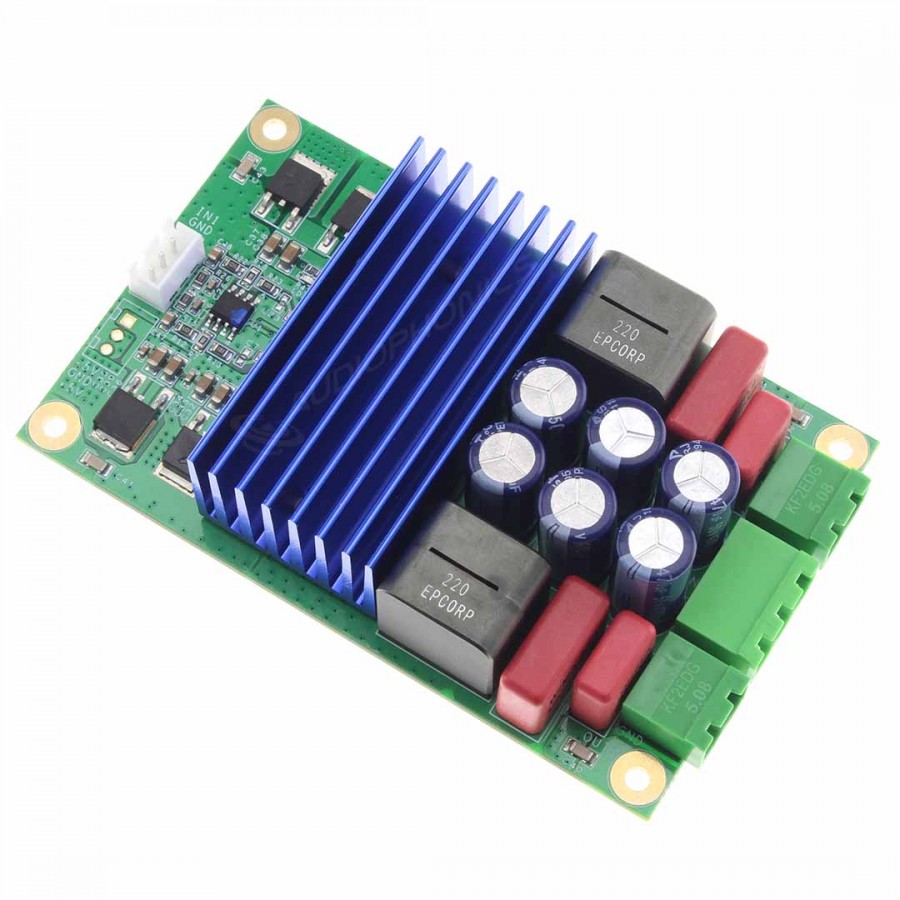

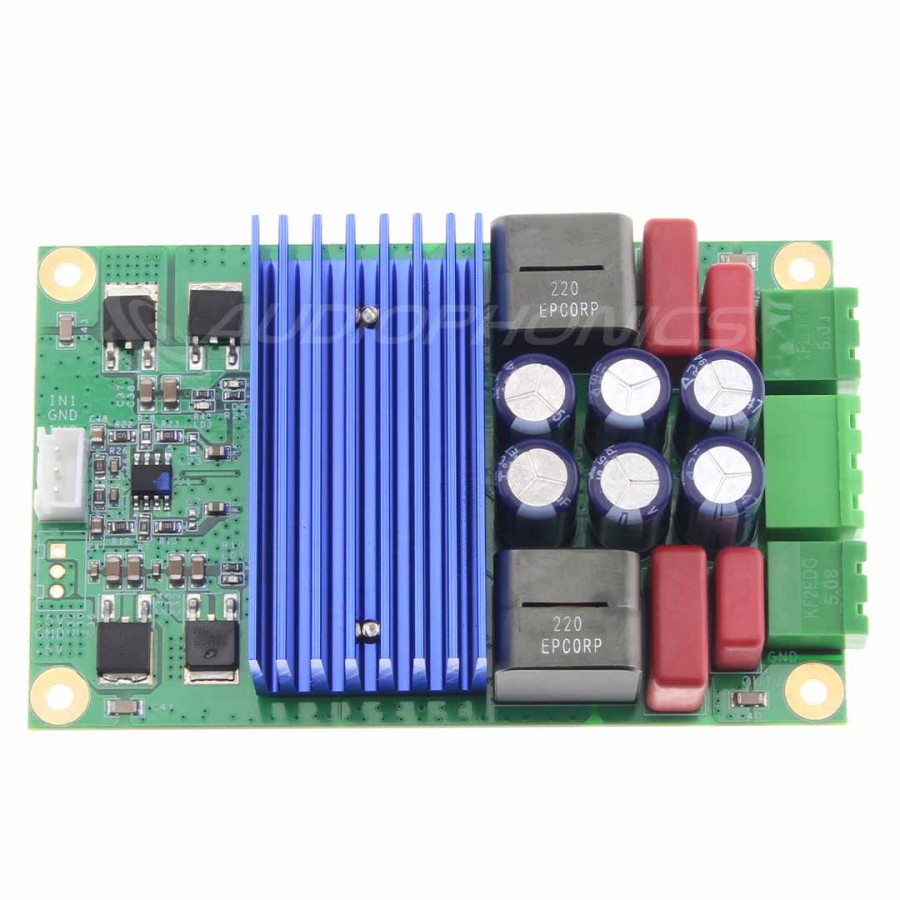

Aperçu du module amplificateur stéréo Class D Infineon MA5332

Caractéristiques techniques

Caractéristiques
