Description
Module Préamplificateur
Atténuateur de volume avec contrôle de tonalité 2x NE5532
Ce module préamplificateur de qualité se base sur l’utilisation de deux AOP NE5532, permettant une restitution claire et musicale. Ceux-ci sont par ailleurs montés sur supports DIP8 et sont par conséquent facilement remplaçables pour adapter la signature sonore du module.
Il intègre également un contrôleur de volume ainsi que deux réglages de tonalité, offrant la possibilité d’ajuster le gain des graves et des aigus sur une plage de ±8dB.
Pour sa connectique, le module met à disposition en entrée et en sortie un Jack 3.5mm et des connecteurs XH2.54mm.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module préamplificateur, contrôleur de volume et de tonalité |
| AOP | NE5532 |
| Entrées | 1x Jack 3.5mm 1x XH2.54mm 3 pôles 1x XH2.54mm 6 pôles |
| Sorties | 1x Jack 3.5mm 1x XH2.54mm 3 pôles 1x XH2.54mm 6 pôles |
| Puissance de sortie | 2x770mW @ 32Ω, 24V |
| SNR | 98dB |
| THD+N | < 0.01% |
| Réponse en fréquence | 20Hz – 20kHz |
| Réglages de tonalité | Graves : 100Hz, ±8dB Aigus : 10kHz, ±8dB |
| Général | |
|---|---|
| Tension d’alimentation | 9-24VDC via Jack DC 5.5/2.1mm |
| Dimensions | 72 x 53 x 15mm |
| Entraxes | 47.58 x 36mm |

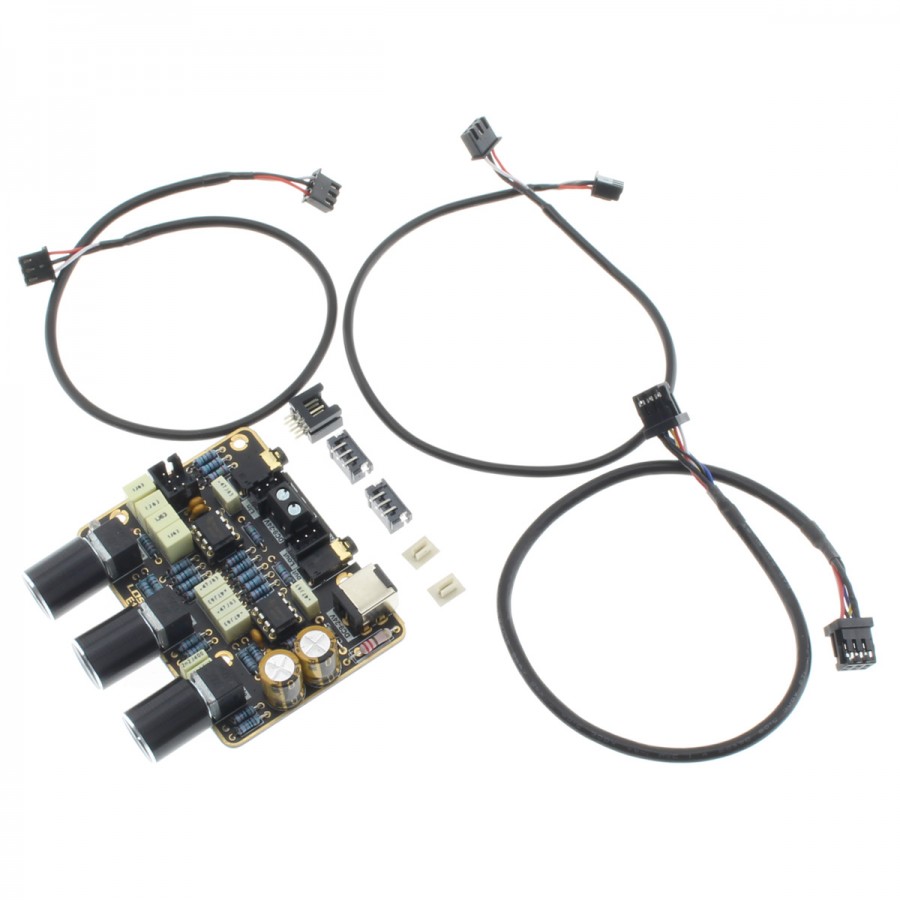

| Accessoires | 1x Module préamplificateur LOSC Câblage Connecteurs PCB |
Caractéristiques
| Entrées | XH 2.54mm |
| Entrées | Jack 3.5mm |
| Sorties | XH 2.54mm |
| Sorties | Jack 3.5mm |
| Canaux | 2 (Stéréo) |
