Description
LJM L-15D-PRO IRS2092S IRFB4019 Module Amplificateur Class D Mono 300W 4 ohm
Ce module amplificateur LJM L15D-PRO est composé d’une puce d’amplification principale IRS2092S et de deux transistors MOSFET IRFB4019 pour une puissance jusqu’à 300W sous 4 ohm et un faible niveau de distorsion (THD+N < 0.06%). Ce module d'amplification est un module mono. Pour un montage stéréo il faudra donc utiliser deux modules LJM-L15D-PRO, soit un par canal. Un large radiateur permet par ailleurs de dissiper efficacement la chaleur dégagée par les puces d'amplification. L'alimentation se fait en +/-50VDC.

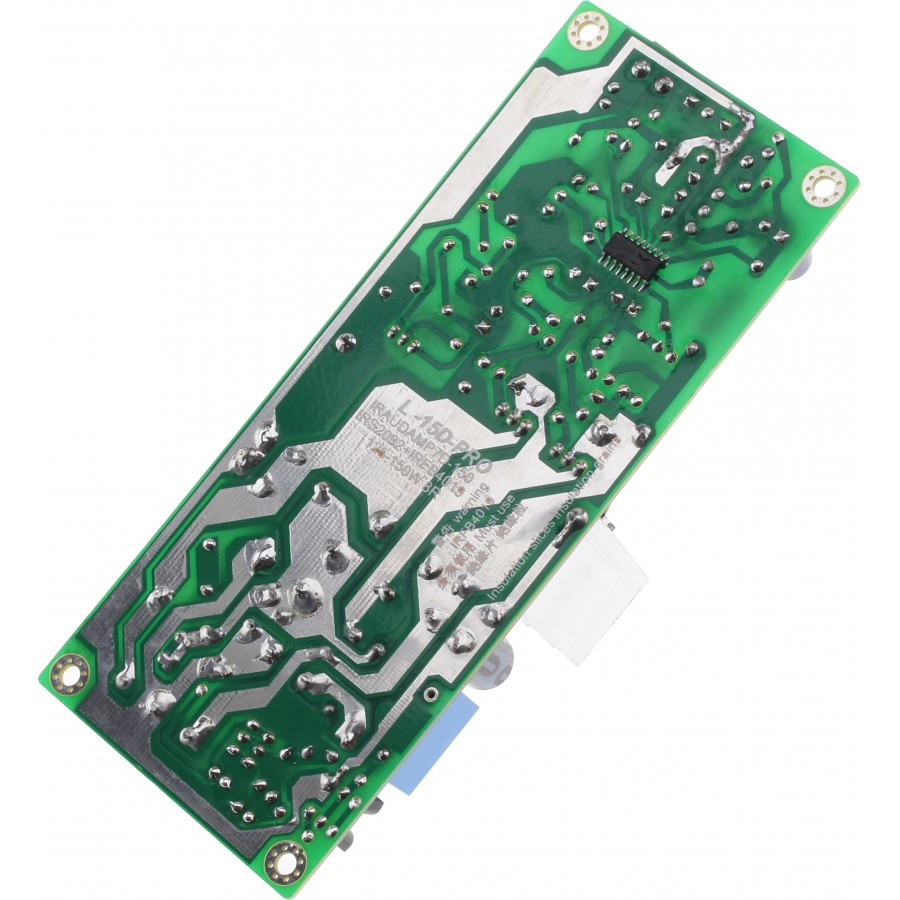

Aperçu du module LJM L-15D-PRO
| 1 | Entrée signal via bornier à vis |
| 2 | Sortie signal via bornier à vis |
| 3 | Alimentation ±35V à ±50V DC via bornier à vis |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Canaux | Mono (1) |
| Entrée | 1x Entrée analogique sur bornier à vis |
| Sortie | 1x Sortie analogique sur bornier à vis |
| Puissance de sortie | 150W @ 8Ω (THD<0.05%) 300W @ 4Ω (THD<0.06%) |
| Impédance d’enceintes recommandé | 4-8 ohms |
| Général | |
|---|---|
| Alimentation | ±35V à ±50V DC |
| Dimensions PCB | 147 x 60mm |
| Conditionnement | 1x Module amplificateur mono LJM L-15D-PRO |
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | Infineon IRS2092 |
| Puissance (W) | 300.0 |
