LHY AUDIO Module Interface Numérique AK4118 SPDIF AES Bluetooth 5.1 vers I2S 24bit 192kHz
Ce module d’interface numérique LHY Audio est un module permettant de convertir un signal numérique via différentes entrées en signal I2S via une sortie sur connecteur PCB. Il se dote d’une puce AKM AK4118 ainsi que d’une puce de réception Bluetooth QCC5125. La puce AK4118 permet à ce module d’accepter des flux 24bit 192kHz via ses entrées SPDIF coaxial, AES/EBU et optique Toslink, tandis que la puce de réception Bluetooth 5.1 QCC5125 lui offre la possibilité de recevoir des codecs Bluetooth haute résolution : aptX, aptX Adaptive et aptX HD. Sur ce PCB, on retrouve également un bouton de sélection de source ainsi que des pastilles à souder pour l’implémentation d’un bouton externe.
À cela vient s’ajouter un petit écran OLED permettant d’afficher les informations sur le signal en cours de traitement telles que la source d’entrée, le format du signal ainsi que le taux d’échantillonnage. Un bouton fonctionnant par pression présent sur ce petit écran permet également de changer la source d’entrée du module. Et une télécommande est fournie pour un contrôle à distance.
Le module d’interface numérique LHY Audio AK4118 s’alimente en 5V DC.

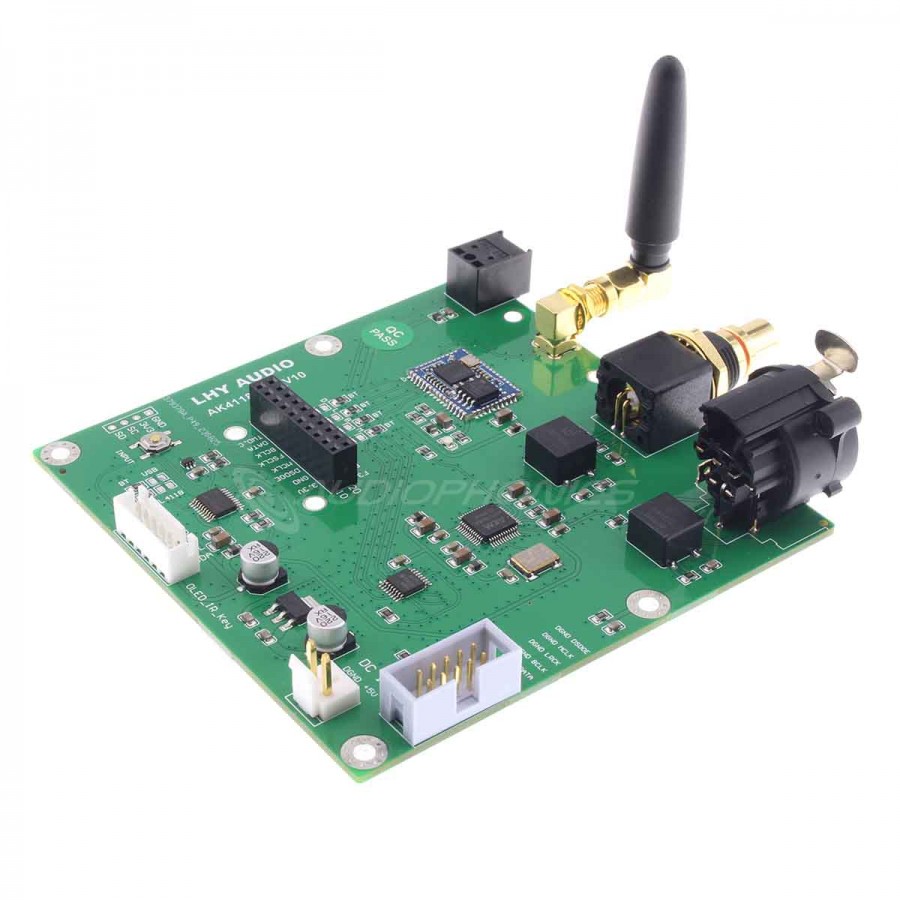

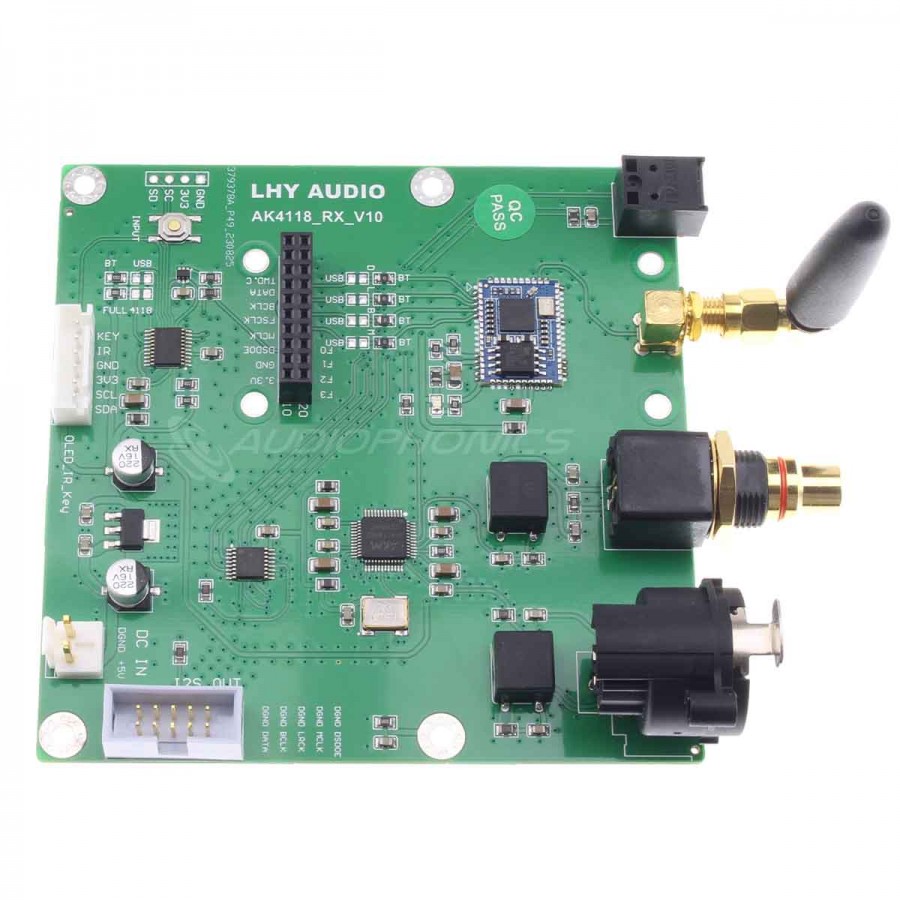

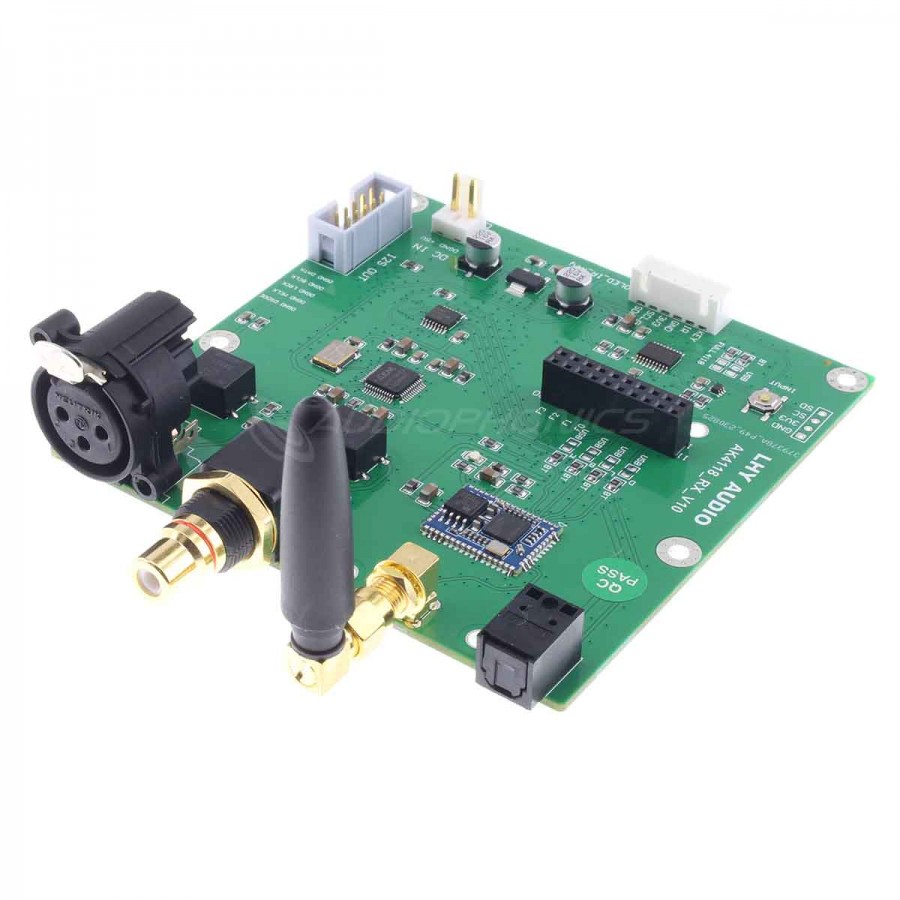

Aperçu du module interface numérique LHY Audio AK4118
| 1 | Pastille à souder pour bouton externe de sélection de source |
| 2 | Bouton de sélection de source |
| 3 | Connecteur PCB pour écran externe |
| 4 | Connecteur PCB pour alimentation 5V DC |
| 5 | Sortie I2S sur connecteur PCB |
| 6 | Puce interface AK4118 |
| 7 | Puce de récepion Bluetooth Qualcomm QCC5125 |
| 8 | Entrée optique Toslink |
| 9 | Antenne Bluetooth |
| 10 | Entrée SPDIF coaxiale |
| 11 | Entrée AES/EBU |
| 12 | Écran OLED |
| 13 | Bouton de sélection de source |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module interface numérique |
| Entrées | 1x Entrée SPDIF coaxiale 1x Entrée optique Toslink 1x Entrée AES/EBU Bluetooth |
| Sortie | I2S via connecteur PCB |
| Puce interface | AK4118 |
| Puce de réceptoion bluetooth | QCC5125 |
| Taux d’échantillonage supporté | 24bit 192kHz |
| Codecs Bluetooth supportés | SBC, AAC, aptX, aptX Adaptative, aptX HD |
| Général | |
|---|---|
| Alimentation | 5V DC |
| Dimensions | 100 x 100mm |
| Entraxes | 920 x 565mm |
| Poids net | 80g |
| Conditionement | 1x Module interface numérique AK4118 LHY Audio 1x Écran OLED 1x Câble de connexion pour écran OLED |
Caractéristiques
| Entrées | Optique Toslink |
| Entrées | AES/EBU |
| Entrées | Coaxial SPDIF |
| Entrées | Bluetooth |
| Sorties | I2S |
| Taux d’échantillonnage max | 192kHz |
| Puce interface | AK4118 |
