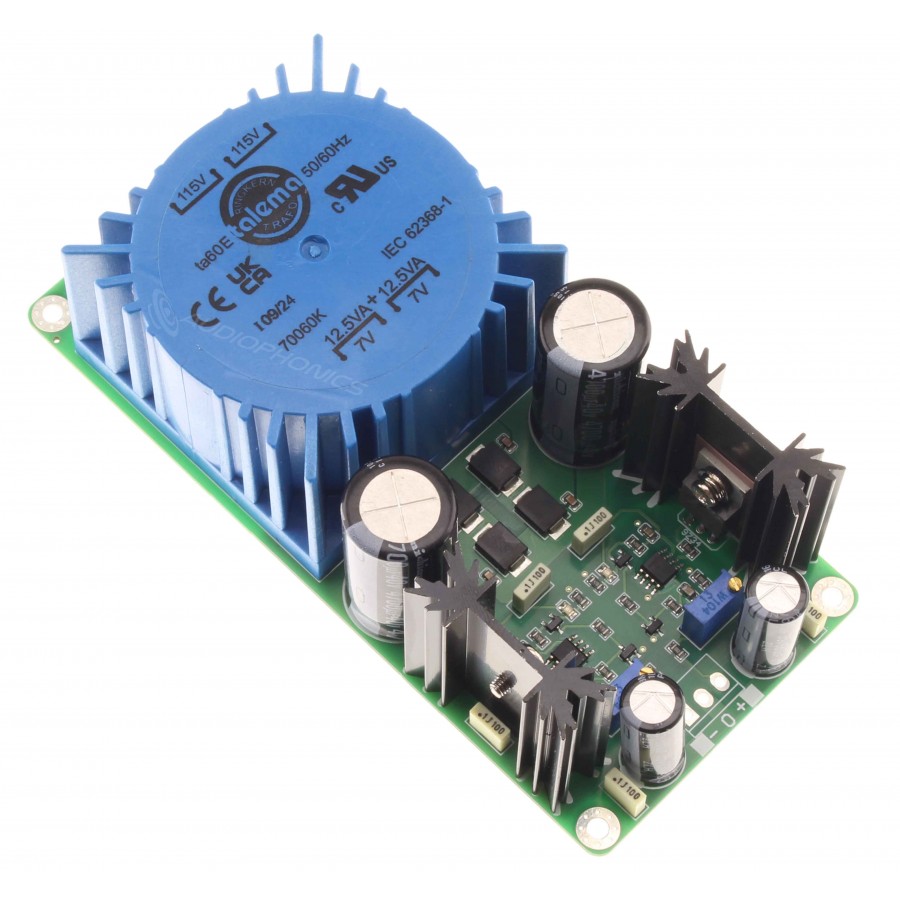

LHY Audio Module alimentation linéaire IRF9Z34 IRFZ34 25VA +/-12V
Ce module d’alimentation linéaire LHY Audio est conçu avec des composants de qualité puisqu’il repose sur l’utilisation d’un transformateur TALEMA 25VA (12.5VA + 12.5VA) et de transitors MOSFET IRF9Z34 et IRFZ34, eux-mêmes pilotés par des AOP de précision OPA277. Par ailleurs, cette alimentation bénéficie d’un circuit symétrique. Ce module reçoit du 230V AC en entrée et restitue une tension de +/-12V et un courant de 1A. L’utilisation de ce module LHY AUDIO est tout à fait recommandée dans le cadre d’un projet DIY pour l’alimentation d’un module de préamplification, d’un module DAC ou d’un module d’amplificateur de puissance, par exemple.

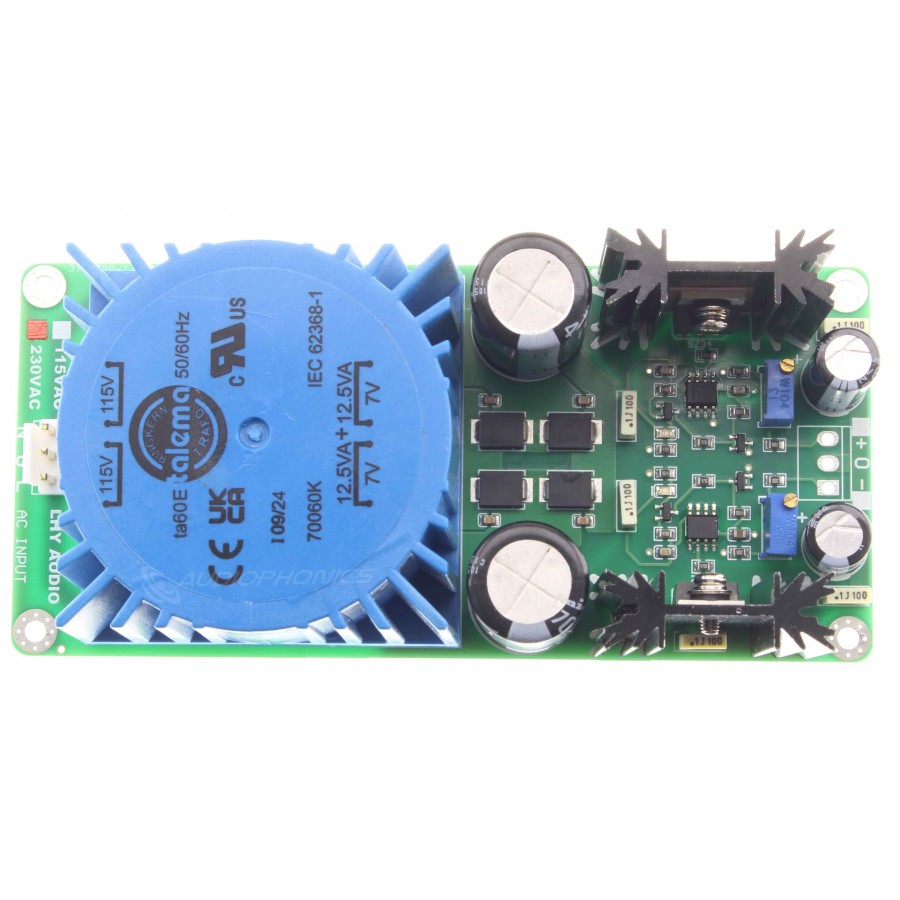

Aperçu du module d’alimentation linéaire LHY Audio
| 1 | Entrée 230V AC |
| 2 | Transformateur Talema 25VA |
| 3 | Condensateurs Nichicon 4700uF 40V |
| 4 | Transistors Mosfets IRF9Z34 et IRFZ34 |
| 5 | AOPs OPA277 |
| 6 | Condensateur 35V 680uF |
| 7 | Sortie +/-12V 1A sur pastille à souder |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’Alimentation |
| Type d’alimentation | Linéaire régulée |
| Entrée | 230V AC sur connecteur VH 3.96 (N/G/L) |
| Sortie | +/-12V sur pastille à souder (-/0/+) |
| AOP | OPA277 |
| Transistors MOSFET | MOSFET IRF9Z34 et IRFZ34 |
| Général | |
|---|---|
| Dimensions | 138 x 64 x 42mm |
| Entraxes | 56 x 130mm |
| Poids | 550g |
| Conditionnement | 1x Module d’alimentation linéaire LHY Audio |
Caractéristiques
| Entrées | VH 3.96mm |
| Sorties | Pastille à souder |
| Tension de sortie (V) | -12.0 |
| Tension de sortie (V) | 12.0 |
| Courant de sortie (A) | 1.0 |
| Tension d’entrée (V) | 230.0 |
| Type d’Alimentation | Alimentation Linéaire Régulée |
