Description

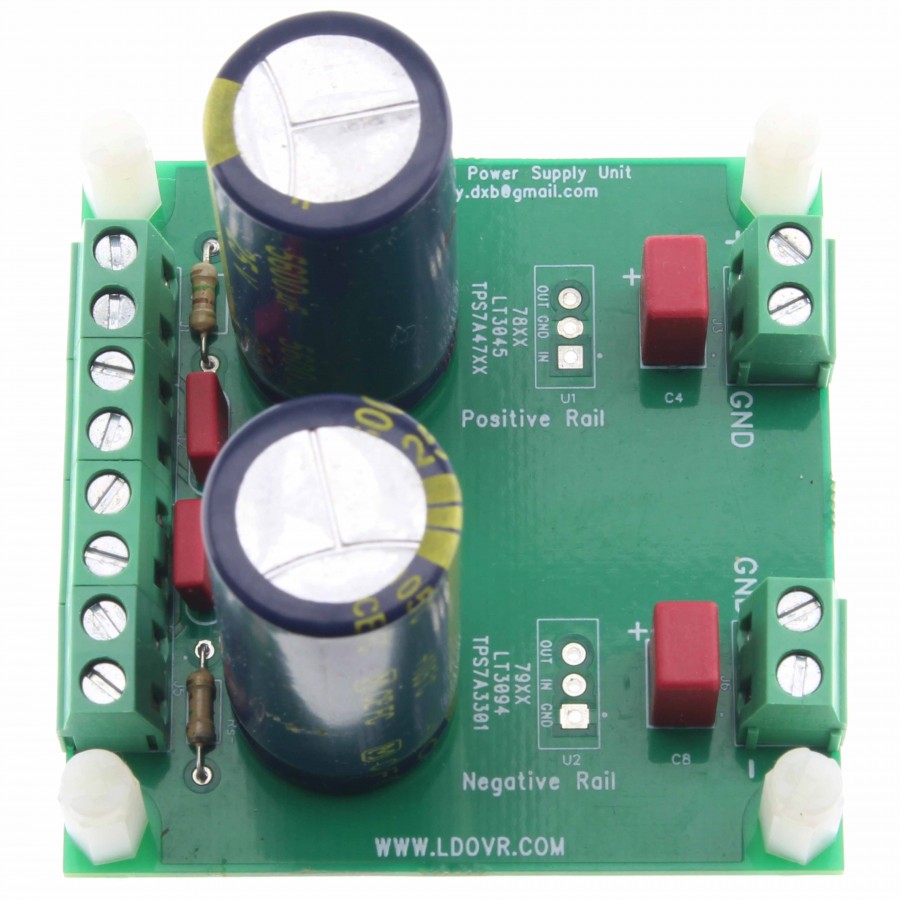

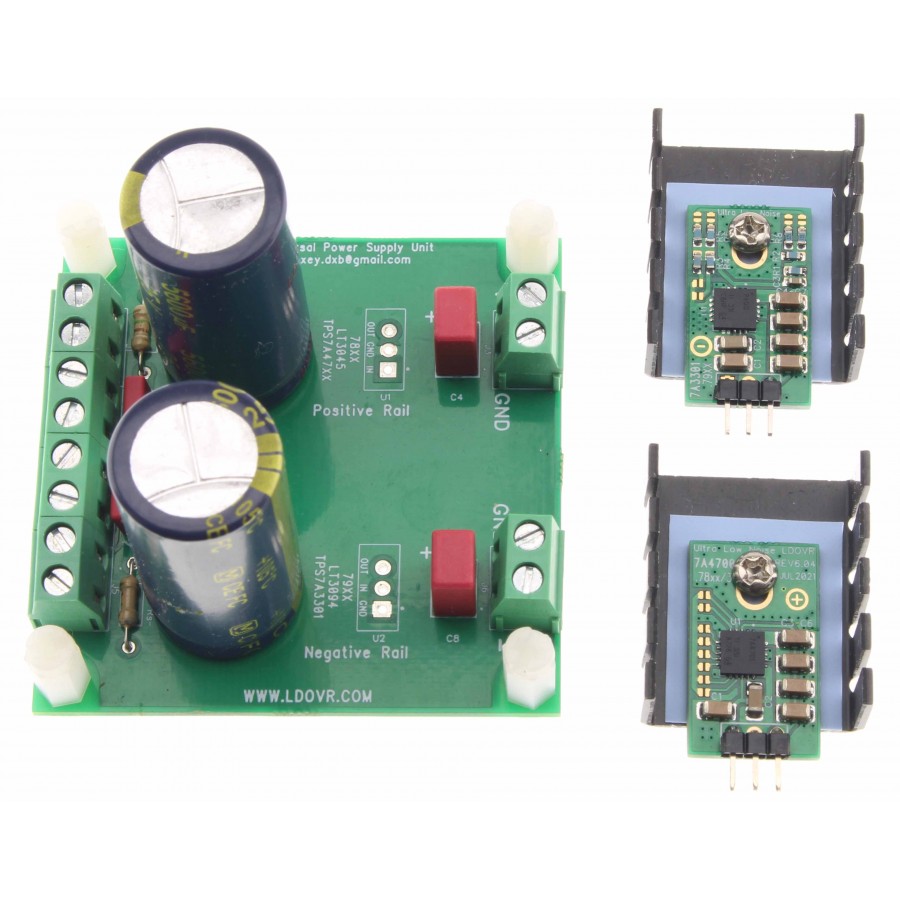

LDOVR TPS7A4700/3301
Module Alimentation Linéaire Régulée Double Ultra Faible Bruit -3V à -18V / +1.4V à +20.5V 1A
Ce module d’alimentation linéaire régulée double LDOVR TPS7A4700/3301 assure un niveau de bruit extrêmement faible mesuré à seulement 4µvrms pour le rail positif et 16µVrms pour le rail négatif. Son entrée se fait sur une plage de tension allant de 3 à 25VDC ou de 3 à 18VAC. Ses sorties sont réglables de 1.4V à 20.5V 1A par pas de 0.1V pour le rail positif et de -3V à -18V par pas de 1V pour le rail négatif, à l’aide de pastilles à souder sur le PCB :
Attention, veuillez régler le voltage désiré avant de souder les deux rails sur le PCB.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation linéaire régulée double |
| Plage de tension d’entrée | 3VDC à 25VDC 3VAC à 18VAC |
| Modes de tension Any-Out™ | Sortie programmable par l’utilisateur via des pastilles à souder sur le circuit imprimé Plage de tension de sortie positive : +1.4V à +20.5V (pas de 0.1V) Plage de tension de sortie négative : -3V à -18V (pas de 1V) |
| Courant de sortie | 1A |
| Bruit en sortie | Rail positif : 4µVrms (10Hz, 100kHz) Rail négatif : 16µVrms (10Hz, 100kHz) |
| Rejet du ripple | 82dB (100Hz) / 72dB (10kHz) ≥55dB (10Hz, 10MHz) |
| Tension de claquage (dropout) | 307mV @ 1A |
| Protections | Limite de courant fixe Protection thermique |
| Plage de température de fonctionnement | -40°C / +125°C |
| Option feedback externe |
| Général | |
|---|---|
| Dimensions PCB | 60 x 60mm (hauteur 45mm environ) |
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Tension de sortie (V) | -3.0 |
| Tension de sortie (V) | 20.5 |
| Tension de sortie (V) | -18.0 |
| Tension de sortie (V) | 1.4 |
| Courant de sortie (A) | 1.0 |
| Tension d’entrée (V) | 25.0 |
| Tension d’entrée (V) | 3.0 |
| Type d’Alimentation | Alimentation Linéaire Régulée |
