Ian Canada PurePi II

Module d’Alimentation Double à Supercondensateur / Batteries pour Raspberry Pi 5V / 3.3V

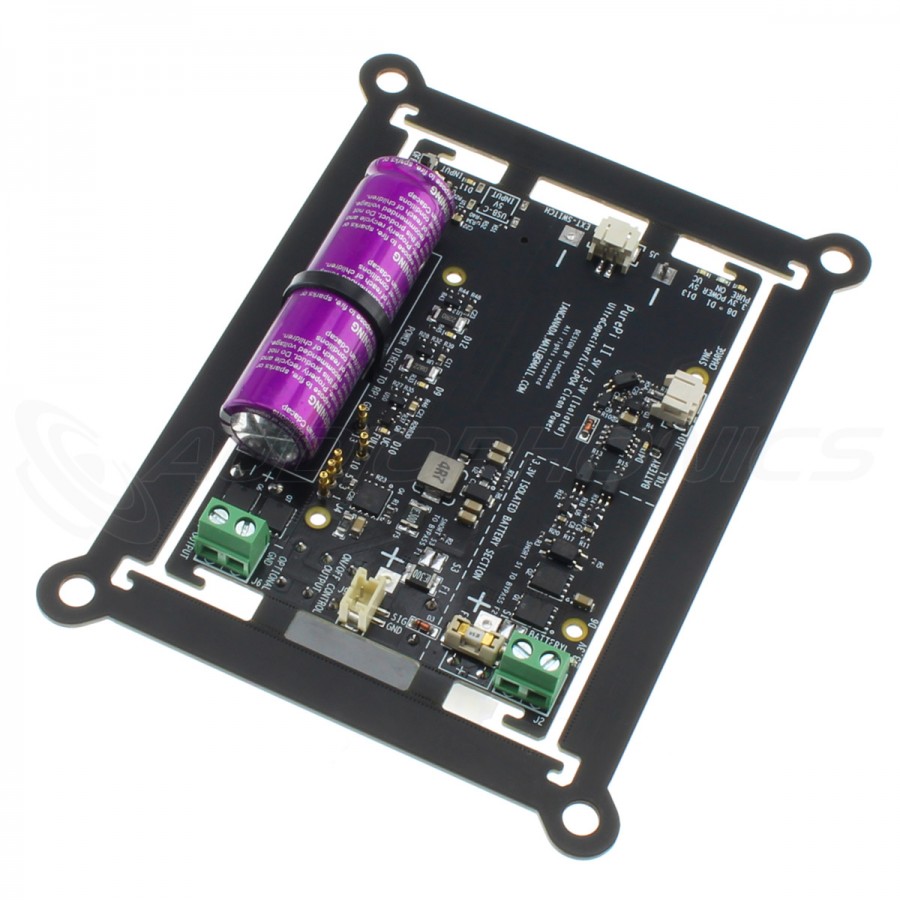

Le PurePi de Ian Canada est un module d’alimentation audiophile compact, spécifiquement conçu pour les systèmes basés sur Raspberry Pi afin d’en améliorer la qualité sonore. Le PurePi intègre ainsi une alimentation utilisant un supercondensateur 5V ainsi qu’un second rail 3.3V, isolé, fonctionnant sur batterie LifePO4. Grâce à l’utilisation de contacts à ressorts, il est très simple d’installer un Raspberry Pi ou d’autres HAT audio au dessus du PurePi, sans besoin d’un connecteur d’alimentation supplémentaire.

Le PurePi est d’un point de vue de ses fonctionnalités équivalent à un ConditionerPi 5V associé à un LifePO4Mini 3.3V.

Version II

Cette nouvelle version du PurePi présente quelques améliorations non négligeables.

Améliorations et nouveautés de la version II :

• [Nouveauté] AJout d’une fonction de charge SYNC. Cela permet de recharger la batterie quand la musique s’arrête et donc de prolonger le temps d’utilisation tout en évitant les chutes de tension et le déclenchement du mode protection. Parfait pour les sessions d’écoute de longue durée.
• [Nouveauté] Fonctionne également pour les applications sans Raspberry Pi.
• [Amélioration] Prise en charge du protocole USB-C PD (power delivery). Cela permet d’utiliser des câbles USB-C à grande vitesse.
• [Amélioration] Ne bloque plus la carte SD, Le connecteur de contrôle ON/OFF à été déplacé.

Points clés :

• Alimentation à supercondensateur 5V avec deux supercondensateurs 100F-2.7V pré-installé. ESR inférieur à 10mΩ.
• Alimentation isolée 3.3V sur batterie LifePO4, avec socle d’accumulateur pré-installé pour deux cellules 18650. ESR inférieur à 6mΩ.
• Contacts à ressorts plaqués or pour alimenter un Raspberry Pi directement via le GPIO, sans ajouter de connecteur.
• Fonctionne comme un socle pour un projet audio complet. Des pointes peuvent être installées, ainsi que des anneaux en caoutchouc, afin de limiter les vibrations.
• Seulement une alimentation 5V 2.5A nécessaire en entrée, via USB-C.
• Bouton ON/OFF intégré. Peut être déporté pour disposer d’un switch externe.
• Signal de contrôle ON/OFF permettant une intégration dans un système multi-alimentations en tant que contrôle ON/OFF maître.
• Système de protection intégré pour éviter l’usure des accumulateurs et maintenir un signal électrique adapté.
• Alimentation passive ultra-faible bruit et à dynamique élevée.
• MOSFET à ultra faible ESR contrôlés par des isolateurs optiques pour éliminer toute fuite de courant.

Caractéristiques techniques

Caractéristiques

Téléchargement

PurePi II – Notice (EN)

Téléchargement (1.42M)
