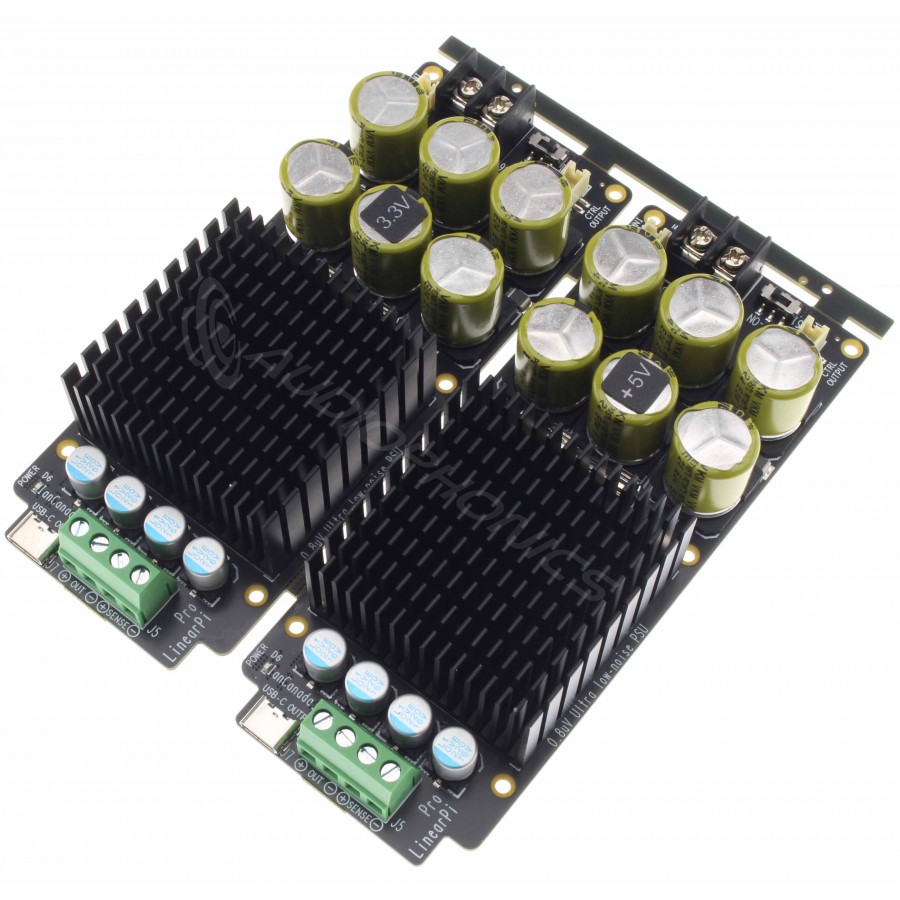

Ian Canada LinearPi Pro Dual Module Alimentation linéaire à ultra faible bruit 5V + 3.3V
Le LinearPi Pro, évolution du Linear Pi MKII, est une alimentation linéaire IAN CANADA à ultra-faible bruit en capacité de délivrer un courant important. Il s’agit ici du modèle double correspondant à la référence #38C. Cette alimentation linéaire régulé est en mesure de délivrer 5V et 3.3V. Sa capacité à délivrer un courant de 5A en fait l’allié parfait des modules nécessitant un fort courant tels que le Raspberry Pi5.
Les points clés et améliorations du IAN CANADA LinearPi Pro :
- Courant de sortie continu de 5A
- Ultra faible impedance de sortie de 2.5mOhm
- Niveau de bruit très faible 0.8uV
- Architecture de sortie parallèle
- PCB 4 couches à double épaisseur de cuivre et couches de blindages supplémentaires
- Capacité de filtrage totale de 29080 uF
- Large dissipateur thermique
- Processus de montage PCB SMT
- Plusieurs LinearPi Pros peuvent être regroupés en un grand système d’alimentation en utilisant la chaîne de signaux de contrôle on-off maître/esclave isolée intégrée
LinearPi Pro
Linear Pi
Courant de sortie
5A
2.5A
Capacité totale de filtrage
29080uF
13640uF
Architecture
Étages d’alimentation parallèles
Étage d’alimentation simple
PCB
Circuit imprimé haute intensité à quatre couches de cuivre à double épaisseur avec deux couches de blindage supplémentaires
Circuit imprimé à haute intensité en cuivre à deux couches et double épaisseur
Ultra faible bruit
0.8uV RMS nominal
Le bruit réel pourrait être encore plus faible en raison des étages de sortie de puissance parallèles et des couches de blindage supplémentaires
0.8uV RMS nominal
Dissipateur thermique
25 x 50 x 50mm
15 x 50 x 50mm
Redresseurs Schottky
Vitesse élevée, chute ultra-faible
Haute vitesse
Ian Canada LinearPi Pro Dual : une excellante réponse transitoire
Une des évolution majeures qui fait le point fort du Linear Pi Pro Dual est sa réponse transitoire de charge. En effet, lorsque le courant de charge varie de 1A à 5A, le niveau de bruit reste extrêmement faible et la chute de tension de sortie n’excède pas 10mV. L’impédance de sortie se limitant à 2.5mOhm (@ 1kHz), le Linear Pi Pro peut être considéré comme l’une des alimentations linéaires à faible bruit possédant la meilleure performance sur le marché.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation linéaire |
| Tension de sortie | 5V DC 3.3V DC |
| Courant de sortie | 5A |
| Bruit nominal | 0.8µV |
| Tension d’entrée recommandé | Configuration 3.3V : 5VDC Configuration 5V : 9VDC Configuration 12V : 15VDC |
| Tableau de recommandation de transformateur | ||
|---|---|---|
| Configuration de tension | Courant | Transformateur P/N ou équivalent |
| 3.3V | 0-5A | 1182Q6 |
| 0-2.5A | 1182N6 ou 1182L6 | |
| 5V | 0-5A | 1182Q6 |
| 0-2.5A | 1182N6 ou 1182M9 |
| Général | |
|---|---|
| Dimensions | 132 x 115mm |
| Entraxes | 115.5 x 108mm |
Caractéristiques
| Entrées | Borniers à vis |
| Sorties | Borniers à vis |
| Tension de sortie (V) | 5.0 |
| Tension de sortie (V) | 3.3 |
| Courant de sortie (A) | 5.0 |
| Tension d’entrée (V) | 9.0 |
| Tension d’entrée (V) | 5.0 |
| Type d’Alimentation | Linéaire |
Téléchargement
IAN CANADA LinearPi Pro
Téléchargement (1.09M)
