Ian Canada Kit d’amélioration d’Horloge pour Denafrips ARES 12TH

Avec ce kit, Ian canada propose un support permettant de remplacer l’horloge interne du DAC ARES 12th de Denafrips. En effet, l’une des grandes différences entre le ARES et des DAC plus onéreux de la même marque est la qualité de l’horloge. Par exemple, le PONTUS utilise une horloge TCXO et le TERMINATOR une horloge OCXO. Ainsi, en modifiant ce point précis, la marge d’amélioration du ARES est impressionnante, lui permettant d’offrir un rendu sonore de qualité supérieure à la spatialisation bien meilleure, tout en conservant le timbre typique de la conversion R2R.

Attention, toute modification de votre appareil rendra sa garantie caduque. Si vous ne maîtrisez pas la soudure et la modification de circuits imprimés, faite appel à un professionnel.

Ian Canada Kit d’amélioration de l’horloge pour Denafrips ARES : Étape de montage

1. Retirez les deux horloges SMT par défaut du circuit imprimé à l’aide d’une station de soudure à l’air chaud. Veillez à ne pas endommager le circuit imprimé et les autres composants.

2. Installez le support de 7 mm à l’endroit où se trouvait la vis de montage. Placez le PCB du KIT sur le support, en veillant à ce que la position soit bien au centre. Serrez la vis pour fixer le circuit imprimé à son emplacement.

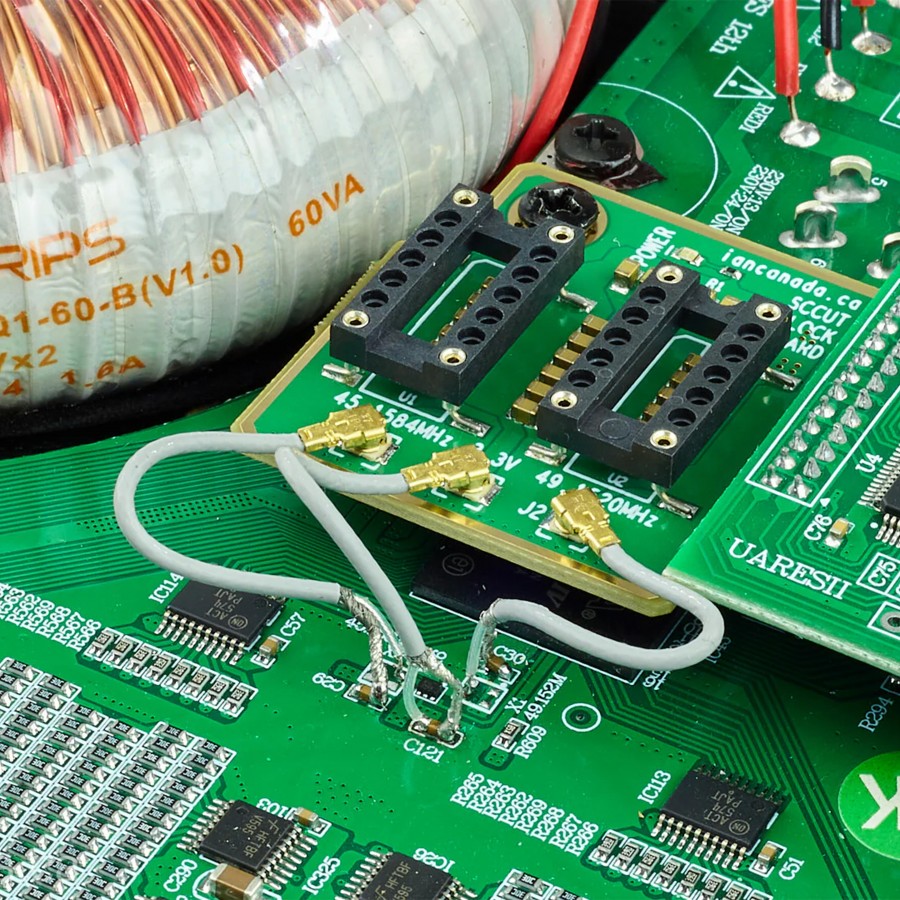

3. Soudez les trois câbles coaxiaux aux 6 pads du PCB, exactement comme sur la photo. Les bornes de signal d’abord, puis les fils de terre. Les pastilles ne sont pas très résistantes. Veillez à ne pas exercer de force sur les câbles.

4. Mettez le DAC sous tension (à l’arrière et à l’avant), assurez-vous que la LED bleue sur le PCB du kit est allumée. Éteignez l’appareil, installez les deux horloges (non fournies dans ce kit) dans les prises XO. Veillez à ce que les fréquences correspondent aux positions des XO. Faites très attention à l’orientation des horloges, une mauvaise orientation d’installation peut endommager ces dernières.

Caractéristiques techniques
