IAN CANADA ISOLATORPI III Module Isolation Galvanique pour Raspberry Pi / Odroid

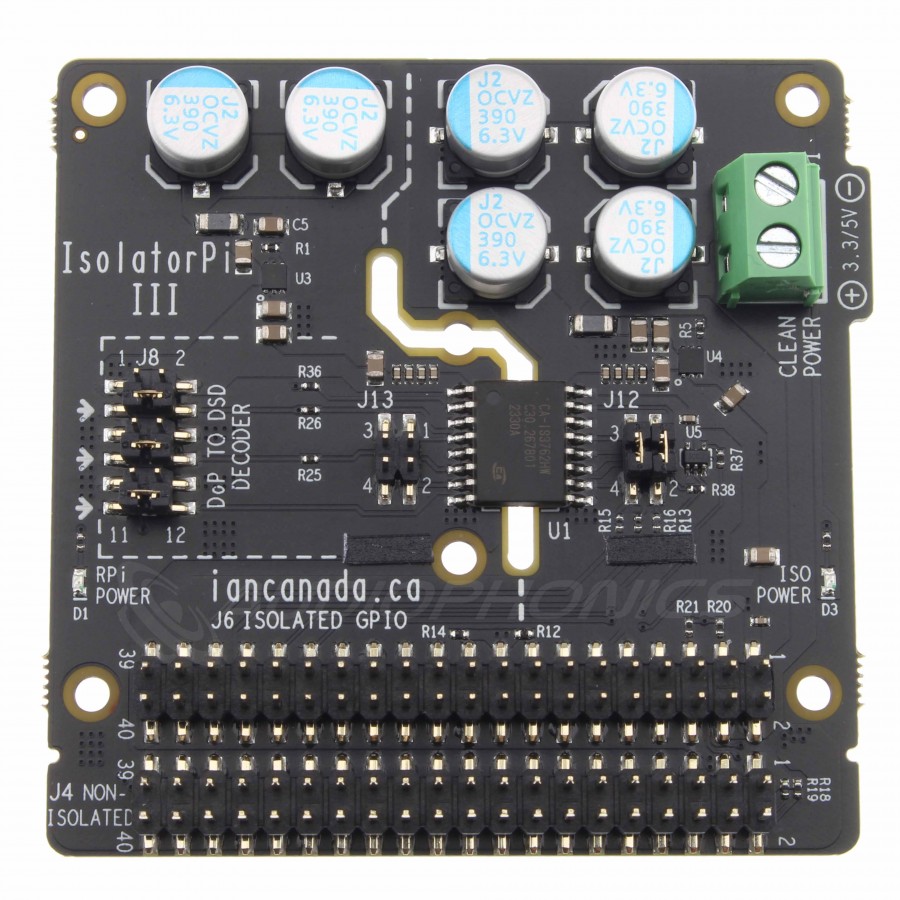

Le module IsolatorPi V3 de Ian Canada est un module HAT permettant de fournir une isolation galvanique pour les signaux I2S/DSD/DoP, le bus I2C, certaines broches GPIO et l’alimentation entre le Raspberry Pi et les modules audio numériques. Cela signifie qu’il supprime le bruit EMI du Raspberry Pi via la masse et le signal audio et permet donc à vos modules de mieux fonctionner. Ce progrès en terme de clarté et de précision dans la restitution sonore de vos modules est d’autant plus évident lorsque vous utilisez une alimentation et des horloges de qualité pour ces derniers.

Version améliorée du IsolatorPi II, le IsolatorPi III utilise un isolateur de 5KV de qualité supérieure ainsi qu’une réelle isolation physique des circuits pour un résultat optimal. Le Ian Canada IsolatorPi III supporte l’I2S 768kHz et le DSD natif jusqu’au DSD512.

Son architecture intelligente et bidirectionnelle lui permet de fonctionner avec des modules audio en mode esclave ou maître. De plus, la carte intègre un second connecteur GPIO 40 pins (non isolé) pour permettre l’intégration de modules supplémentaires, comme par exemple un récepteur IR ou un encodeur rotatif, tout en préservant le circuit isolé pour les modules audio.

Les points forts de l’isolatorPi III :

• Isolateur numérique 150MHz 5KV haute performance supportant l’I2S 768KHz et le DSD512.
• Fente d’espacement physique sur le circuit imprimé pour garantir le meilleur espace d’isolation possible.
• Architecture bidirectionnelle fonctionnant avec les cartes audio en modes horloge esclave et horloge maître.
• Sortie DSD natif possible en utilisant le décodeur DoP compagnon via le connecteur intégré.
• Bus I2C isolé pour la configuration et le contrôle de la carte audio.
• Connecteur GPIO supplémentaire non isolé de 40 broches permettant une connexion d’un MonitorPi/Pro, un contrôleur DAC ESS, un récepteur IR, un encodeur rotatif et beaucoup d’autres modules au RPi.
• Supporte 502DAC Pro, Hifiberry Digi Pro +, et toutes les autres applications basées sur WM8804 en mode master clock.

Caractéristiques techniques

Téléchargement

Manuel IAN CANADA ISOLATORPI III

Téléchargement (1.08M)
