Description

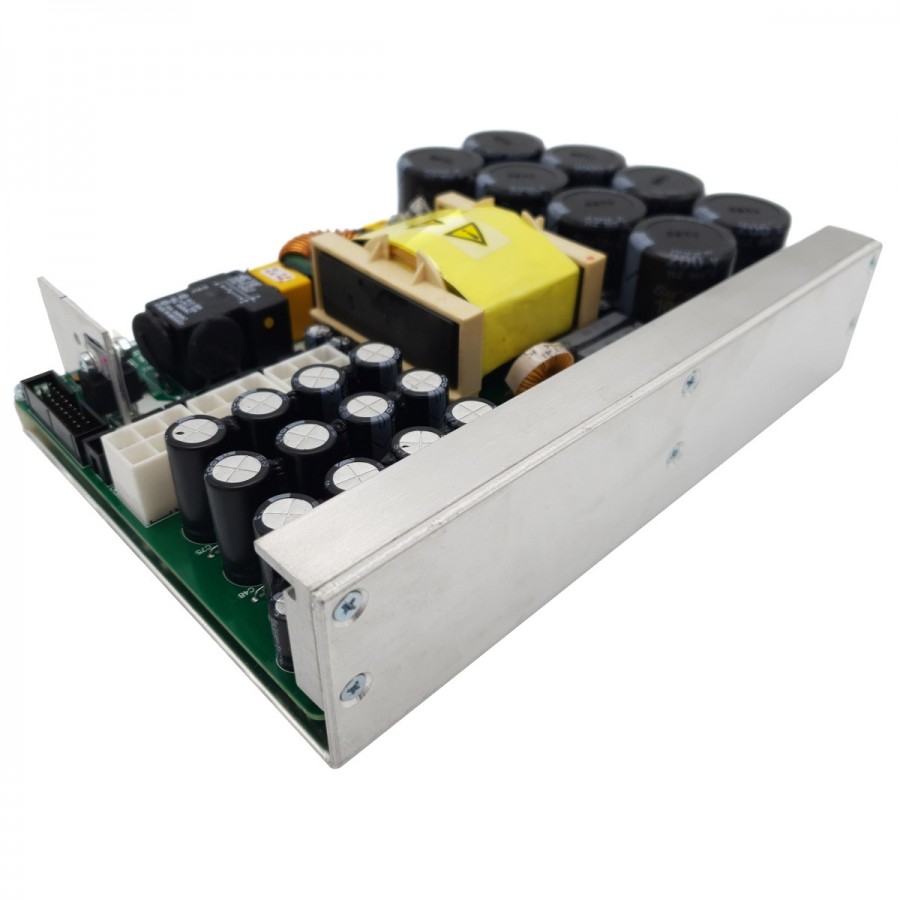

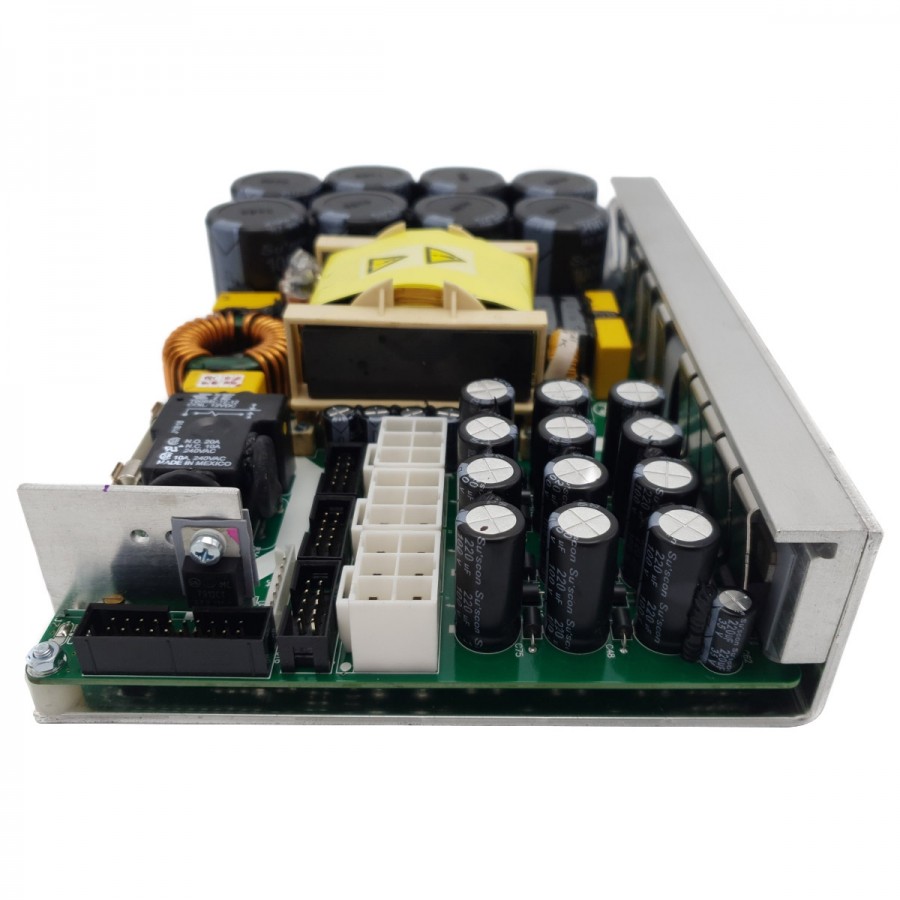

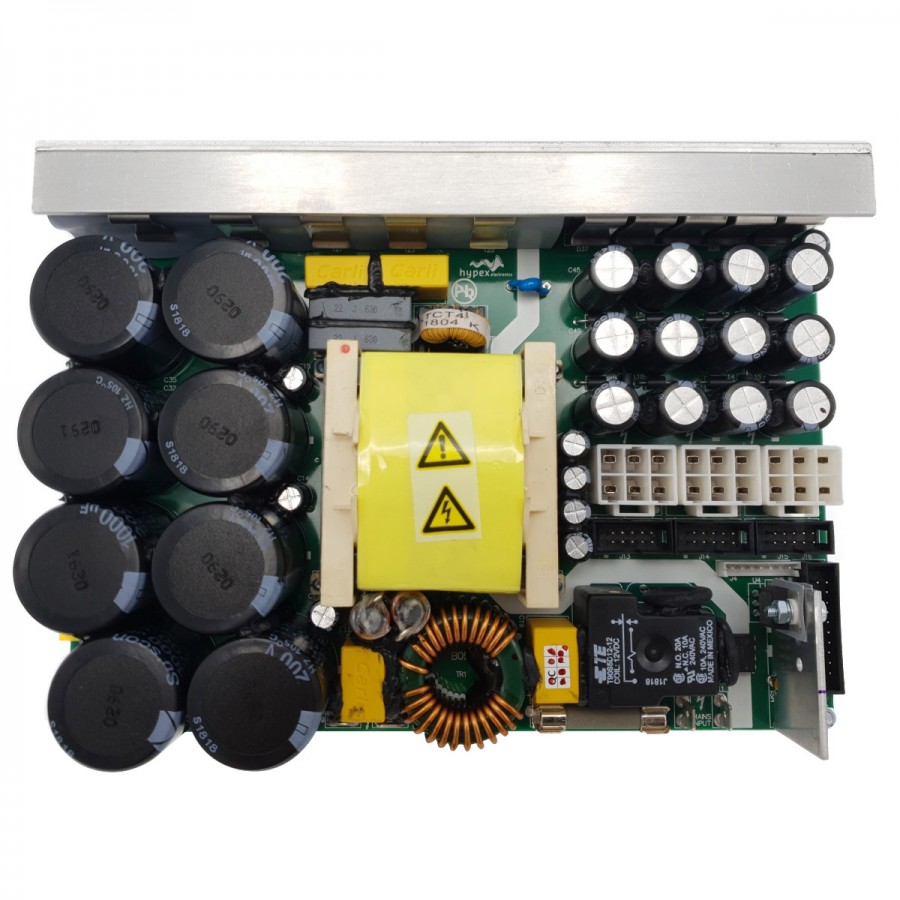

HYPEX SMPS3KA700
Module d’Alimentation à Découpage 3000W 2x85V
La SMPS3K est une alimentation à découpage à haut rendement spécialement conçue pour être utilisée avec les modules amplificateurs nCore et UcD. Ses caractéristiques principales sont son rendement élevé sur toute la plage de charge, un form factor réduit, un faible poids et une faible émission EMI. La SMPS3K intègre également une protection avancée contre les surintensités qui, en cas de surcharge temporaire, limite le courant de sortie. Si la surcharge persiste, l’alimentation passe en mode « hiccup » jusqu’à disparition de la surcharge. Cette fonction, combinée à d’importants condensateurs électrolytiques, permet de fournir une puissance dynamique élevée à l’amplificateur connecté. La SMPS3K dispose aussi d’une sortie auxiliaire symétrique et un circuit de contrôle pouvant s’interfacer directement avec les modules amplificateurs UcD / nCore.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module d’alimentation à découpage |
| Puissance max | 3000W @ 20Hz |
| Tension d’entrée | 90-132VAC 180-264VAC |
| Tension de sortie | 2x85VDC |
| Tension sortie auxiliaire | 2x23VDC |
| Fréquence de commutation | 100kHz |
| Général | |
|---|---|
| Dimensions | 200 x 145 x 55mm |
| Poids | 1.5kg |
Caractéristiques
| Entrées | Connecteur PCB |
| Sorties | Connecteur PCB |
| Tension de sortie (V) | 85.0 |
| Courant de sortie (A) | NC |
| Tension d’entrée (V) | 190.0 |
| Tension d’entrée (V) | 210.0 |
| Tension d’entrée (V) | 100.0 |
| Tension d’entrée (V) | 230.0 |
| Tension d’entrée (V) | 200.0 |
| Tension d’entrée (V) | 220.0 |
| Tension d’entrée (V) | 110.0 |
| Tension d’entrée (V) | 120.0 |
| Type d’Alimentation | Alimentation à découpage |
