Description

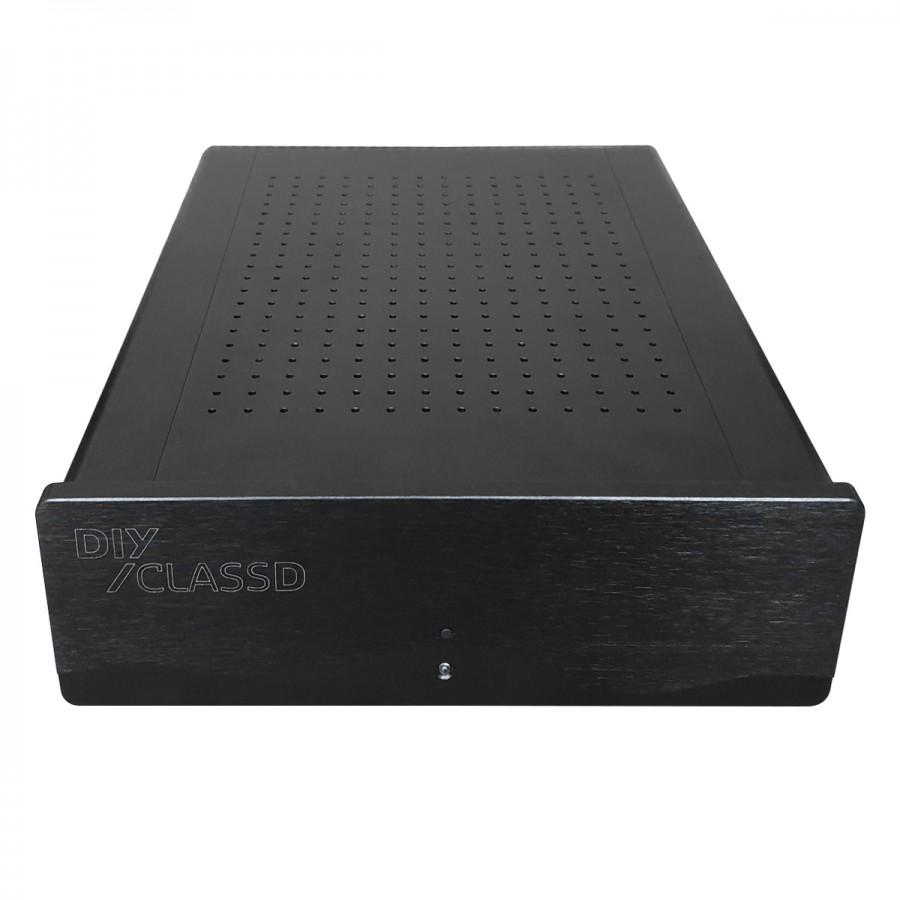

Hypex Nilai500DIY Kit
Kit Amplificateur Mono Class D 525W 4Ω
Ce kit basé sur un module d’amplification Nilai500DIY et une carte d’alimentation PS500DIY vous permettra de concevoir votre propre amplificateur Class D mono de 525W (sous 4Ω). Le Nilai500DIY se présente comme le successeur du NC400. Il intègre une toute nouvelle topologie de boucle de contrôle, faisant passer ses performances à un tout autre niveau, pour une restitution sonore fidèle et riche. L’ensemble assure en effet un très faible niveau de distorsion et de bruit, favorisant une reproduction audio pure.
Il est par ailleurs équipé d’un étage buffer entièrement discret et de régulateurs de tension intégrés. Associé à des composants de haute qualité soigneusement sélectionnés, le Nilai500DIY est une solution d’amplification d’exception, parfaitement complétée par l’étage d’alimentation PS500DIY.
Le kit contient un guide de montage pour un montage facile, vous permettant de monter vous-même cet amplificateur de puissance haut de gamme Seuls quelques outils sont nécessaires : une pince coupante, une clé plate de 5.5mm et une de 7mm ainsi qu’un tournevis plat de 3.5mm.
Guide de montage
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Kit amplificateur de puissance mono |
| Type d’amplification | Class D |
| Canaux | 1 (Mono) |
| Module d’amplification | Nilai500DIY |

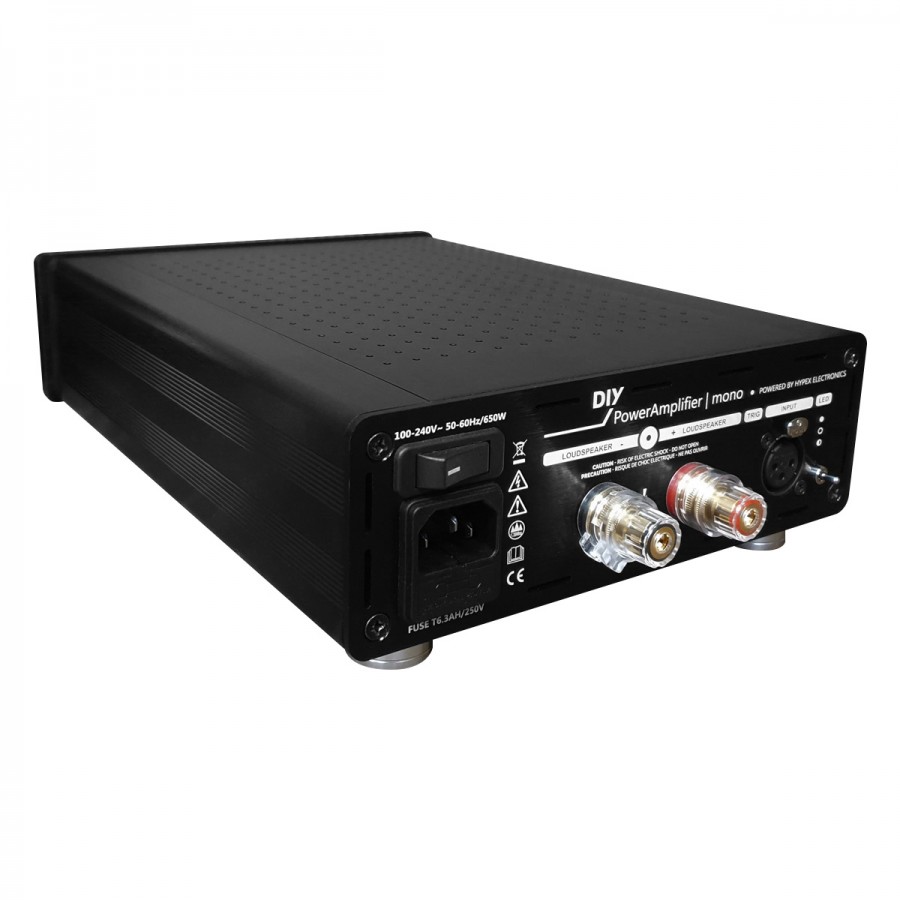

| Entrée | 1* XLR |
| Sortie | Borniers HP |
| Trigger | 12V |
| Puissance | 500W @ 2Ω, 1% THD 525W @ 4Ω, 1% THD 260W @ 8Ω, 1% THD |
| Sensibilité d’entrée | Gain faible : 12Vrms Gain moyen : 3.8Vrms Gain élevé : 1.9Vrms |
| Distorsion | 0.0005% @ 20Hz < f < 20kHz, 4Ω, P < 100W |
| Impédance d’entrée | 100kΩ |
| Impédance de sortie | 90µΩ f < 1kHz 85µΩ f < 20kHz |
| Spécifications | |
|---|---|
| Tension d’alimentation | 100-240VAC |
| Package | 1* Module Nilai500DIY Fils de câblage 1* Module d’alimentation PS500DIY 1* Boîtier aluminium Modules de contrôle Connectique Pieds Visserie |
Caractéristiques
| Entrées | XLR |
| Sorties | Borniers enceintes |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | Hypex Nilai500DIY |
| Puissance (W) | 525.0 |
Téléchargement
Guide de montage
Téléchargement (11.64M)
Schéma de câblage
Téléchargement (1.48M)
Guide de configuration
Téléchargement (1.39M)
