Description

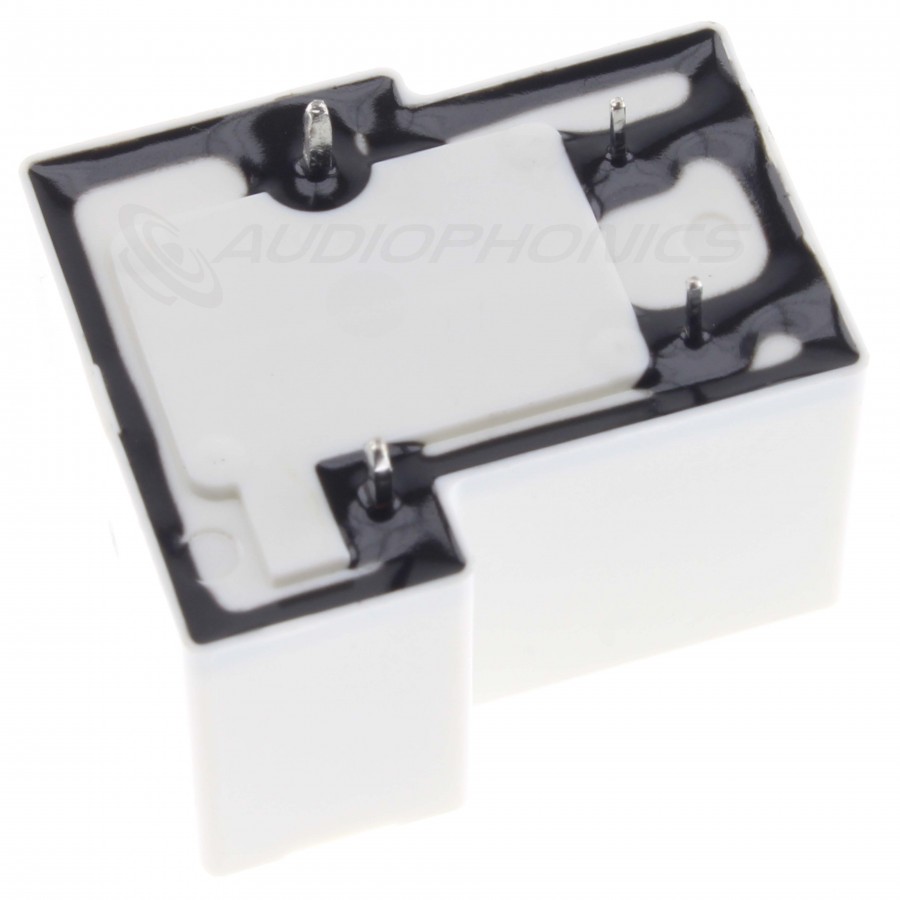

HF105F Relais de Puissance SPST-NO 12VDC 40A
Ce relais de puissance HF105F offre une conception soignée. Il est idéal pour la conception de modules audio DIY de grande qualité. Ce modèle dispose d’une configuration SPST-NO et d’une tension de 12V DC.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Relais de puissance |
| Type de relais | Électromagnétique |
| Configuration | SPST-NO |
| Tension nominale de bobine | 12V DC |
| Courant contacts max. | 40A |
| Tension de bobine min. | 9V DC |
| Temperature de fonctionnement | -55°C / 85°C |
| Tension de commutation | Max. 28V DC Max. 277V AC |
| Résistance de la bobine | 155Ω |
| Charge de contacts AC (avec charge de résistance) | 30A / 240V AC |
| Charge de contacts DC (avec charge de résistance) | 20A / 28V DC |
| Résistance des broches | 50mΩ |
| Matériau du contact | AgSnO2 (Argent/Dioxyde d’étain) |
| Consommation de courant de la bobine | 0.9W |
| Temps de réponse | 15ms |
| Temps de ralentissement | 10ms |
| Puissance de commutation | 560W 7.2kVA |
| Général | |
|---|---|
| Dimensions | 32.3 x 27.1 x 20mm |
| Package | 1x Relais de Puissance HF105F |
Caractéristiques
| Tension nominale (V) | 12.0 |
| Courant nominal (A) | 40.0 |
Téléchargement
HF105F – Datasheet
Téléchargement (109.55k)
