Description
GLA-XLR Module contrôle de volume symétrique
Module contrôle de volume symétrique avec Encodeur / Afficheur / Télécommande
Ce module de contrôle de volume GLA-XLR est composé d’un encodeur, un afficheur ainsi que d’une télécommande. Ce module incorpore une puce à faible distorsion (0.0003%) et adopte la méthode de division de tension avec résistance tout comme un potentiomètre classique. Son niveau de sortie maximum est de 4.2Vrms. La gestion du niveau sonore s’effectue sur une large plage de -97dB à 0dB sur potentiomètre avec fonction de mémorisation de volume. L’afficheur exprimera des valeurs de 0 à 95, un cran représentant 1dB.
Il est à noter que ce produit peut être utilisé avec signal asymétrique et signal symétrique. Quand il est utilisé avec des signaux asymétriques, il prend en charge le réglage du volume de 4 canaux. Lorsqu’il est utilisé avec un signal symétrique, il prend en charge le réglage de volume de 2 canaux et la puce NJW1195A passe en mode symétrique avec ultra-faible distorsion et faible niveau de bruit.
La tension d’alimentation du module est de +/-12V. DC. Ce module est idéal pour tout projet DIY nécessitant un contrôle de volume.
Composition du module GLA-XLR de contrôle de volume

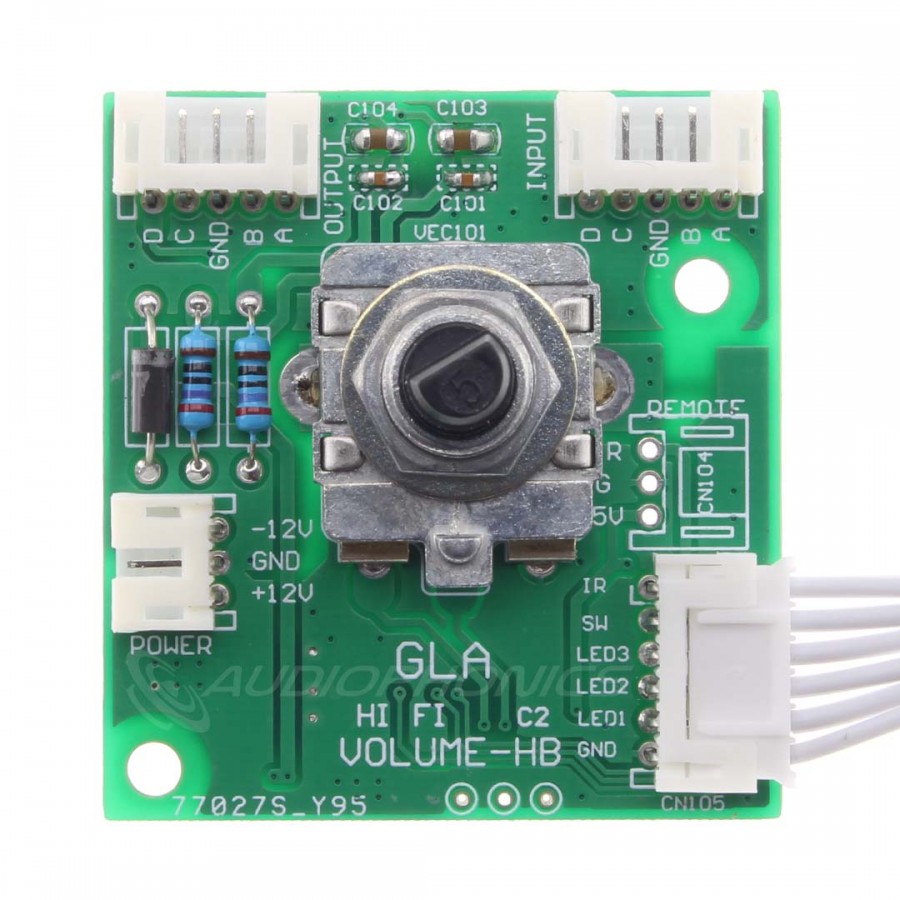

Encodeur
L’encodeur dispose d’un potentiomètre, de résistances ainsi que d’une puce NJW1195A. Cette dernière est une puce de contrôle de volume 2 canaux à faible bruit et faible distorsion. Un régulateur de tension 78M05 ainsi qu’un microcontrôleur STCW204S sont également présents.

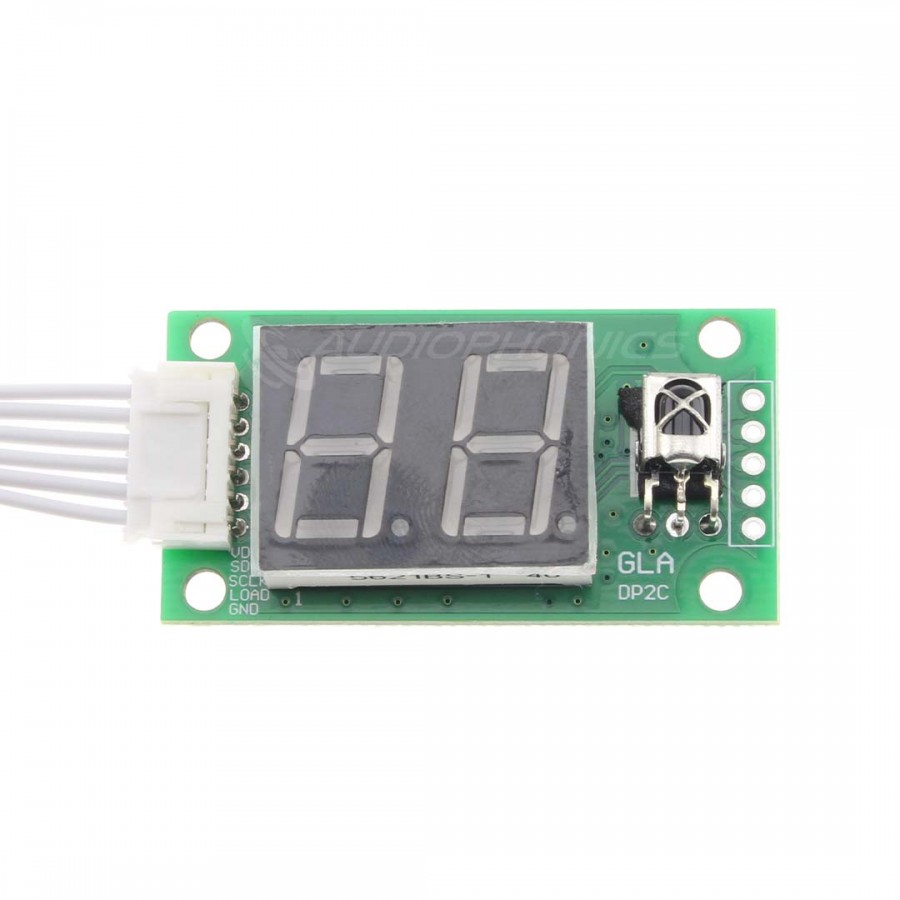

Afficheur
Côté afficheur on retrouve bien évidemment un écran LED mais également une LED d’indication avec récepteur IR. Le tout est porté par un microcontrôleur LED à 16 canaux JXI5020.
Télécommande
Une petite télécommande infrarouge permet de contrôler le niveau sonore ainsi que la fonction « Mute » à distance. Très pratique, cela évite de devoir se déplacer et utiliser systématiquement le potentiomètre pour accéder aux différents niveaux de volume.
Schéma de cablage symétrique
| 1 | Sortie de signal symétrique (A: L-) (B: L+) (C: R+) (D: R-) |
| 2 | Entrée de signal symétrique (A: L-) (B: L+) (C: R+) (D: R-) |
| 3 | Alimentation +/-12V connecteur 3 pins PH 2.0 |
| 4 | Pastille de soudure pour connecteur 3 pins PH2.0 supplémentaire |
| 5 | Connecteur module encodeur/afficheur |
| 6 | Connecteur module afficheur/encodeur |
| 7 | Display LED |
| 8 | Indicateur LED/Récepteur IR |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module contrôle de volume |
| Mode | Diviseur de tension |
| Entrée | 1x Entrée de signal symétrique connecteur PH 2.0 |
| Sortie | 1x Sortie de signal symétrique connecteur PH 2.0 |
| Plage de contrôle de volume | -97dB à 0dB |
| Niveau de distorsion | 0.0003% |
| Niveau de bruit de sortie | 1.26µV |
| Séparation des canaux | 120dB |
| Niveau de sortie | 4.2Vrms |
| Télécommande |
| Général | |
|---|---|
| Tension d’alimentation | +/-12V DC |
| Dimensions | Encodeur : 40 x 43mm Afficheur : 48 x 25mm (entraxes : 40x20mm /diamètre des trous : 3mm) |
| Conditionnement | 1x Module contrôle de volume (encodeur + afficheur) 1x Télécommande IR 2x Câble d’interconnection avec connecteur PH 2.0 5 pins (20cm) 1x Câble connecteur PH 2.0 3 pins vers fils nus |
Caractéristiques
| Entrées | PH 2.0mm |
| Sorties | PH 2.0mm |
| Canaux | 2 (Stéréo) |
| Canaux | 4 (Quad) |
