GLA Module contrôle de volume

Module contrôle de volume 50KOhm avec Encodeur / Afficheur / Télécommande

Ce module numérique GLA contrôleur de volume est composé d’un encodeur, un afficheur ainsi qu’une télécommande. Ce module est dédié au réglage du volume sonore et remplace les potentiomètres mécaniques traditionnels. Grâce à ses puces intégrées il permet d’éviter les bruits de glissements. Il est doté de nombreuses fonctions qui en font un choix idéal pour tout projet DIY :

• Mémoire de position de volume : le dernier niveau est conservé au réallumage.
• Mode muet : en utilisant la télécommande ou en effectuant une pression sur le potentiomètre.
• Large plage de contrôle de volume : -79db à +10dB
• Contrôle de tonalité : graves, médiums, aigus de -9db à +14dB
• Fonction de préamplification : cela permet d’avoir un bon volume de sortie sur les appareils à faible niveau de sortie tels que les ordinateurs portables ou les téléphones en activant le mode « loudness » (pour activer cette fonction il est nécessaire de court-circuiter la soudure OP1).
• Sortie de signal subwoofer sur pastilles à souder : fréquence de coupure à 85Khz (les câbles pour cette application ne sont pas fournis).
• Possibilité d’appairer une autre télécommande infrarouge : cette dernière devra obligatoirement être codée en NEC pour être prise en charge.

Ce module GLA possède une impédance d’entrée de 50KOhm avec un signal d’entrée et de sortie de 2.1Vrms (@ THD+N = 1%) pour une tension de fonctionnement située entre 12V et 15V DC.

Les élements du module de contrôle de volume

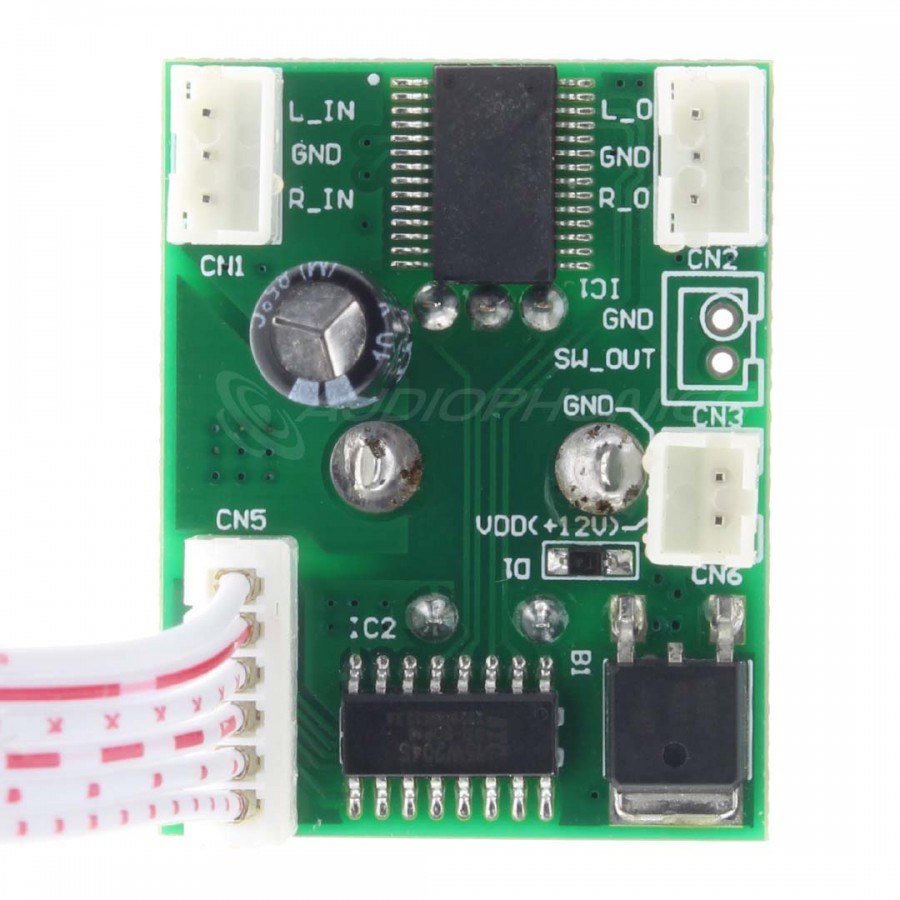

Encodeur

Ce premier PCB intègre un potentiomètre, 2 régulateurs de tension 78M09 et 78M05 ainsi qu’un microcontrôleur STC15W204S. Au niveau des entrées et sorties on retrouve une entrée de signal stéréo sur connecteur JST 3 broches ainsi que son homologue en sortie, une sortie subwoofer sur pastilles à souder et une entrée pour alimentation JST 2 broches. Il est ensuite relié à l’afficheur via un connecteur 6 broches.

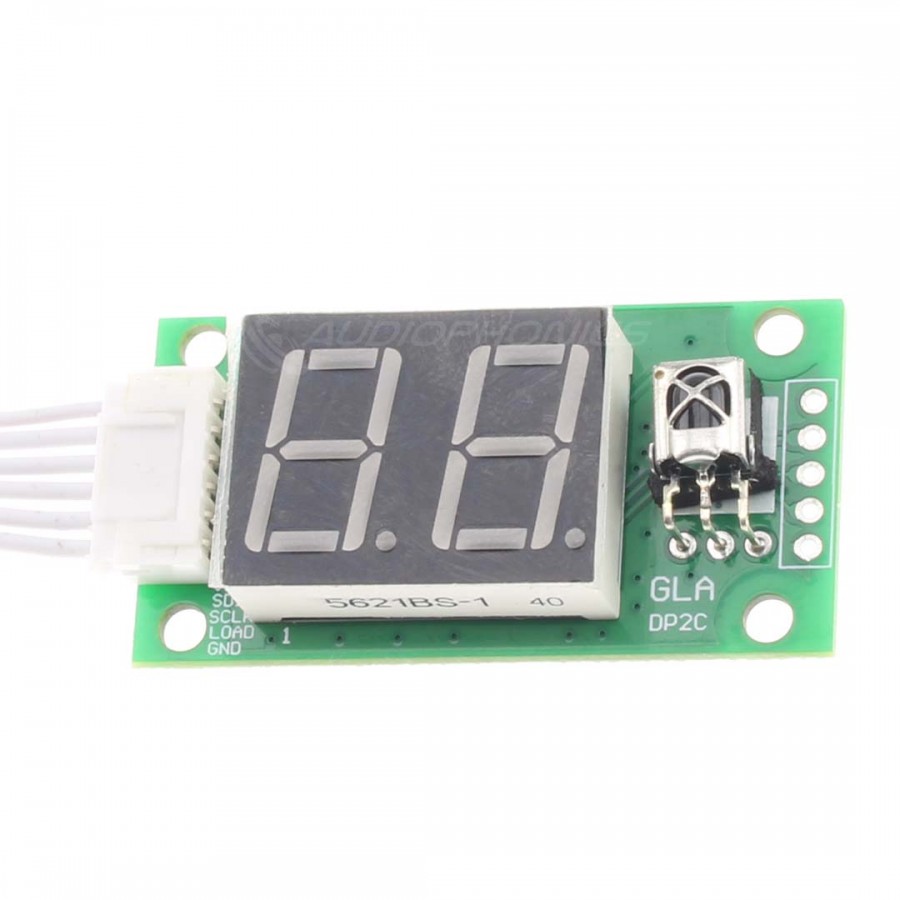

Afficheur

Ce module est doté d’un afficheur LED avec un microcontrôleur LED JXI5020 à 16 canaux. Il permet de contrôler l’intensité lumineuse et les informations à afficher sur l’écran. Un récepteur IR ainsi qu’un indicateur LED sont également présents sur la face avant du PCB.

Télécommande

Une petite télécommande infrarouge permet de contrôler le niveau sonore ainsi que la fonction « MUTE » à distance. Très pratique, cela évite de devoir se déplacer et utiliser systématiquement le potentiomètre pour accéder au contrôle de volume.

Aperçu du module contrôleur de volume

Comment utiliser les réglages d’égalisation

Une manipulation est nécessaire pour accéder aux réglages d’égalisation des basses, des médiums et des aigus. Tout d’abord, il faut mettre le module en mode « Mute » en appuyant brièvement sur le potentiomètre. Il faut ensuite appuyer sur le bouton du potentiomètre ou sur la fonction ON/OFF de la télécommande pendant 5 secondes jusqu’à ce que « Lo » s’affiche sur l’écran. Cela signifie que vous êtes bien entrée dans le mode de réglage de l’égalisation. Il faut ensuite tourner le potentiomètre pour activer le réglage sur « on ». Appuyez une fois brièvement sur le potentiomètre ou sur le bouton ON/OFF de la télécommande pour sélectionner les basses, les médiums ou les aigus puis ajuster les paramètres avec le potentiomètre.
Les fonctions réglables sont les suivantes :

• Egaliseur de volume : Affichage « Lo », réglable « on » ou « of »
• Basses : Affichage « S_ », réglable de +14dB à -9dB
• Mediums : Affichage « S-« , réglable de +14dB à -9dB
• Aigus : Affichage « S^ », réglable de +14dB à -9dB

Appairer une autre télécommande avec apprentissage des fonctions

Afin d’appairer une télécommande NEC, appuyez 5 secondes sur le potentiomètre jusqu’à ce que « Lo » s’affiche. Continuez ensuite d’appuyer jusqu’à ce que « 88 » s’affiche. Tournez ensuite le potentiomètre vers la gauche pour accéder au mode d’apprentissage. Lorsque « dn » s’affiche, appuyez sur le bouton Vol- de votre nouvelle télécommande. Si l’appairage est réussi, « uP » s’affichera sur l’écran. Appuyez ensuite sur le bouton Vol+. Si l’apprentissage est réussi, « — » s’affichera. Appuyez alors sur le bouton Mute. L’affichage écran devrait changer automatiquement pour signifier que l’apprentissage est opérationnel.

Seule les télécommandes NEC sont compatibles.

Caractéristiques techniques

Caractéristiques
