Description

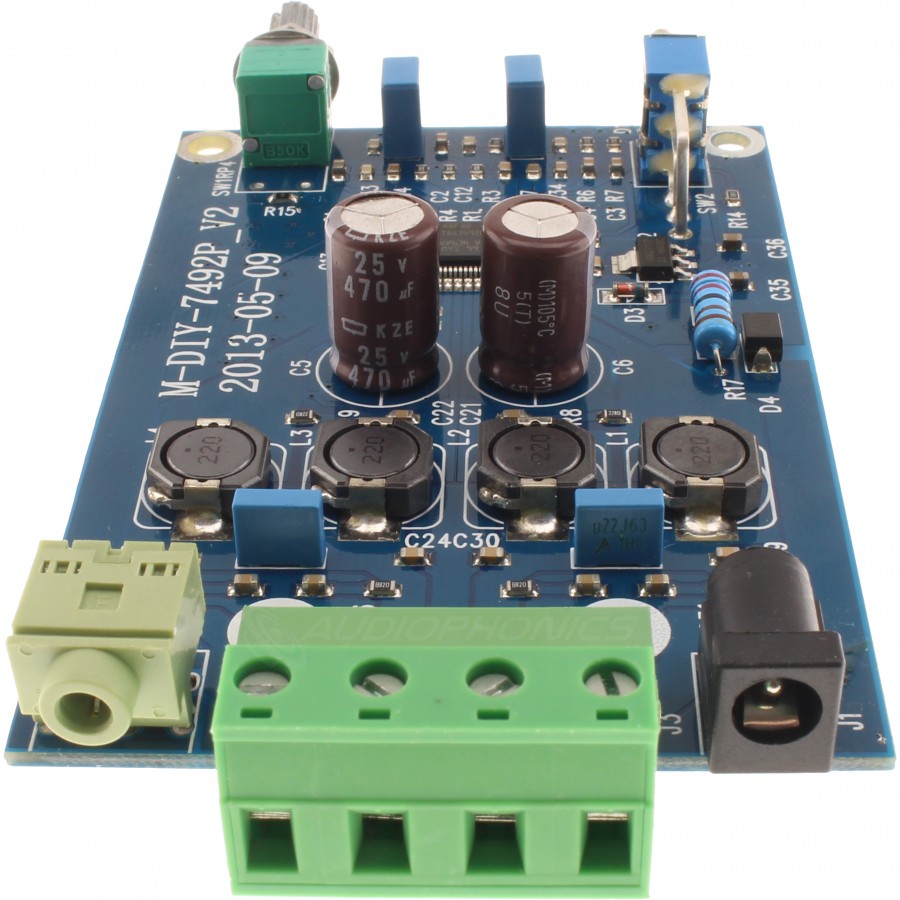

FX-AUDIO M-DIY-7492P Module Amplificateur Class D TDA7492P 2x25W
Avec le M-DIY-7492P, FX-Audio nous propose un module d’amplification basé sur une puce TPA7492P. Avec une puissance de sortie de 2 x 25W et une architecture de Class D garantissant un excellent rendement, cette puce fait de ce module le candidat idéal à la conception de nombreux système audio. De plus, ce module intègre directement sur son PCB un contrôleur de volume par potentiomètre ainsi qu’une fonction mute/standby. Enfin, ce module inclut une puce BCD6S (Bipolar-CMOS-DMOS), permettant, entre autres, une réduction de la diaphonie pour une qualité de la reproduction sonore optimale.
| 1 | Sortie bornier haut-parleur |
| 2 | Entrée Jack 3.5mm |
| 3 | Potentiomètre de contrôle de volume |
| 4 | Alimentation Jack DC (+ à l’intérieur / – à l’extérieur) |
| 5 | Interrupteur |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Puce d’amplification | TPA7492P |
| Type d’amplification | Class D |
| Puissance | 2x25W |
| Rendement | 90% |
| Taux de distorsion harmonique (THD) | <0,01 % |
| Impédance | 4Ω, 6Ω, 8Ω |
| Entrée | 1x Jack 3.5mm |
| Sortie | 1x Bornier haut-parleur |
| Général | |
|---|---|
| Alimentation | Jack DC 5.5mm 12-24V |
| Dimentions | 100 x 66 x 18mm |
| Entraxes | 23mm / 56 mm |
| Conditionnnement | 1x FX-AUDIO M-DIY-7492P |
Caractéristiques
| Entrées | Jack 3.5mm |
| Sorties | Borniers enceintes |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TDA7492PE |
| Puissance (W) | 25.0 |
