FiiO K11 R2R DAC Amplificateur Casque 24bits 384kHz DSD256 Argent

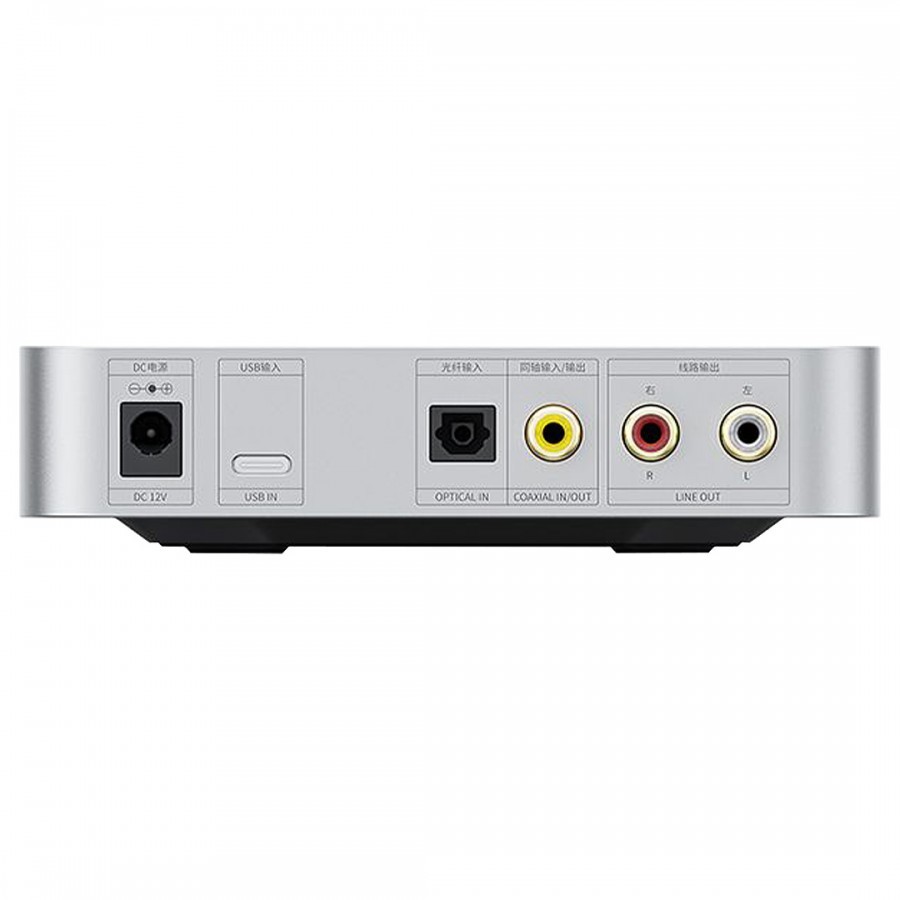

Le FiiO K11 R2R, version R2R de son cousin le K11, est un petit DAC / amplificateur casque polyvalent et performant. Il repose sur un réseau de résistances et des composants audiophiles tels qu’un microcontrôleur GD32F303RET6, deux AOP TI OPA1642, deux puces d’amplification SGM8262 et un contrôleur de volume R2R NJW1195A. Le FiiO K11 R2R est donc en mesure de supporter des taux d’échantillonnage jusqu’au PCM 24bit 384kHz et DSD natif jusqu’au DSD256 tout en délivrant jusqu’à 2x1300mW sous 32 ohm sur sa sortie casque symétrique. À cela s’ajoutent trois niveaux de gain lui permettant de piloter la majorité des casques audio du marché. Par ailleurs, le DAC dispose des modes NOS et OS pour une restitution sonore finale adaptée à tous types de sources ainsi qu’à la préférence de chaque utilisateur. Côté interface, le K11 R2R profite d’une entrée USB, d’une entrée optique Toslink, d’une entrée/sortie coaxiale, d’une sortie ligne RCA et, bien entendu, de deux sorties casque : jack 6.35mm asymétrique et jack 4.4mm symétrique. L’ensemble est complété par un bel écran LCD et un logo illuminé pour une esthétique moderne.

FiiO K11 R2R : DAC R2R 24bit symétrique

Le K11 R2R se dote de deux réseaux de 48 résistances par canal pour un total de 192 résistances offrant une conversion précise et détaillée du signal sonore. Il profite donc d’une architecture symétrique réduisant le niveau de bruit et les harmoniques indésirables. DAC performant, il est en capacité de supporter des taux d’échantillonnage jusqu’au PCM 24bit 384kHz et DSD256 natif via son entrée USB.

FiO K11 R2R : DAC R2R en mode OS et NOS

Le mode NOS (Non-Oversampling) permet de conserver le taux d’échantillonnage du signal entrant pour un rendu authentique, tandis que le mode OS (Oversampling) permet de suréchantillonner le signal entrant à 384kHz pour des performances audio supérieures et un son clair.

FiiO K11 R2R : un contrôle de volume performant

Bénéficiant d’une puce de contrôle de volume NJW1195A à résistances, le K11 R2R est en mesure de contrôler précisément son volume de sortie tout en préservant le niveau de distorsion et de bruit du signal.

FiiO K11 R2R : 3 niveaux de gain ajustables

Les sorties casques jack 6.35mm asymétrique et jack 4.4mm symétrique du FiiO K11 R2R bénéficient de 3 niveaux de gain avec des courbes de volume adaptées, leur permettant de piloter un grand nombre de casques audio disponibles sur le marché. Cela offre la possibilité d’utiliser le K11 R2R avec des IEM ou un casque audio, qu’ils possèdent une faible ou une forte sensibilité et impédance.

FiiO K11 R2R : une puissance de sortie considérable

Sous une charge de 4 ohm, ce petit DAC / amplificateur casque est en mesure de délivrer jusqu’à 2x1300mW sur sa sortie symétrique.

FiiO K11 R2R : un circuit audiophile

Le signal audio transite par des composants audiophiles au sein du K11 R2R. En effet, on retrouve tout d’abord une interface USB, suivie d’un pont audio et d’un FPGA, débouchant sur les réseaux de résistances R2R effectuant la conversion numérique/analogique du signal. Vient ensuite l’étage d’amplification composé d’AOP TI OPA1642, d’un filtre passe-bas, du contrôleur de volume NJW1195A et du contrôle de gain, avant de finir sur l’étage de sortie avec deux puces d’amplification SGM8262. Un circuit de protection ainsi qu’un système anti-pop permettent également de protéger votre casque ou votre paire d’écouteurs intra-auriculaires.

FiiO K11 R2R : une apparence soignée

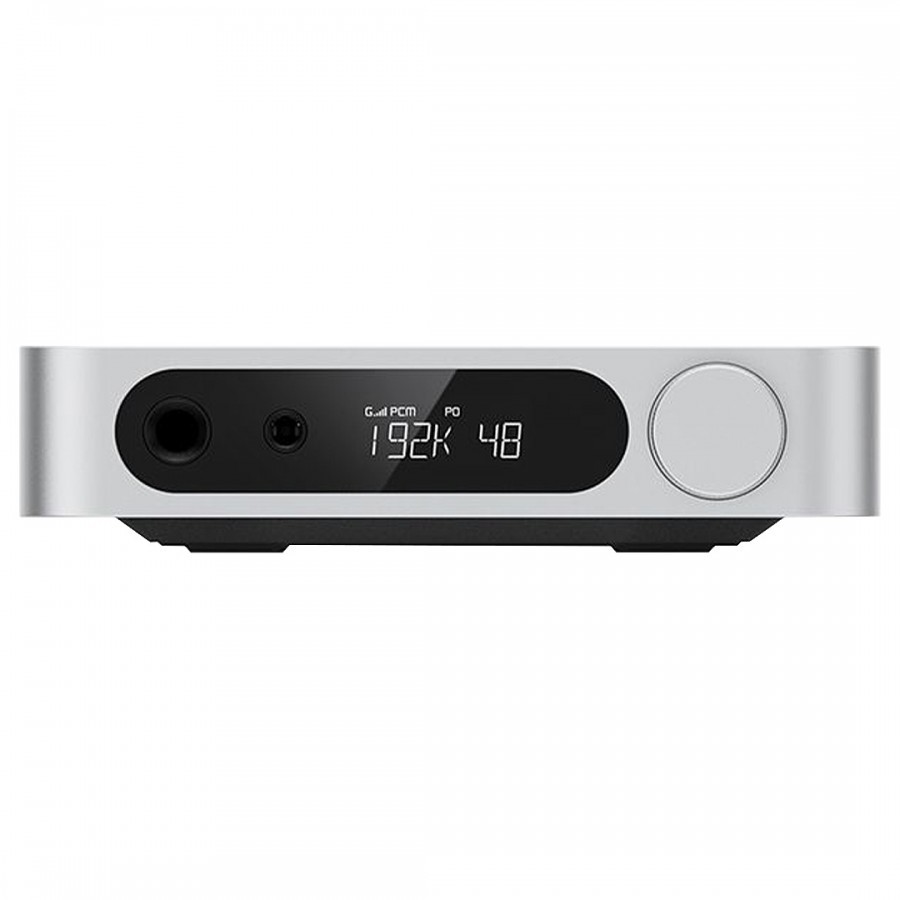

Sur la face avant du K11 R2R on retrouve un bel écran LCD, diffusant les informations liées à la résolution du fichier en cours de lecture, au niveau de volume et de gain ou encore l’entrée active.

FiiO K11 : Un logo illuminé sur la face supérieure

Sur la face supérieure du K11, le logo FiiO est illuminé à l’aide de différentes LED dont vous pouvez ajuster la luminosité, la couleur ainsi que les animations de motifs lumineux.

FiiO K11 R2R : un étage d’alimentation à faible bruit

L’étage d’alimentation du FiiO K11 R2R utilise pas moins de 17 régulateurs LDO à faible bruit ainsi que deux convertisseurs DC-DC permettant d’alimenter séparément les circuits analogiques et numériques de l’appareil. Le K11 R2R bénéficie donc d’une alimentation propre et stable de ses différents circuits.

Les petits + du FiiO K11 R2R

Des connecteurs qualitatifs

Une dissipation de la chaleur efficace

Protection EMI/RFI en cuivre phosphoré

Aperçu du FiiO K11 R2R

Caractéristiques techniques

Caractéristiques
