Description
E1DA COSMOS SCALER
Préamplificateur Symétrique à Gain Variable et Faible Bruit pour COSMOS ADC
Le Cosmos Scaler est un préamplificateur à gain variable et faible bruit conçu spécifiquement pour les Cosmos ADC de la marque. Il incorpore des composants de qualité tels que deux AOP OPA1612 et deux OPA1656, des résistances Viking ainsi que des condensateurs Murata et Samsung COG. En matière de connectivité, il dispose de deux canaux d’entrée symétriques acceptant des jack 3.5mm TRS avec une impédance de 200/100kOhms (symétrique/asymétrique) et jusqu’à 20/10Vrms (symétrique/asymétrique). Un mode mono est également disponible en utilisant l’entrée jack 3.5mm de gauche. Pour les sorties, on retrouve deux connectiques jack 3.5mm symétriques dont l’impédance de sortie est de 20/10Ohms (symétrique/asymétrique) et la puissance jusqu’à 20/10Vrms suivant si le signal est symétrique ou asymétrique. Le Cosmos Scaler possède 16 positions de gain de 0 à 26dB et une position de réglage automatique.

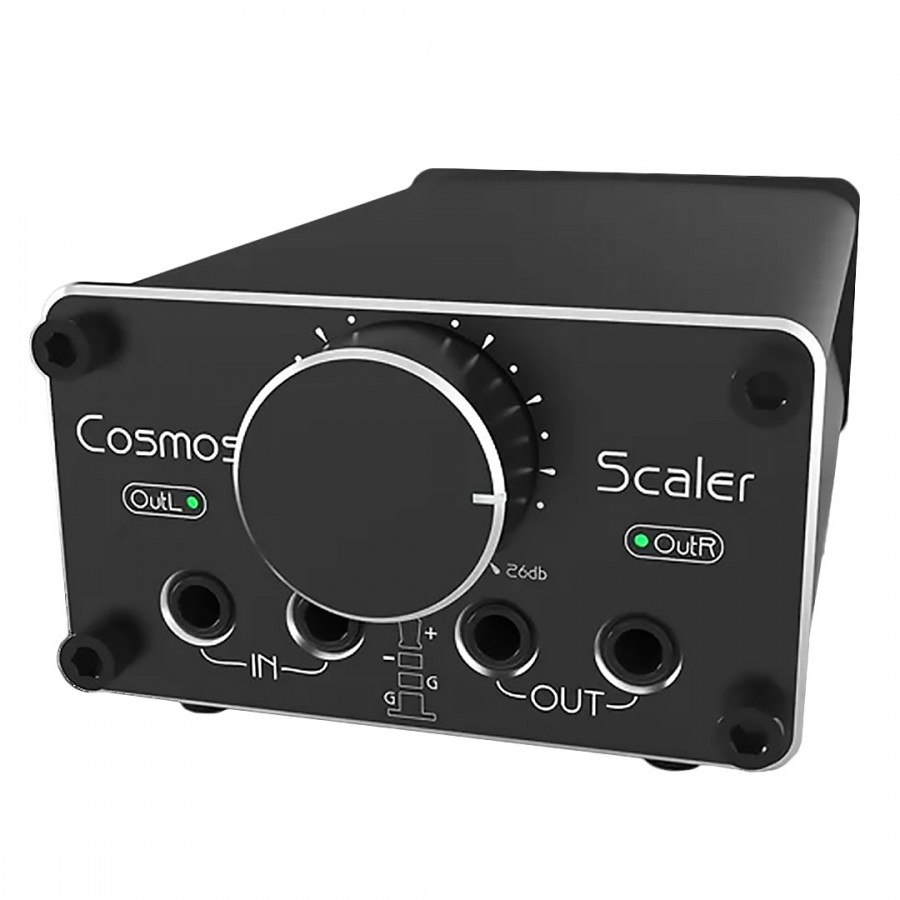

Des indications LED sont disponibles sur la face avant indiquant la puissance de sortie de chaque canal.
- 1.7Vrms < LED BLEU < 4.5Vrms
- 4.5Vrms < LED Verte < 10Vrms
- LED Rouge > 10Vrms

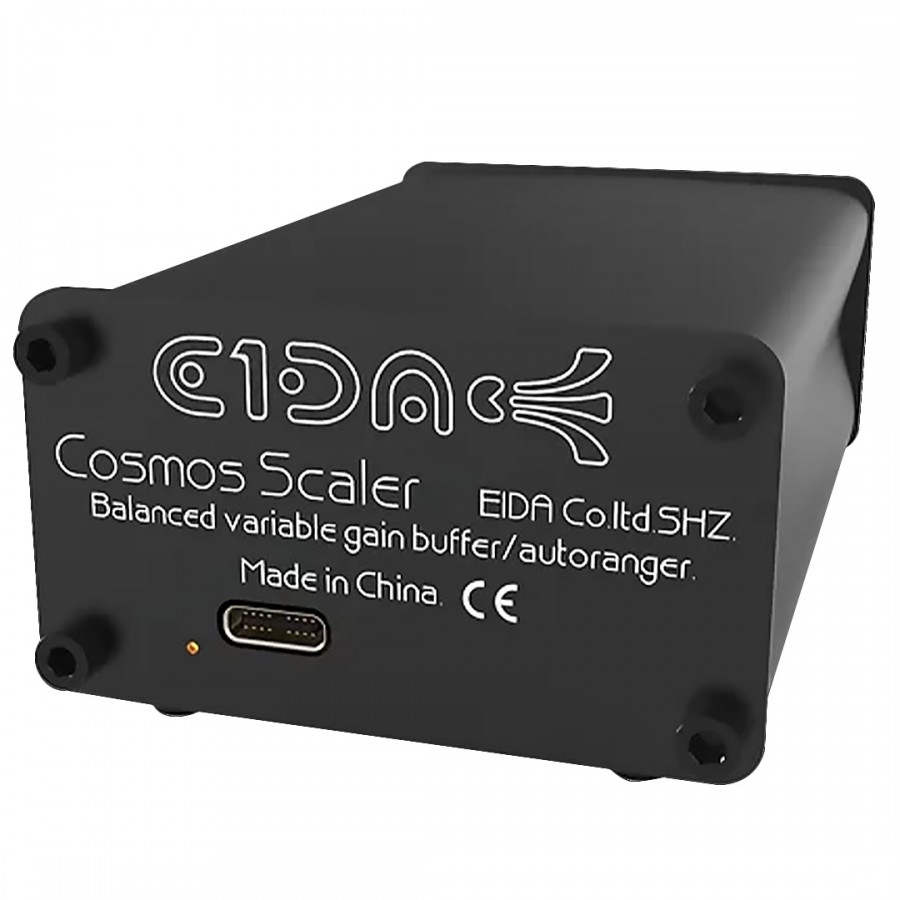

En ce qui concerne l’alimentation du Cosmos Scaler, elle se fait via une connectique USB-C (+5V, courant de repos <500 mA).
Attention : pour fonctionner de manière totalement symétrique, le COSMOS SCALER de E1DA nécessite des câbles Jack TRS 3 pôles vers XLR pour une connexion avec le COSMOS ADC.
Fonctionnement du mode mono
Il est possible d’utiliser le Cosmos Scaler en mode mono grâce à l’entrée jack 3.5mm du canal gauche. Le signal sera automatiquement transmis sur le canal droit pour fonctionner en mode mono avec le Cosmos ADC. Les câbles jack 3.5mm vers XLR du Cosmos APU fonctionnent pour le mode mono entre le Cosmos Scaler et le Cosmos ADC.
Les réglages de gain
Avec le bouton rotatif, on accède aux 16 positions de réglage de gain qui sont les suivantes : 0, 7, 10.7, 13.38, 15.788, 17.38, 18.673, 19.844, 21.08, 21.98, 22.764, 23.513, 24.336, 24.965, 25.527, 26.078. En ce qui concerne la position « Auto » le Cosmos Scaler fonctionne comme un autoranger ultra rapide (100ms) avec pour cible le canal gauche en sortie à 4.5Vrms. La tension de sortie du canal droit est ignorée. La plage de fréquence valide pour l’autoranger est de 20Hz-20kHz.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Préamplificateur contrôleur de volume |
| Composants amplification | 2x OPA1612 2x OPA1656 |
| Entrées | 1x Entrée symétrique sur 2x jack 3.5mm TRS 3 pôles 1x Entrée mono sur jack 3.5mm (entrée jack 3.5mm de gauche) |
| Sorties | 1x Sortie symétrique sur 2x jack 3.5mm TRS 3 pôles |
| Niveaux de gain | 16 niveaux : 0, 7, 10.7, 13.38, 15.788, 17.38, 18.673, 19.844, 21.08, 21.98, 22.764, 23.513, 24.336, 24.965, 25.527, 26.078. |
| Gain auto | |
| Réponse en fréquence | 2hZ -570kHz @ 26dB gain (+0.5/-3dB) 2Hz-7/11kHz @0dB gain (la sortie du Scaler est stable jusqu’à 7m de câble micro) |
| Résidu de bruit | 250nVrms (A) @ 26dB gain |
| Crosstalk | L->R -133db, R->L -158db @ 1kHz l’entrée non utilisée est court-circuitée @0db gain |
| Général | |
|---|---|
| Alimentation | USB-C (+5V, courant de repos <500 mA). |
| Dimensions | 104 x 61 x 39mm |
| Poids | 160g |
| Conditionnement | 1x E1DA COSMOS SCALER Préamplificateur Contrôleur de Volume |
Caractéristiques
| Entrées | Jack 3.5mm |
| Sorties | Jack 3.5mm |
| Couleur | Noir |
| Class | NC |
| Télécommande | Non |
