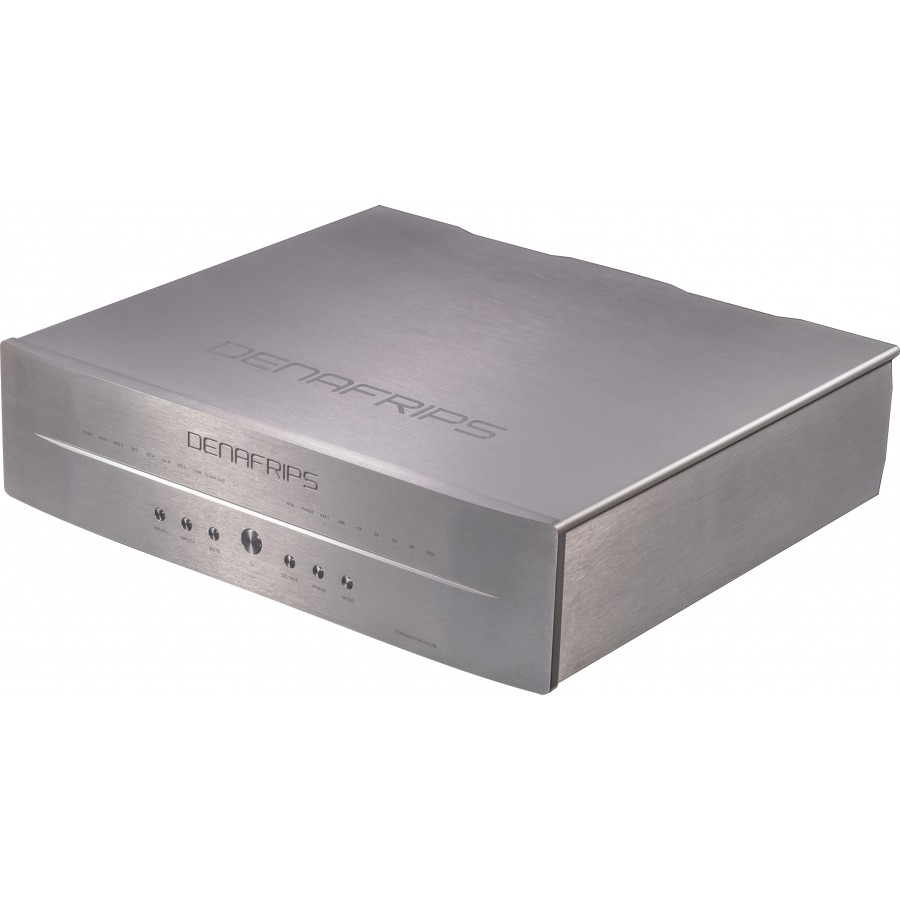

DENAFRIPS TERMINATOR PLUS 12TH DAC R2R NOS Symétrique Argent en stock

Denafrips Terminator PLUS 12Th DAC R2R NOS Symétrique 24bit 1536kHz DSD1024 Argent

Le Denafrips Terminator PLUS 12Th est un DAC R2R NOS symétrique high-end extrêmement performant, capable de dévoiler un son d’une incroyable pureté et richesse. Il profite d’une conception sans compromis, pensé pour offrir la meilleure expérience musicale possible !

Points clés :

• Alimentation très faible bruit
• Horloges OCXO haute précision
• Isolation totale des modules numériques et R2R
• Buffer FIFO adaptatif et reclocker
• Support des flux DSD1024 et PCM 1536kHz via USB et I2S
• Interface USB proriétaire via microcontrôleur STM32F446 basé sur la technologie AMR
• Driver USB Thesycon
• Double entrée AES/EBU
• Filtres slow / sharp
• Configuration du pinout I2S
• Configuration I2S DSD

Denafrips Terminator PLUS 12Th : Un DAC d’exception

Le module de conversion numérique / analogique du Denafrips Terminator PLUS et ses réseaux ladder R2R sont parfaitement isolés. Les deux cartes sont physiquement reliées par le module d’horloge OCXO. L’isolation physique permet de réduire le bruit de fond et d’obtenir un meilleur rapport signal / bruit.

Le Terminator PLUS est équipé de deux horloges OCXO fonctionnant à 45.1584MHz et 49.152MHz. Encapsulées dans un boîtier métallique, situé au centre du DAC, ces OCXO sont spécialement conçus pour les applications audio high-end avec un bruit de phase ultra faible et une très grande précision. Les deux OCXO sont alimentés par le circuit d’alimentation entièrement repensé, fournissant un courant constant aux horloges. Les réserves de puissance adéquates garantissent la linéarité et la stabilité du signal d’horloge.

Le jitter est également réduit par le reclockage du buffer FIFO. La mémoire tampon FIFO adaptative stocke les données audio numériques. Ces dernières directement lues en utilisant l’OCXO à très faible bruit de phase situé directement dans le DAC.

Le Terminator PLUS met également à disposition une sortie d’horloge OCXO permettant de synchroniser parfaitement plusieurs appareils audio.

Denafrips Terminator PLUS 12Th : Un étage d’alimentation surdimensionné

Le Denafrips Terminator PLUS 12Th intègre son propre étage d’alimentation linéaire, situé sous la carte DAC et séparé de celle-ci par une cloison en acier afin d’éviter toutes interférences. L’alimentation en elle-même utilise notamment deux larges transformateurs toriques O-Core pour les sections numériques et analogiques et des condensateurs à faible ESR pour fournir un signal électrique à l’ensemble des circuits audio.

Denafrips Terminator PLUS 12Th : Traitement du signal par FPGA

Afin d’assurer un chemin de signal le plus court possible, le traitement des signaux I2S et SPDIF est assuré par une puce FPGA, sans autre puce de conversion.

Denafrips Terminator PLUS 12Th : Des composants exceptionnels choisis à la main

En plus de subtils changements apportés à la façade de leur mythique DAC, Denafrips nous propose ici une évolution du Terminator, non seulement par des améliorations de conception tel que le re design du circuit d’alimentation des horloges OCXO, mais aussi par l’extrême soin apporté au choix de chacun des composants. En effet, les différents éléments qui composent le Terminator PLUS, des horloges OCXO au réseaux ladder R2R ont été sélectionné à la main pour garantir une qualité de conception inégalée à ce jour. Ces évolutions résultent dans une diminution du taux de distorsion harmonique, permettant une restitution du signal sans compromis.

Denafrips Terminator PLUS 12TH : Connectique

Le Denafrips Terminator PLUS 12Th profite également d’une connectique complète, permettant une intégration aisée au sein de la très grande majorité des systèmes audio. On y retrouve en entrée de l’USB-B, de l’I2S RJ45 LVCMOS, de l’I2S RJ45 LVDS, de l’I2S HDMI LVDS, de l’AES/EBU, de l’optique Toslink, et du coaxial. On retrouve en sortie du RCA stéréo asymétrique et du XLR stéréo symétrique. Deux sorties d’horloge permettent également de synchroniser parfaitement les horloges du Terminator PLUS et d’un autre appareil audio pour optimiser parfaitement les performances du système.

Caractéristiques techniques

Caractéristiques

Téléchargement

DENAFRIPS TERMINATOR PLUS 12TH

Mode d’emploi

Téléchargement (2.38M)

DENAFRIPS TERMINATOR PLUS 12TH

Driver

Téléchargement (4.29M)
