Denafrips Iris 12Th Interface Digitale DDC USB I2S SPDIF 32bit 384kHz DSD512 Noir
Tout premier convertisseur numérique-numérique ou interface digitale (DDC) USB de Denafrips, le Iris 12Th est le fruit de 3 ans de recherche et développement par la marque qui profite de son important savoir-faire concernant la conception de DAC et technologies connexes.
Cette interface vous permettra d’étendre la connectique numérique de votre système audio ou d’un ordinateur, tout en en améliorant la qualité sonore. L’Iris s’associe par ailleurs parfaitement avec un large éventail de marques et modèles de DAC du marché. Le flux de données du signal numérique USB entrant subit en effet une mise en mémoire par le buffer FIFO et est ensuite reclocké à l’aide de l’horloge femtoseconde intégrée. Cette procédure minimise considérablement le jitter, garantissant un signal dénu de bruit numérique. De plus, le Iris 12th profite d’une isolation galvanique, protégeant le signal des interférences électriques et maintenant l’intégrité du signal tout au long du processus de conversion.

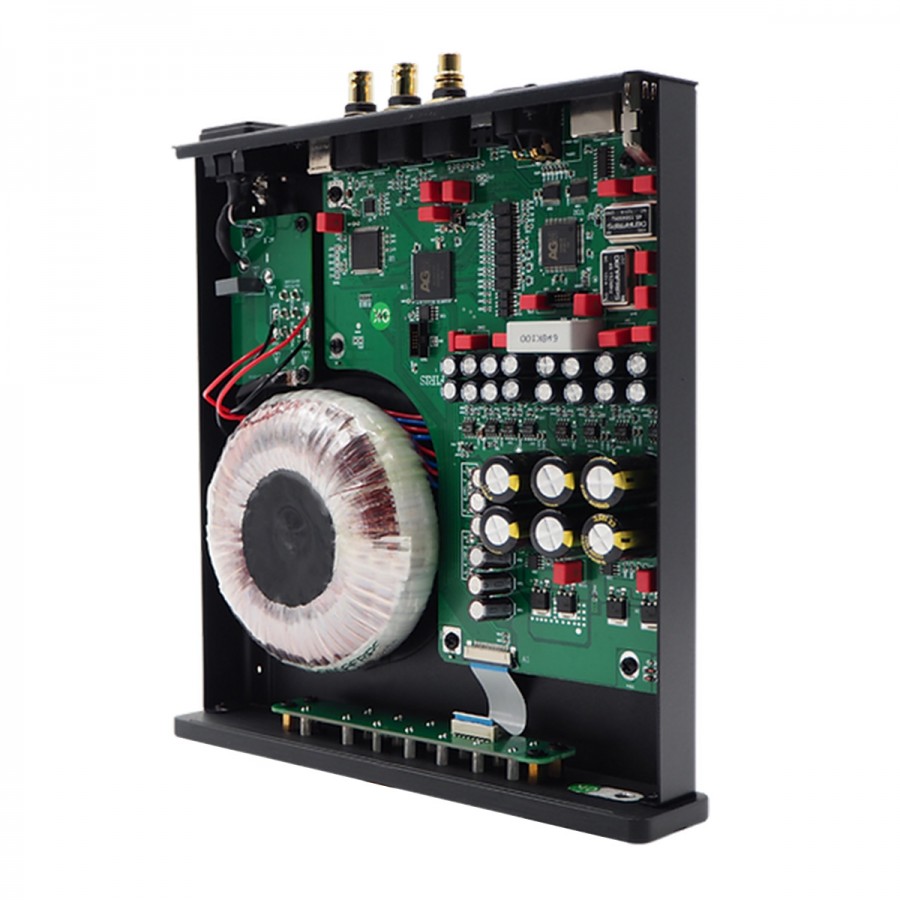

L’étage d’alimentation du Iris 12Th est également optimisé afin de fournir à l’ensemble des circuits un signal électrique propre et stable. On y retrouve notamment un large transformateur O-Core en cuivre UP-OCC de 60VA ainsi que 8 régulateurs de tension LDO de précision.
Points clés :
- Architecture de traitement FPGA DSP propriétaire
- Buffer FIFO et reclocking avec horloge intégrée
- Oscillateur TCXO
- Isolation optique de toutes les interférences d’entrée
- Solution audio USB propriétaire via le MCU STM32F446 basé sur la technologie AMR
- Interface USB propriétaire via microcontrôleur STM32F446 basé sur la technologie AMR
- Driver USB Thesycon
- Horloges externes supportées
- Transformateur O-Core cuivre UP-OCC 60VA
Qu’est-ce qu’un DDC ?
Un DDC ou convertisseur numérique-numérique permet de transformer un signal audio numérique d’un format vers un autre. Son objectif premier est de faciliter les interconnexions entre différents appareils audio.
En plus de cette conversion, le Denafrips Iris 12th utilise des techniques de traitement avancées afin d’améliorer la qualité sonore du signal de sortie.
Denafrips Iris 12TH : Connectique

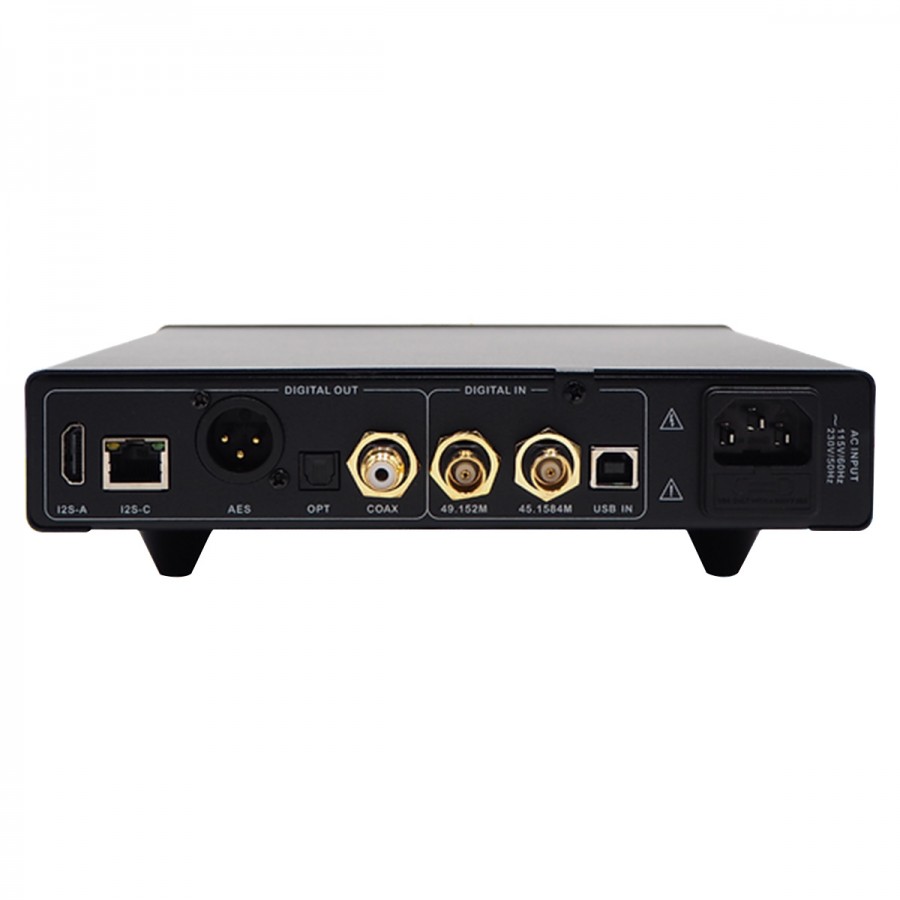

Le Denafrips Iris 12Th profite d’une connectique complète. Si l’entrée se fait simplement sur un port USB-B, on retrouve en sortie de l’I2S HDMI LVDS, de l’I2S RJ45 LVCMOS, de l’AES/EBU, de l’Optique Toslink et du coaxial. Le Iris 12Th met également à disposition des entrées BNC pour y brancher une horloge externe.
| 1 | Sortie I2S HDMI LVDS |
| 2 | Sortie I2S RJ45 LVCMOS |
| 3 | Sortie AES/EBU |
| 4 | Sortie optique Toslink |
| 5 | Sortie coaxiale |
| 6 | Entrée horloge 49.152MHz |
| 7 | Entrée horloge 45.1584MHz |
| 8 | Entrée USB-B |
| 9 | Connecteur d’alimentation |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Interface numérique (DDC) |
| Entrées | 1x USB-B Entrées horloge externe 45.1548MHz / 49.152MHz |
| Sorties | 1x Coaxial 1x Optique Toslink 1x AES/EBU 1x I2S HDMI LVDS 1x I2S RJ45 LVCMOS |
| Taux d’échantillonnages supportés | USB : PCM jusqu’à 768kHz, DSD jusqu’au DSD512 I2S : PCM jusqu’à 384kHz, DSD jusqu’au DSD512 Optique / Coaxial / AES : PCM jusqu’à 24bit 192kHz, DSD DoP jusqu’au DSD64 |
| Général | |
|---|---|
| Tension d’alimentation | 100-240VAC 50/60Hz (sélectionnable) |
| Consommation | ≤ 20W |
| Couleur | Noir |
| Dimensions | 220 x 250 x 62mm |
| Poids | 3.5kg |
| Package | 1x Denafrips Iris 12TH |
Caractéristiques
| Entrées | USB |
| Sorties | Optique Toslink |
| Sorties | Coaxial SPDIF |
| Sorties | I2S via RJ45 |
| Sorties | I2S LVDS via HDMI |
| Sorties | AES/EBU |
| Sorties | I2S LVCMOS via RJ45 |
| Taux d’échantillonnage max | DSD512 |
| Taux d’échantillonnage max | 768kHz |
| Couleur | Noir |
| Puce interface | FPGA |
Téléchargement
Iris – Driver
Téléchargement (4.29M)
Iris – Notice (EN)
Téléchargement (2.16M)
