Description
DENAFRIPS GAIA 12TH Interface Digitale DDC USB I2S SPDIF Optique Toslink AES 32bit 384kHz DSD512 Argent
Le convertisseur numérique-numérique ou interface digitale (DDC) USB Gaia 12Th de Denafrips est le fruit de 3 ans de recherche et développement par la marque qui profite de son important savoir-faire concernant la conception de DAC et technologies connexes.
Cette interface vous permettra d’étendre la connectique numérique de votre système audio ou d’un ordinateur, tout en améliorant la qualité sonore. Le Gaia s’associe par ailleurs parfaitement avec un large éventail de marques et modèles de DAC du marché. Le flux de données du signal numérique USB entrant subit en effet une mise en mémoire par le buffer FIFO et est ensuite reclocké à l’aide de l’horloge femtoseconde intégrée. Cette procédure minimise considérablement le jitter, garantissant un signal dénué de bruit numérique. De plus, le Gaia 12th profite d’une isolation galvanique, protégeant le signal des interférences électriques et maintenant l’intégrité du signal tout au long du processus de conversion.
L’étage d’alimentation du Gaia 12Th est également optimisé afin de fournir à l’ensemble des circuits un signal électrique propre et stable. On y retrouve notamment un large transformateur O-Core en cuivre UP-OCC de 80VA ainsi que des régulateurs de tension LDO de précision.
Points clés :
- Architecture de traitement FPGA DSP propriétaire
- Buffer FIFO et reclocking avec horloge intégrée
- Oscillateur OCXO
- Isolation optique de toutes les interférences d’entrée
- Interface USB propriétaire via microcontrôleur STM32F446 basé sur la technologie AMR
- Driver USB Thesycon
- Horloges externes supportées
- Transformateur O-Core cuivre UP-OCC 80VA
Qu’est-ce qu’un DDC ?
Un DDC ou convertisseur numérique-numérique permet de transformer un signal audio numérique d’un format vers un autre. Son objectif premier est de faciliter les interconnexions entre différents appareils audio.
En plus de cette conversion, le Denafrips Gaia 12th utilise des techniques de traitement avancées afin d’améliorer la qualité sonore du signal de sortie.
Denafrips Gaia 12TH : Connectique

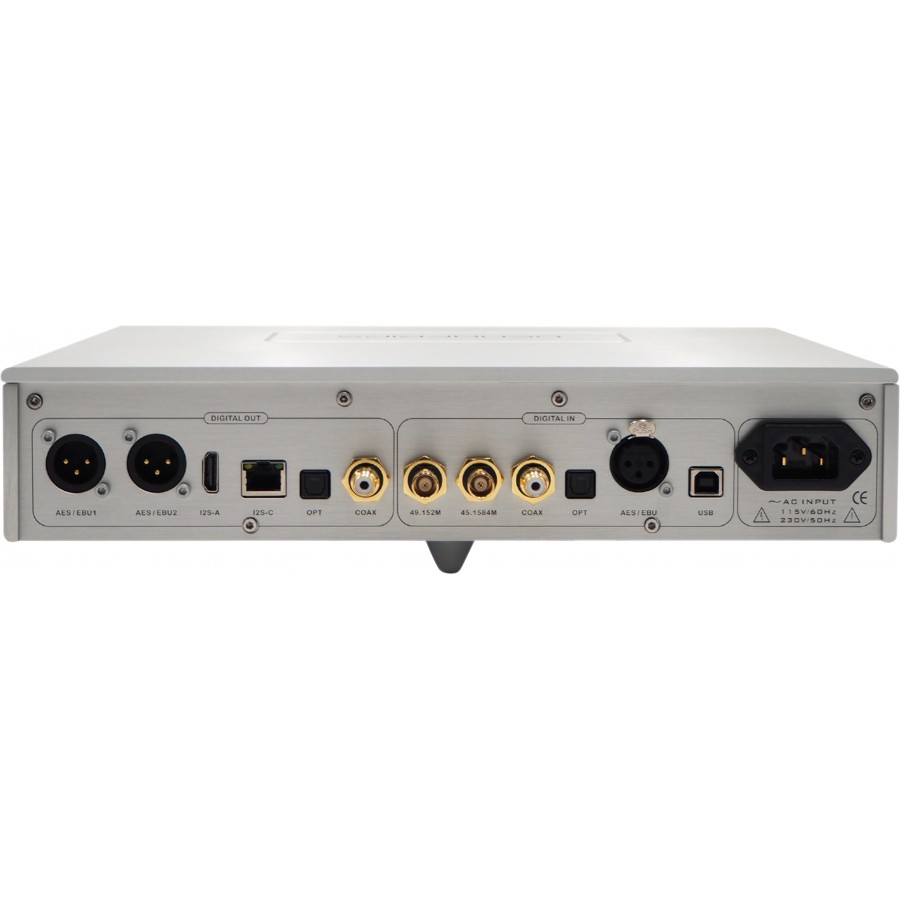

Le Denafrips Gaia 12Th profite d’une connectique pléthorique. L’entrée se fait au choix par USB-B, Coaxial, Optique Toslink ou AES/EBU. On retrouve coté sortie de l’I2S HDMI LVDS, de l’I2S RJ45 LVCMOS, deux ports AES/EBU, de l’Optique Toslink et du coaxial. Le Gaia 12Th met également à disposition des entrées BNC pour y brancher une horloge externe.
| 1 | Sortie AES/EBU |
| 2 | Sortie AES/EBU |
| 3 | Sortie I2S HDMI LVDS |
| 4 | Sortie I2S RJ45 LVCMOS |
| 5 | Sortie optique Toslink |
| 6 | Sortie coaxiale |
| 7 | Entrée horloge 49.152MHz |
| 8 | Entrée horloge 45.1584MHz |
| 9 | Entrée coaxiale |
| 10 | Entrée optique Toslink |
| 11 | Entrée AES/EBU |
| 12 | Entrée USB-B |
| 13 | Connecteur d’alimentation |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Interface numérique (DDC) |
| Entrées | 1x USB-B 1x AES/EBU 1x Optique Toslink 1x Coaxial Entrées horloge externe 45.1548MHz / 49.152MHz |
| Sorties | 1x Coaxial 1x Optique Toslink 2x AES/EBU 1x I2S HDMI LVDS 1x I2S RJ45 LVCMOS |
| Taux d’échantillonnages supportés | USB : PCM jusqu’à 768kHz, DSD jusqu’au DSD512 I2S : PCM jusqu’à 384kHz, DSD jusqu’au DSD512 Optique / Coaxial / AES : PCM jusqu’à 24bit 192kHz, DSD DoP jusqu’au DSD64 |
| Général | |
|---|---|
| Tension d’alimentation | 115-230V AC 50/60Hz |
| Consommation | ≤ 20W |
| Couleur | Argent |
| Dimensions | 340x260x66mm |
| Poids | 6kg |
| Conditionnement | 1x Denafrips Gaia 12TH |
Caractéristiques
| Entrées | Coaxial SPDIF |
| Entrées | AES/EBU |
| Entrées | USB |
| Entrées | Optique Toslink |
| Entrées | Horloge (BNC) |
| Sorties | Coaxial SPDIF |
| Sorties | AES/EBU |
| Sorties | Optique Toslink |
| Sorties | I2S |
| Taux d’échantillonnage max | DSD512 |
| Taux d’échantillonnage max | 768kHz |
| Couleur | Argent |
| Puce interface | FPGA |
Téléchargement
Gaia – Notice
Téléchargement (2.12M)
Gaia – Driver
Téléchargement (3.9M)
