Description

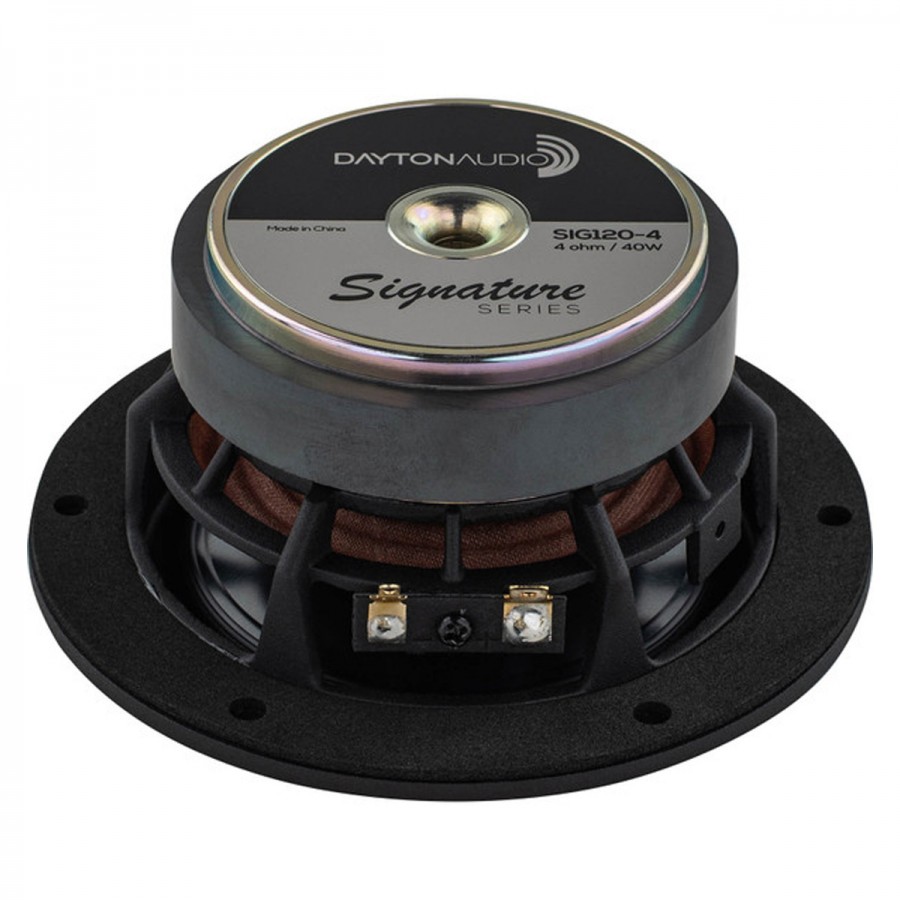

Dayton Audio SIG120-4
Haut-Parleur de Grave / Bas Médium Aluminium 40W 4Ω 91dB 75Hz-8500Hz Ø10.2cm
La gamme Design Series de Dayton Audio a été conçue pour permettre aux concepteurs d’enceintes d’accéder à des haut-parleurs de grande qualité. Dotés d’un saladier en aluminium moulé, d’une membrane en aluminium anodisé et d’un revêtement polyimide, ceux-ci peuvent fournir une gamme étendue avec une distorsion incroyablement faible.
Un son et des performances uniques
La réponse en fréquence douce et étendue de ce haut-parleur Dayton Audio garantit une reproduction précise de l’ensemble du spectre audio, des notes les plus basses aux fréquences les plus élevées. Cette réponse en fréquence bien équilibrée offre une expérience d’écoute naturelle et immersive, vous permettant d’entendre chaque détail et chaque nuance de votre musique ou de vos films préférés.
Le souci du détail
La conception, les matériaux et l’ingénierie méticuleuse du haut-parleur fonctionnent en harmonie pour minimiser la distorsion, garantissant ainsi un son clair et net, même à des volumes élevés. En atteignant une faible distorsion, ce haut-parleur fournit une représentation précise du signal audio original, permettant aux audiophiles de profiter d’une expérience d’écoute plus vraie que nature, avec une clarté et une précision exceptionnelles. Il fait par ailleurs l’objet de tests Klippel rigoureux tout au long du processus de conception, une méthode d’analyse de pointe qui permet d’obtenir des performances, une cohérence et une fiabilité optimales en mesurant précisément et en optimisant les propriétés magnétiques mécanique du haut-parleur.
Grâce à l’utilisation innovante d’un anneau en aluminium, ce haut-parleur délivre des performances audio inégalées. Cet anneau de Faraday, placé avec précision autour de la pièce polaire du haut-parleur, stabilise non seulement le champ magnétique mais réduit également de manière significative la distorsion pour un son parfaitement cohérent.
Une suspension parfaitement ajustée
La diffraction causée par le bord abrupt de la suspension est minimisée par l’utilisation d’une jonction indexée. Cette caractéristique permet de créer une transition douce entre la membrane et la suspension, ce qui améliore la réponse en fréquence, tout en améliorant la rigidité de la membrane, réduisant ainsi la distorsion en cas d’excursion élevée.
Une conception maîtrisée
Le fil en aluminium recouvert de cuivre (CCA) réduit la masse en mouvement, ce qui améliore la qualité sonore globale et l’efficacité du haut-parleur. Un spider surélevé et une conception ventilée augmentent le flux d’air vers la bobine pour que l’ensemble reste froid pendant les longues périodes d’utilisation.

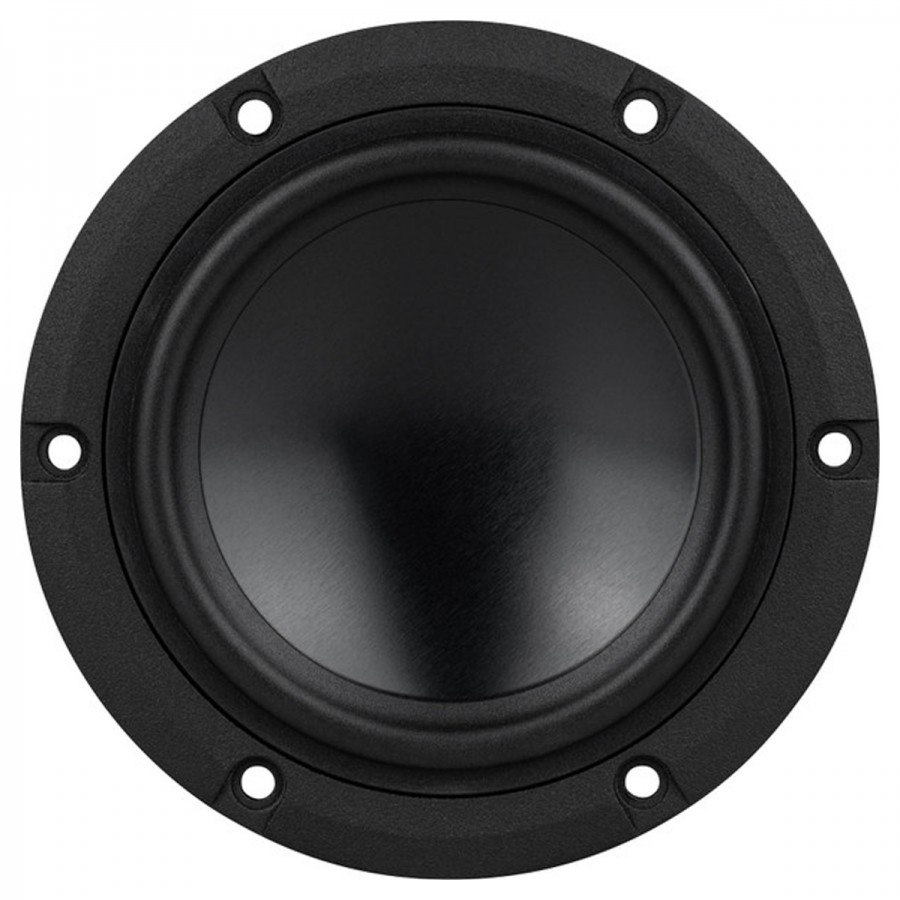

Membrane concave en aluminium anodisé
La construction en aluminium de la membrane est légère, rigide et permet de réduire la distorsion, contribuant ainsi à une reproduction sonore plus précise. Le processus d’anodisation est optimisé pour contribuer à l’amortissement de la membrane tout en conférant au haut-parleur une esthétique moderne.
Saladier ouvert en aluminium moulé
Le saladier en aluminium moulé isole les mouvements du diaphragme, ce qui augmente les performances dans les basses fréquences et assure une dissipation thermique supplémentaire. Le badge en acier inoxydable complète l’esthétique épurée du haut-parleur.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de haut-parleur | Grave Bas médium |
| Diamètre nominal | Ø101.6mm (4″) |
| Puissance | RMS : 40W Max : 80W |
| Impédance | 4Ω |
| Réponse en fréquence | 75Hz – 8500Hz |
| Sensibilité | 89.7dB @ 2.83V/1m |
| Diamètre de la bobine | Ø25.4mm (1″) |
| Poids | 0.84kg |
| Dimensions externes totales | Ø123*59mm |
| Poids de l’aimant | – |
| Paramètres Thiele-Small | |
|---|---|
| Fréquence de résonance (fS) | 74.6Hz |
| Résistance CC (RE) | 3.7Ω |
| Inductance de la bobine (LE) | 0.22mH |
| Facteur de qualité mécanique (QMS) | 4.84 |
| Facteur de qualité électrique (QES) | 0.47 |
| Facteur de qualité totale (QTS) | 0.43 |
| Volume d’air équivalent à la suspension (VAS) | 3.08L (0.109ft³) |
| Flexibilité de la suspension (CMS) | 0.68mm/N |
| Facteur de force (B·l) | 5T·m |
| Résistance mécanique (RMS) | – |
| Masse mobile + charge de l’air (MMS) | 6.7g |
| Masse mobile (MMD) | – |
| Excursion linéaire maximale (XMAX) | 4mm |
| Volume d’air déplacé à Xmax (VD) | – |
| Rendement (η₀) | – |
| Efficacité de la bande passante (EBP) | – |
| Surface de la membrane (SD) | 56.4cm² |
| Matériaux | |
|---|---|
| Membrane | Aluminium |
| Suspension | Caoutchouc |
| Fil de la bobine | – |
| Support de la bobine | Kapton® / Polyimide |
| Saladier | Aluminium moulé |
| Aimant | – |
| Informations de montage | |
|---|---|
| Diamètre externe | Ø122.9mm (4.84″) |
| Diamètre d’encastrement | Ø95mm (3.74″) |
| Profondeur | 59.2mm (2.33″) |
| Diamètre cercle de fixation | – |
| Nombre de trous de fixation | 6 |
| Taille de caisse optimale | |
|---|---|
| Volume charge bass-reflex | 1.42L (0.05ft³) |
| F3 charge bass-reflex | 130Hz |
| Volume charge ouverte | 4.2L (0.148ft³) |
| F3 Charge ouverte | 68.9Hz |
Caractéristiques
| Puissance haut-parleur (W RMS) | 40.0 |
| Type Haut Parleur | Grave (Woofer) |
| Type Haut Parleur | Bas Médium |
| Impédance (Ω) | 4 |
| Diamètre Haut Parleur (mm) | 102.0 |
| Type de membrane | Aluminium |
| Rendement / Sensibilité (dB) | 91.0 |
| Excursion Linéaire Max (Xmax) (mm) | 4.0 |
| Fréquence la plus basse (Hz) | 75 |
| Fréquence la plus haute (Hz) | 75 |
