Description

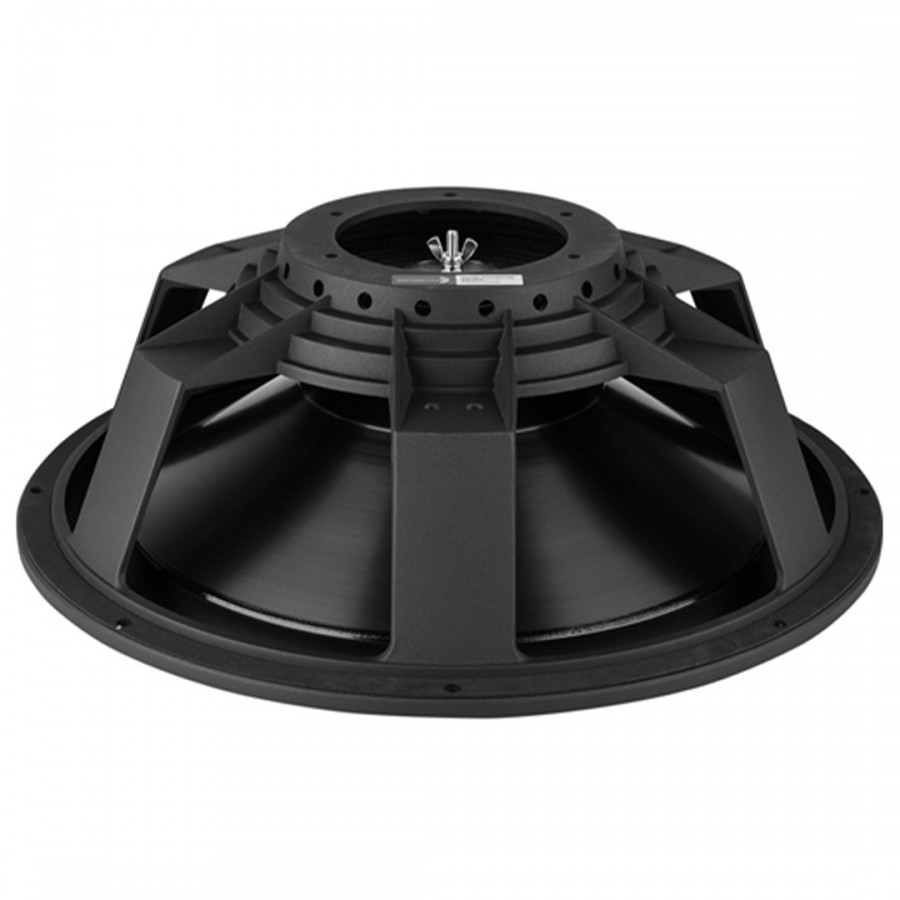

DAYTON AUDIO RSS460-PR
Radiateur Passif Aluminium 14.7Hz Ø45cm
Ce radiateur passif RSS460-PR de Dayton Audio est idéal pour un projet DIY de réalisation de subwoofer en couplage avec un haut-parleur actif. Il possède un cône épais en aluminium anodisé noir ainsi qu’un cadre rigide en fonte d’aluminium. Ce haut- parleur est donc esthétiquement similaire à la série de référence de subwoofers de la marque. Sa conception incorpore un système SMS (Sandwich Mass System) lui permettant une plus grande linéarité en minimisant le couple angulaire. Des disques lestés sont inclus afin de pouvoir régler simplement et efficacement ce radiateur passif.
Le radiateur passif RSS460-PR est utile pour profiter d’un son plus profond et riche dans les basses fréquences. Il permet d’étendre la bande passante d’une enceinte et de donner un coup de pouce à vos hauts-parleurs actifs afin de s’aventurer plus aisément dans les graves.
Fonctionnement d’un radiateur passif
Le radiateur passif (ou haut-parleur passif) s’intègre dans une caisse avec un haut-parleur actif. Ce radiateur passif, s’il peut au premier abord ressembler à un haut-parleur « classique », ne dispose en fait d’aucune partie moteur. Ainsi, on ne retrouvera pas dans sa conception de bobine, d’aimant et d’alimentation. De la même manière, il ne sera pas relié électriquement à un amplificateur de puissance.
Pour diffuser du son, le radiateur passif va utiliser les pressions et dépressions d’air induites par le haut-parleur actif dans la caisse pour faire vibrer sa membrane et restituer un son, permettant ainsi de fournir des graves profonds. Sa fréquence de résonance est déterminée par sa masse et l’air contenu dans l’enceinte. On pourra donc faire varier sur de nombreux modèles sa fréquence de résonance et l’accorder à l’enceinte en ajoutant de la masse.
Conseil : de manière générale, le radiateur passif doit disposer du double de déplacement d’air (Vd) que le haut-parleur/subwoofer actif du système.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Radiateur passif |
| Gamme de haut parleur | Dayton Audio Reference Series |
| Matériau | Membrane : Aluminium Suspension : Caoutchouc |
| Diamètre nominal | 18″ (45cm) |
| Fréquence de résonance (Fs) | 14.7Hz |
| Coefficient de qualité mécanique (Qms) | 5.03 |
| Masse totale en mouvement + Charge d’air (Mms) | 500g |
| Compliance de la suspension (Cms) | 0.23mm/N |
| Déplacement d’air (Vd) | 3957.6 cm³ |
| Surface de la membrane (Sd) | 1164.0 cm² |
| Volume de compliance équivalent (Vas) | 449.0 ll |
| Excursion linéaire maximum de la membrane (Xmax) | 34mm |
| Pertes mécaniques de la membrane (Rms) | 9.21 kg/s |
| Général | |
|---|---|
| Dimensions | Ø45cm |
| Profondeur | 15.7cm |
| Trous de montage | 8 |
| Couleur | Noir |
| Conditionnement | 1* Dayton Audio RSS460-PR 8* Disques de poids de 75g 1* Écrou papillon (pour le réglage) 1* Contre-écrou (pour l’assemblage final) |
Caractéristiques
| Puissance haut-parleur (W RMS) | NC |
| Type Haut Parleur | Radiateur Passif |
| Impédance (Ω) | NC |
| Diamètre Haut Parleur (mm) | 450.0 |
| Type de membrane | Aluminium |
| Rendement / Sensibilité (dB) | NC |
| Excursion Linéaire Max (Xmax) (mm) | 34.0 |
| Fréquence la plus basse (Hz) | NC |
| Fréquence la plus haute (Hz) | NC |
Téléchargement
DAYTON AUDIO RSS460-PR
Téléchargement (388.26k)
