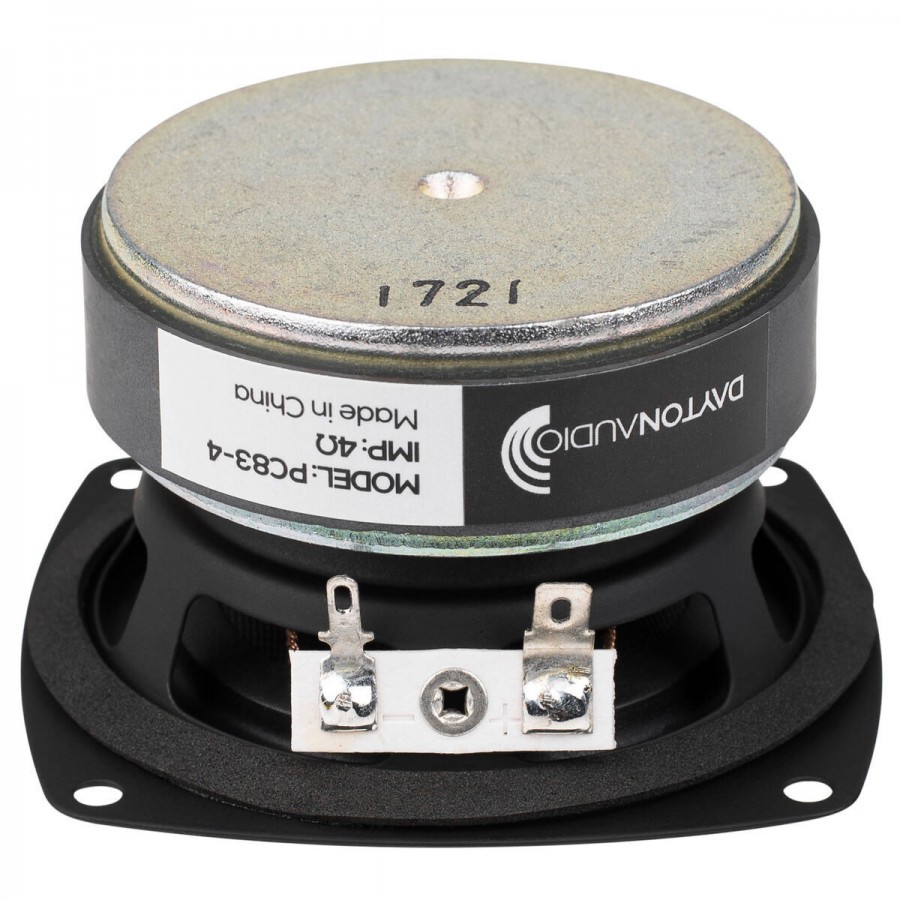

Dayton Audio PC83-4
Haut-Parleur Large Bande 30W 4Ω 86.8dB 80Hz-20kHz Ø7.6cm
Le haut-parleur large bande Dayton Audio PC83-4 est doté d’une membrane composite en fibre de verre tissée, une suspension en caoutchouc ainsi que d’un puissant moteur. Sa conception permet un très bon contrôle de la membrane, une faible inductance et une importante diminution de la distorsion, améliorant ainsi la réponse haute fréquence. Les performances de ce modèle sont très bonnes sur l’ensemble de la plage de fréquence, une réponse hors axe contrôlée et un rendement élevé. Il est notamment idéal pour la conception d’enceintes de petits formats.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de haut-parleur | Large bande |
| Diamètre | Ø7.62cm (3″) |
| Puissance | RMS : 30W Max : 60W |
| Impédance | 4Ω |
| Réponse en fréquence | 80Hz – 20kHz |
| Sensibilité | 86.8dB 2.83V/1m |

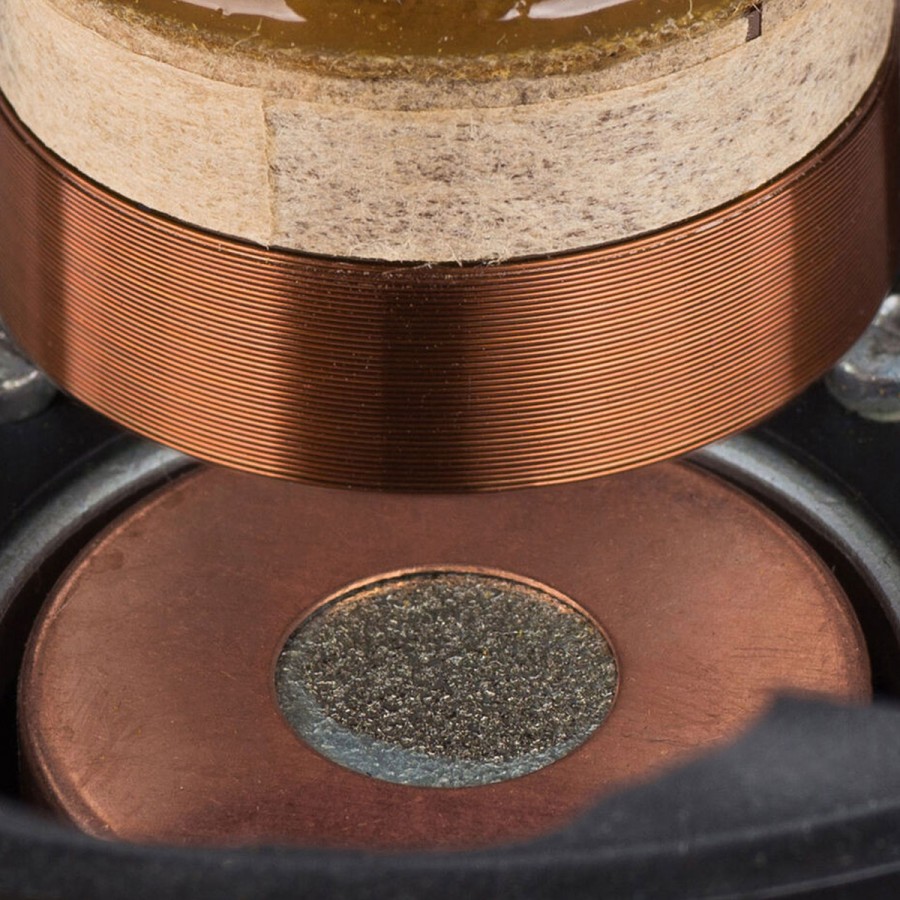

| Diamètre de la bobine | Ø2.54cm |
| Paramètres Thiele-Small | |
|---|---|
| Masse de la membrane en mouvement (Mmd) | 2.7g |
| Fréquence de résonance (Fs) | 80.1Hz |
| Résistance DC (Re) | 3.9Ω |
| Inductance de la bobine (Le) | 0.38mH |
| Coefficient de qualité mécanique (Qms) | 3.41 |
| Coefficient de qualité électromagnétique (Qes) | 0.64 |
| Coefficient de qualité totale (Qts) | 0.54 |
| Volume de la masse d’air équivalent à la compliance de l’équipage mobile (Vas) | 0.54 |
| Compliance mécanique de la suspensions (Cms) | 1.47mm/N |
| Facteur de force (BL) | 2.9T.m |
| Excursion linéaire maximum (Xmax) | 2mm |
| Surface de la membrane (Sd) | 30.2cm² |
| Matériaux | |
|---|---|
| Membrane | Composite |
| Suspension | Caoutchouc |
| Fil de la bobine | CCA |
| Support de la bobine | Kapton / Polyamide |
| Saladier | Acier |
| Matériau aimant | Ferrite |
| Informations de montage | |
|---|---|
| Diamètre externe total | 83mm (3.27″) |
| Diamètre d’encastrement | 77.5mm (3.05″) |
| Profondeur | 50mm (1.97″) |
| Nombre de trous de montage | 4 |
| Dimensions de caisse optimale | |
|---|---|
| Volume clos | 1.42L |
| F3 clos | 123Hz |
| Volume ouvert | 3.4L |
| F3 ouvert | 60Hz |
Caractéristiques
| Puissance haut-parleur (W RMS) | 30.0 |
| Type Haut Parleur | Large bande |
| Impédance (Ω) | 4 |
| Diamètre Haut Parleur (mm) | 76.0 |
| Type de membrane | Alliage composite |
| Rendement / Sensibilité (dB) | 87.0 |
| Excursion Linéaire Max (Xmax) (mm) | 2.0 |
| Fréquence la plus basse (Hz) | 80 |
| Fréquence la plus haute (Hz) | 20000 |
