Description

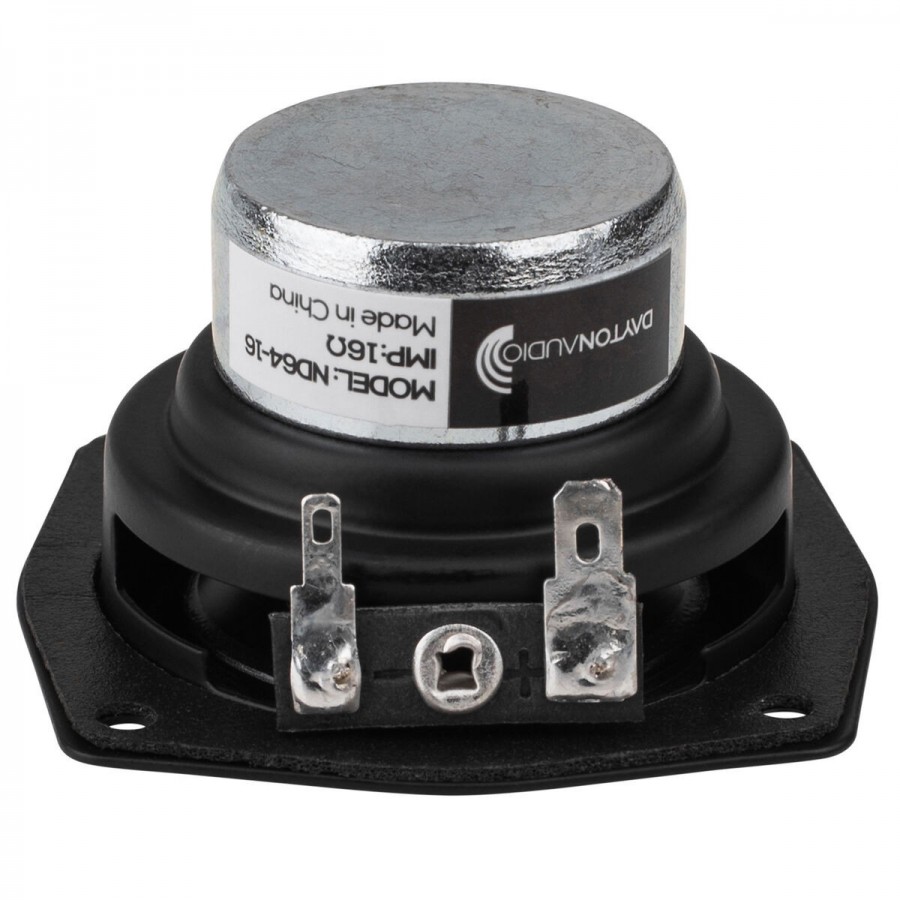

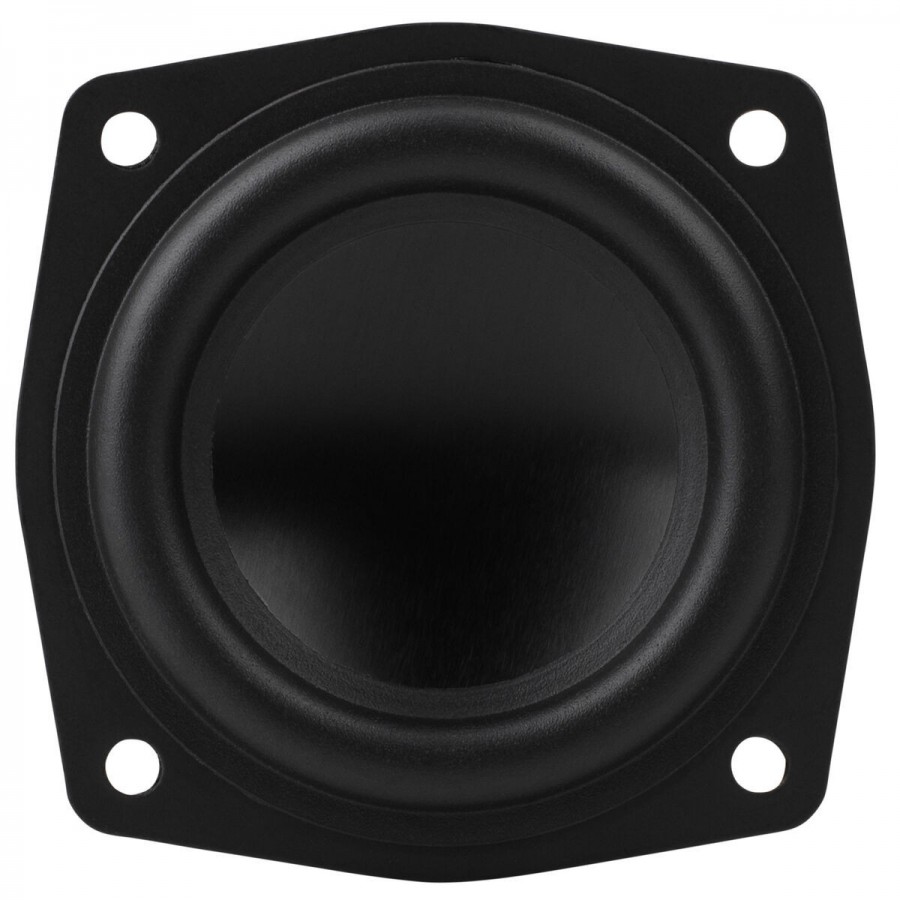

Dayton Audio ND64-16
Haut-Parleur Large Bande 15W 16 Ohm 80dB 100Hz-20kHz Ø6.3cm
Le ND64-16 de Dayton Audio est un haut-parleur large bande, capable d’une importante excursion linéaire de 6mm crête à crête. Il se dote d’une structure à double aimant néodyme, d’une bobine mobile CCAW de 19mm de diamètre et d’un tube en cuivre pour minimiser la distorsion. Au moteur néodyme est associé une membrane en aluminium-magnésium à la fois rigide et léger, permettant une restitution dynamique et percutante. Le ND64-16 est parfait pour la conception d’enceintes à haut-parleur unique mais également dans des enceintes à plusieurs voies.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de haut-parleur | Large bande |
| Diamètre nominal | Ø63mm (2.5″) |
| Puissance | RMS : 15W Max : 30W |
| Impédance | 16Ω |
| Réponse en fréquence | 100Hz – 20kHz |
| Sensibilité | 80.2dB 2.83V/1m |
| Diamètre de la bobine | Ø19mm (0.75″) |
| Poids | 159g |
| Dimensions externes totales | 64 x 38.8mm |
| Poids de l’aimant | – |
| Spécifications | |
|---|---|
| Fréquence de résonance (fS) | 101Hz |
| Résistance CC (RE) | 14.5Ω |
| Facteur de qualité électrique (QES) | 0.45 |
| Facteur de qualité mécanique (QMS) | 4.1 |
| Facteur de qualité totale (QTS) | 0.41 |
| Volume d’air équivalent à la suspension (VAS) | 0.53L |
| Impédance maximale (Zmax) | – |
| Inductance de la bobine (LE) | 1.21mH |
| Facteur de force (B·l) | 6.54T·m |
| Résistance mécanique (RMS) | 0.3N·s/m |
| Flexibilité de la suspension (CMS) | 1650µm/N |
| Masse mobile (MMD) | 2.1g |
| Masse mobile + charge de l’air (MMS) | 2.11g |
| Surface de la membrane (SD) | 15.6cm² |
| Diamètre de la membrane | Ø4.5cm |
| Excursion linéaire maximale (Xmax) | ±1.9mm |
| Volume d’air déplacé à Xmax (VD) | 3cm³ |
| Rendement (η₀) | 0.12% |
| Efficacité de la bande passante (EBP) | 224 |
| Matériaux | |
|---|---|
| Matériau de la membrane | Aluminium anodisé |
| Matériau de la suspension | Caoutchouc |
| Matériau du saladier | Acier |
| Matériau de l’aimant | Néodyme |
| Informations de montage | |
|---|---|
| Diamètre externe total | Ø64mm |
| Diamètre d’encastrement | Ø53mm |
| Profondeur totale | 39mm |
| Diamètre du cercle de montage | Ø66mm |
| Nombre de trous de montage | 4 |
| Dimensions optimales de la caisse (déterminé grâce à BassBox 6 Pro High Fidelity) | |
|---|---|
| Volume charge close | 0.14L |
| F3 Charge close | 210.8Hz |
| Volume Bass Reflex | 0.42L |
| F3 Bass Reflex | 111.2Hz |
Caractéristiques
| Puissance haut-parleur (W RMS) | 15.0 |
| Type Haut Parleur | Large bande |
| Impédance (Ω) | 16 |
| Diamètre Haut Parleur (mm) | 63.0 |
| Type de membrane | Aluminium |
| Rendement / Sensibilité (dB) | 80.0 |
| Excursion Linéaire Max (Xmax) (mm) | 2.0 |
| Fréquence la plus basse (Hz) | 100 |
| Fréquence la plus haute (Hz) | 20000 |
