Dayton Audio DAX88KPPanneau de Commande Encastré pour DAX88
Le Dayton Audio DAX88KP est un panneau de commande encastrable spécialement conçu pour une association avec le DAX88 de la marque. Très pratique, il permet de contrôler l’intégralité du DAX88. Il est possible de connecter jusqu’à huit panneaux de commande différents pour accéder à différentes zones de contrôle. Cette télécommande encastrable offre divers contrôles tels que le volume, la puissance, les basses, les aigus, la fonction mute et la sélection des sources. Chaque panneau de contrôle se connecte via un câble Ethernet au DAX88HUB Keypad Hub, qui vous permet de connecter huit télécommandes individuelles à placer dans votre maison ou votre entreprise.
Si vous utilisez plus d’un panneau de contrôle, le DAX88HUB est nécessaire pour le fonctionnement.
Dayton Audio DAX88KP : Gestion des zones

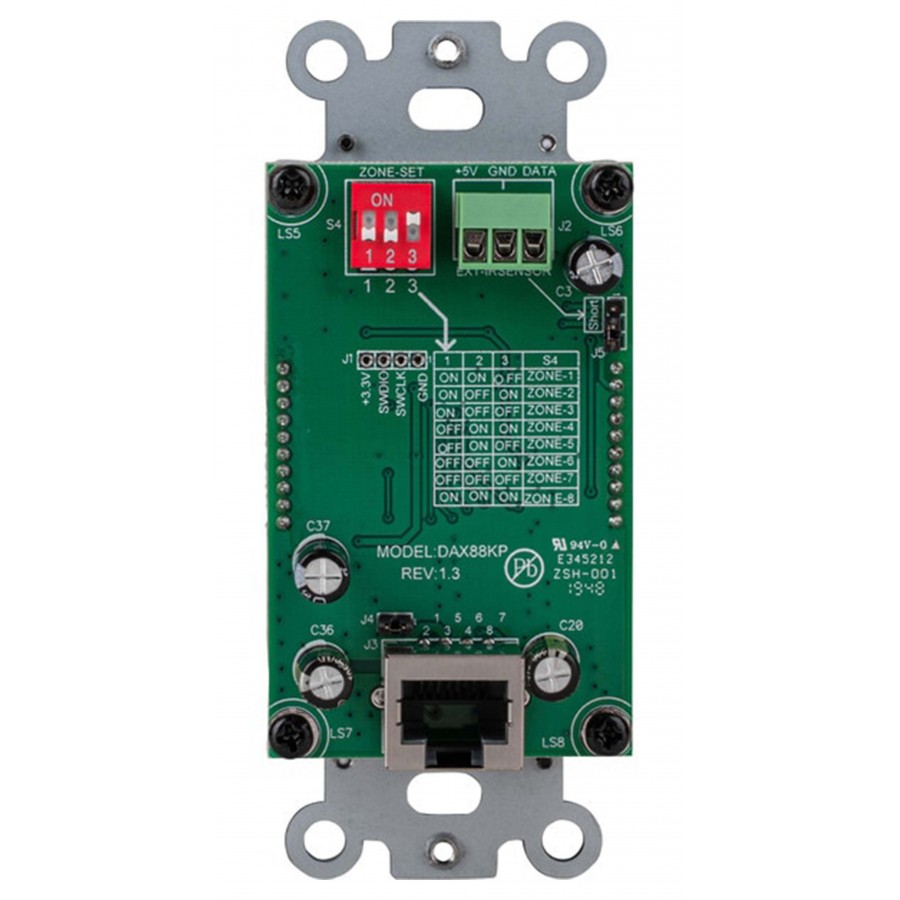

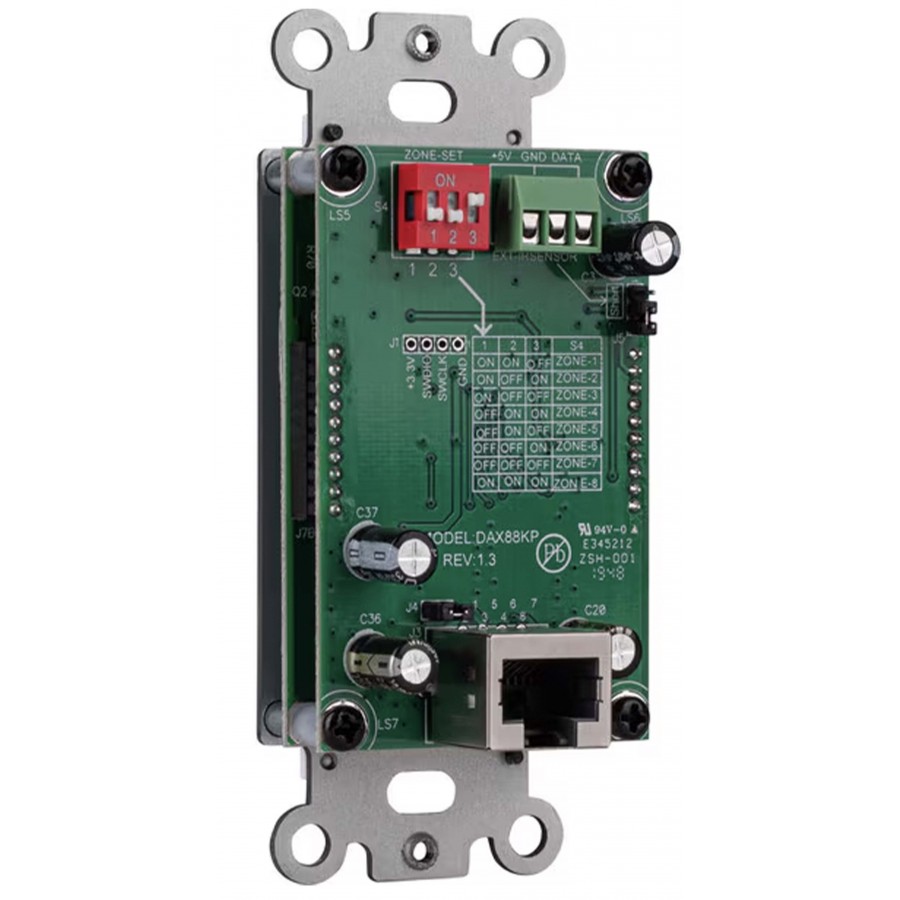

Les DIP switches situés à l’arrière de chaque panneau de contrôle permettent de choisir la zone contrôlée par le clavier. Le réglage des DIP switches donne à la télécommande une adresse distincte qui détermine la zone correspondante. Les panneau de contrôle n’ont pas besoin d’être branchés sur une prise particulière du DAX88HUB.

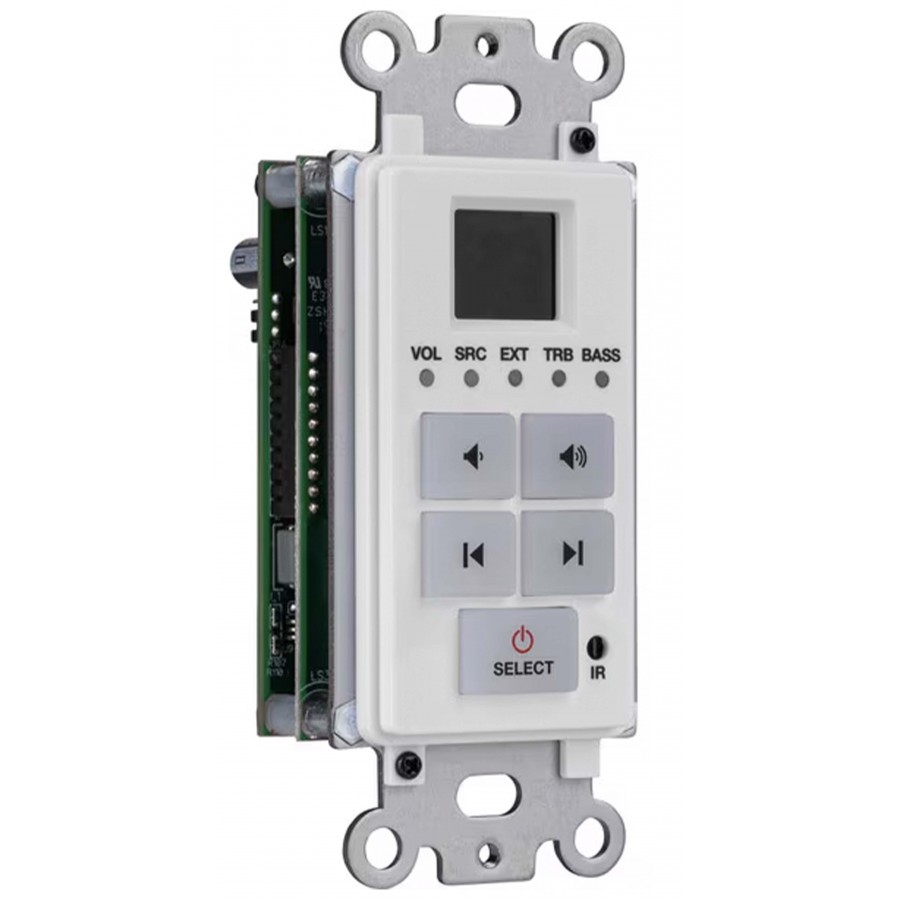

Aperçu du clavier de commande Dayton Audio DAX88KP
| 1 | Affichage numérique LED |
| 2 | LED de sélection EXT / Mute / PA |
| 3 | Volume haut/bas |
| 4 | LED de sélection de la source |
| 5 | Bas / Volume – / Aigus / Graves / Un-Mute |
| 6 | Sélection de source 1-8 (source précédente) |
| 7 | Récepteur IR |
| 8 | Mise sous tension / hors tension et sélection du mode |
| 9 | Sélection de source 1-8 (source suivante) |
| 10 | Haut / Volume + / Aigus / Graves / Un-Mute |
| 11 | LED augmentation/diminution des graves |
| 12 | LED augmentation/diminution des aigus |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Panneau de contrôle mural pour DAX88 |
| Fonction de contrôle | Volume Puissance de la zone Sélection de source Niveau des basses Niveau des aigus Mode muet |
| Connexion | Ethernet RJ45 (câble Cat5 ou supérieur recommandé) |
| Général | |
|---|---|
| Dimensions | 10.32 x 3.81 x 4.5cm |
| Profondeur | 3.81cm |
| Conditionnement | 1x Dayton Audio DAX88KP |
Téléchargement
DAX88KP – Notice (EN)
Téléchargement (2.44M)
