BERRYBAK BVS26B

Module amplificateur Stéréo Bluetooth 5.0 2x6W @ 4 Ohm

Ce module amplificateur Bluetooth 5.0 BerryBak BVS26B intègre une puce d’amplification MIX3901 de class F pour une puissance de sortie de 2x6W sous 4Ω et 2x3W sous 8Ω. L’entrée du signal audio s’effectue via Bluetooth et la sortie sur bornier à vis pour le canal droit et le canal gauche. Un petit potentiomètre permet de contrôler le volume sonore sur le PCB et un connecteur 5 broches permet de rajouter un module de contrôle de volume externe plus élaboré. Un petit bouton permet d’activer ou désactiver la fonction Bluetooth TWS (True Wireless Stereo) pour une expérience sonore immersive et qualitative nécessitant deux modules BerryBak BVS26B.
Côté alimentation on retrouve une puce TP4056 avec une embase pour accumulateur 26650 sous le PCB. Un connecteur USB-C est également présent pour une alimentation en DC 5V du module d’amplification BVS26. Un petit switch permet aussi sa mise sous tension.

Exemples de configurations du module BVS26B

Configuration simple stéréo 1xBVS26

Avec l’utilisation d’un seul module amplificateur BerryBak BVS26B vous obtiendrez un son stéréo classique d’une puissance de 2x6W @ 4 ohm. Pour cela il vous suffit de connecter deux petits haut parleurs au module via ses sorties sur bornier à vis.

Configurations True Wireless Stereo (TWS) 2xBVS26

Afin de jouir de la fonction TWS il vous faudra 2 modules BerryBak BVS26B. L’un se chargera du canal droit tandis que l’autre du canal gauche pour une puissance augmentée et un son plus immersif. La fonction TWS rend possible la diffusion d’un vrai son stéréo en connexion sans fil sur plusieurs appareils simultanément. Pour utiliser la fonction TWS il vous suffit de suivre les étapes suivantes :

• Allumez les deux modules d’amplification. Le voyant bleu de chaque carte clignote et vous entendez un son indiquant que la mise sous tension a réussi.
• Appuyez simultanément sur le bouton TWS des deux cartes BVS26B jusqu’à ce que vous entendiez un son différent.
• Relâchez vos doigts des boutons TWS après avoir entendu le son pour activer le mode TWS.
• Si l’activation du mode TWS a réussi le voyant LED bleu de l’un des modules clignote, tandis que l’autre reste allumée.
• Sur votre téléphone portable, ouvrez les paramètres Bluetooth et connectez-vous à l’une des cartes BVS26B. Jouez le fichier « LR1kHz 3 second.mp4 – 10 hours ».
• Prêtez attention au son 1kHz et aux canaux gauche et droit. Vous devriez entendre les sons des deux canaux de manière bien distincte.

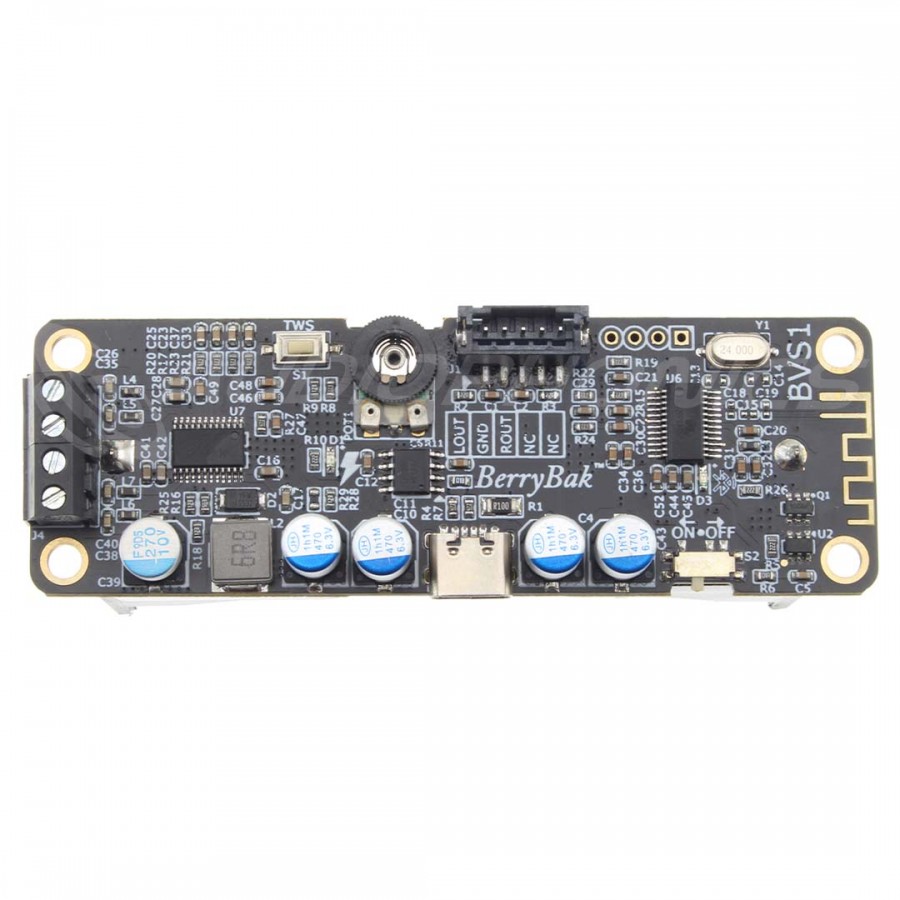

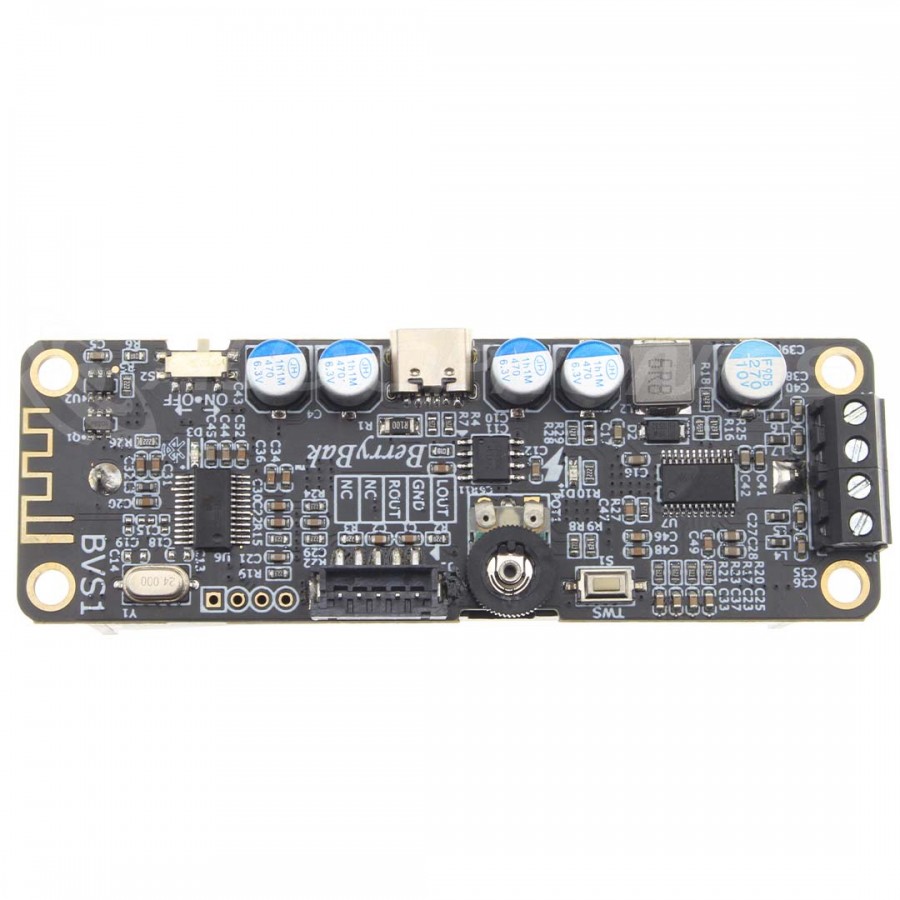

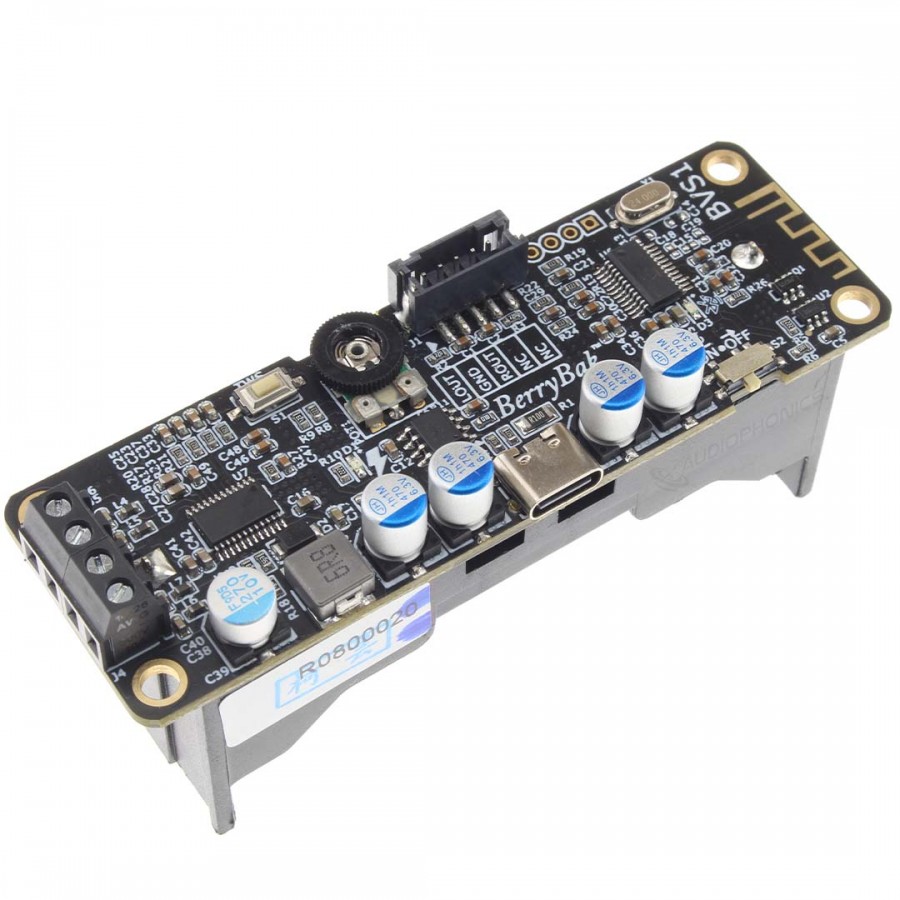

Aperçu du module d’amplification BERRYBAK BVS26B

Caractéristiques techniques

Caractéristiques

Téléchargement

Manuel BerryBak BVS26B

Téléchargement (965.3k)
