Description
Audiophonics DAC Sabre ES9018K2M
I2S / SPDIF vers RCA 32bit 384kHz

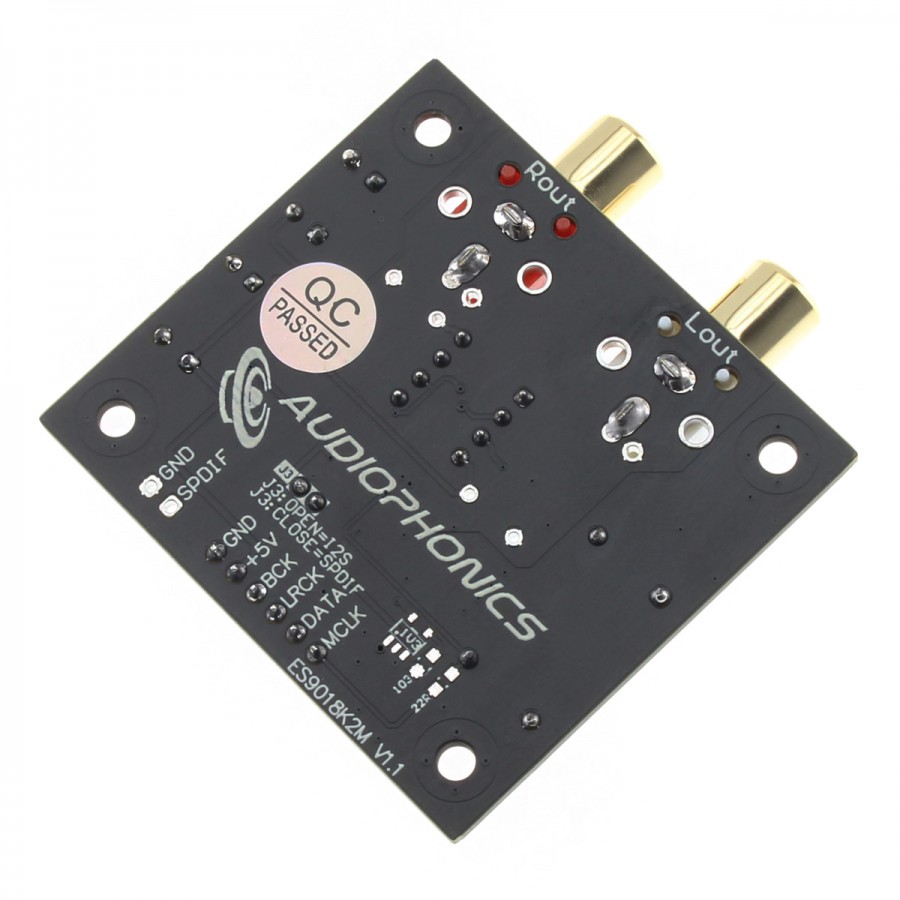

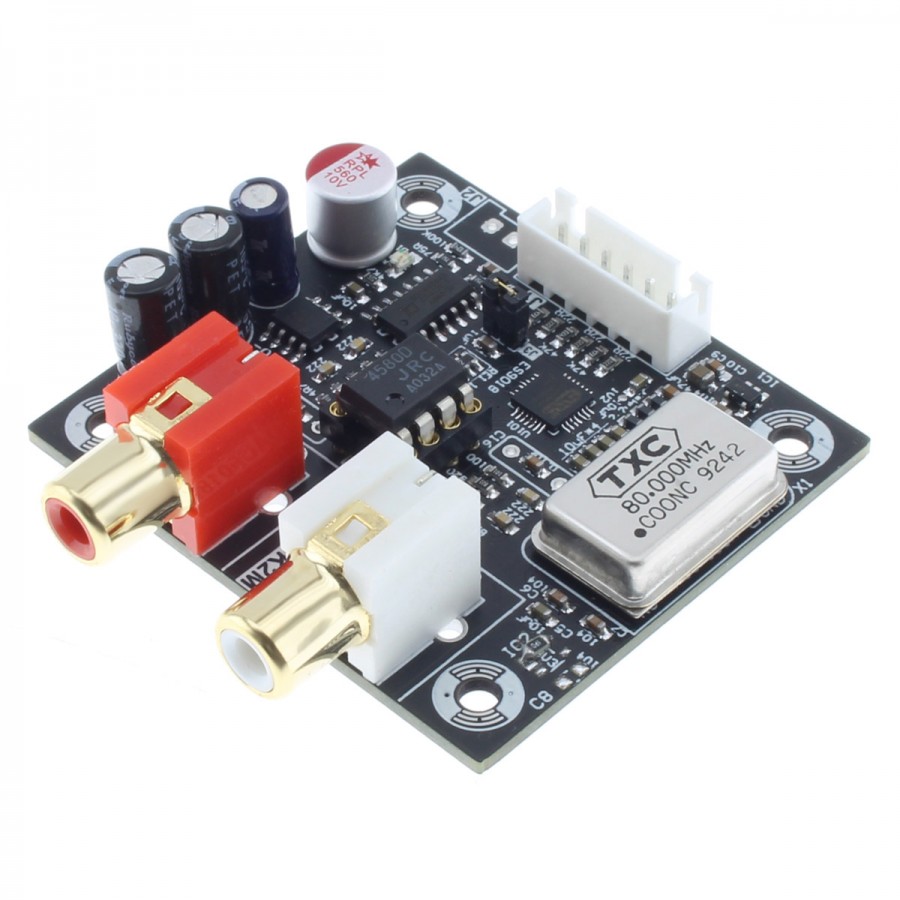

Ce module DAC au rapport qualité/prix inégalable profite d’une conception soignée et est idéal pour des conceptions audio DIY compacts. Il se base sur une puce de conversion numérique/analogique ESS ES9018K2M. On y retrouve également un AOP JRC4580D au niveau de son étage de sortie. une horloge TXC haute précision, un étage d’alimentation filtré et des résistances faible tolérance, le tout permettant d’assurer une restitution précise et détaillée. L’entrée se fait en I2S sur connecteur XH 2.54mm 6 pôles ou en SPDIF sur pastilles à souder, et la sortie en RCA stéréo standard. L’entrée est sélectionnable via un simple jumper (J3) situé sous le carte (Ouvert = I2S / Fermé = SPDIF).
Schéma câblage I2S
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module DAC |
| Entrée | 1x I2S (XH 2.54mm 6 pôles) 1x SPDIF sur pastilles à souder |
| Sortie | 1x RCA stéréo |
| Puce DAC | ESS ES9018K2M |
| Taux d’échantillonnages supportés | PCM jusqu’à 32bit 384kHz DSD jusqu’au DSD256 |
| Plage dynamique | 127dB |
| THD+N | -120dB |
| Niveau de sortie | 2Vrms |
| Impédance de sortie | 150 Ohm |
| Général | |
|---|---|
| Tension d’alimentation | 5VDC 0.5A |
| Dimensions | 53 x 57mm x 15mm |
| Câble | Câble XH 6 PIN vers fils nus fourni |
Caractéristiques
| Entrées | I2S |
| Sorties | RCA |
| Puce DAC / ADC | ES9018K2M |
| Taux d’échantillonnage max | 384kHz |
| Taux d’échantillonnage max | DSD256 |
