Description
3E Audio A7 MonoAmplificateur Class D Mono PBTL 1xTPA3255 1x260W 4 ohm
3E Audio, acteur reconnu dans le monde du DIY, propose le A7 Mono, un amplificateur classe D mono conçu avec des composants Hi-Fi audiophiles. En effet, l’amplificateur A7 Mono repose sur une puce TI TPA3255 en configuration PBTL, ainsi que sur un AOP double OPA1652. Il est ainsi capable de développer jusqu’à 1x260W sous 4 ohm.
Côté connectique, le 3E Audio A7 Mono se dote d’une entrée RCA, d’une entrée symétrique combo XLR/Jack 6.35mm très pratique ainsi que d’une sortie sur borniers enceintes. De plus, il intègre un réglage de gain pour l’entrée RCA (LOW=26dB, HIGH=29dB) ainsi que la possibilité de bypasser l’étage de préamplification et l’atténuation de volume pour utiliser l’appareil comme amplificateur de puissance. Polyvalent et performant, ce petit amplificateur est donc en capacité d’offrir une bonne réserve de puissance tout en préservant la restitution sonore finale.
Mise à jour produit
Suite à différentes remarques soulevées par la communauté Audio Science Review, 3E Audio a apporté quelques modifications sur ses amplificateurs.
- Le temps de mise hors tension automatique est réglé sur 20 minutes.
- Augmentation de la sensibilité de détection audio RCA : 200uVrms ; XLR : 400uVrms, ce qui permet de répondre aux besoins de certains utilisateurs qui écoutent à très faible volume.
- L’utilisateur peut désactiver ou activer la détection automatique de l’audio. Pour ce faire, il suffit en mode standby d’appuyer longtemps sur le bouton de volume 5 secondes et que la LED RCA flash 3 secondes pour la désactivé. Pour la réactiver il faut suivre la même procédure mais c’est alors la LED XLR qui flash durant 3 secondes.
A7
A7se
A7 Mono
A5se
A5
Puce d’amplification
2x TPA3255
2ch – PBTL
1x TPA3255
2ch – BTL
1x TPA3255
1ch – PBTL
1x TPA3251
2ch – BTL
2x TPA3251
2ch – PBTL
Puissance de sortie
(4 ohm, THD+N=1%)
2x 250W
2x 230W
1x 260W
2x 140W
2x 150W
Puissance de sortie
(8 ohm, THD+N=1%)
2x 140W
2x 130
1x 150
2x 70W
2x 80W
Impédance de charge
2-16 ohm
4-16 ohm
2-16 ohm
4-16 ohm
2-16 ohm
3E Audio A7 Mono : Une puce TPA3255
La puce d’amplification TPA3255 offre un niveau de puissance de sortie conséquent, permettant au 3E Audio A7 Mono de fournir jusqu’à 1x 260W sous 4 ohm et jusqu’à 1x 150W sous 8 ohm (THD+N = 1%). Par ailleurs, la configuration PBTL permet de maintenir une puissance de sortie continue et stable en réduisant les pertes de puissance. Cela permet également à l’amplificateur de supporter des charges jusqu’à 2 ohm.
3E Audio A7 Mono : AOP interchangeable
L’étage de préamplification du 3E Audio A7 Mono est quant à lui composé d’un AOP double OPA1656 monté en DIP 8 et remplaçable facilement à l’aide d’une pince grâce au design du boitier. En effet, une trappe permet d’accéder à l’AOP sans ouvrir le boitier. Voici une liste non exhaustive d’AOP compatibles : OPA1656, OPA1602, OPA2134, NE5532P, LME49720, LM4562, MUSES02, MUSES8920, NJM4580, NJM4556, NJM2068, OP249, AD827, etc.
Attention cependant à ne pas endommager l’appareil ou les AOP lors du remplacement ou de la manipulation de ceux-ci. Toute détérioration de l’appareil par une mauvaise manœuvre de l’utilisateur (montage à l’envers des AOP, montage d’AOP non compatibles, etc.) rend la garantie du produit caduque. Merci de vous référer au manuel pour procéder à l’opération.
3E Audio A7 Mono : Des composants de qualité
Condensateurs Rubycon 63V 1000uF
Ces condensateurs Rubycon permettent de répondre à de forts besoins en courant et ainsi de réduire le bruit et d’obtenir un meilleur THD.
Bobines à fils plats
Les bobines utilisées dans l’amplificateur apportent une meilleure linéarité et réduisent la distorsion tout en permettant d’obtenir les meilleures performances quelle que soit la charge.
Condensateurs TDK
Ces condensateurs très fiables pour le filtre LC permettent d’atteindre des performances audio optimales.

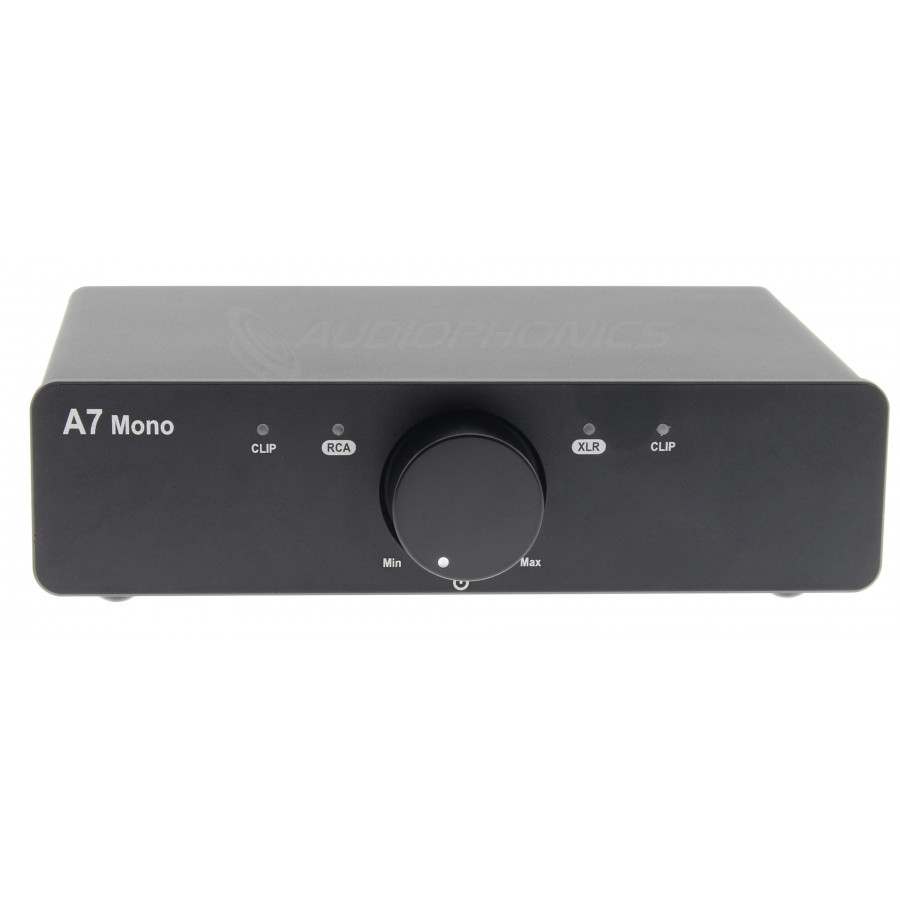

Aperçu 3E Audio A7 Mono
| 1 | LED d’état canal gauche |
| 2 | LED d’état entrée RCA |
| 3 | Bouton multifonction |
| 4 | LED d’état entrée XLR |
| 5 | LED d’état canal droit |
| 6 | Entrée symétrique combo XLR/Jack 6.25mm |
| 7 | Entrée RCA |
| 8 | Réglage de gain RCA |
| 9 | Sortie sur borniers enceinte |
| 10 | Bypass de volume |
| 11 | Alimentation 38V-52V DC via jack DC |
Test du 3E Audio A7/A7 Mono par Audio Science Review
« Si ma mémoire est bonne, 3e audio a été la première société à nous proposer des amplificateurs de classe D TI TPA3255 avec PFFB. Bien qu’ils aient maintenant plus de concurrence, il est clair qu’ils ont l’intention de rester au sommet de ce jeu, en tirant chaque bit de performance de cette architecture, tout en fournissant un ensemble de fonctionnalités intéressantes. Nous parlons ici d’amplificateurs de haute performance et de haute puissance qui sont minuscules mais qui répondent aux besoins des utilisateurs dans la plupart des cas. Je suis heureux de recommander les amplificateurs audio stéréo 3e audio A7 / A7 Mono. »
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur classe D |
| Canaux | Mono |
| Puces d’amplification | 1x TI TPA3255 |
| OPA | AOP double OPA1656 |
| Structure | PFFB |
| Entrées | 1x Entrée asymétrique RCA mono 1x Entrée symétrique combo XLR/jack 6.35mm mono |
| Sortie | 1x Sortie sur borniers enceinte |
| Impédance d’entrée | RCA : 10KΩ XLR/TRS : 20KΩ |
| Atténuation de volume | -50dB |
| Bypass du volume | |
| Réglage de gain RCA |
| Spécifications audio (Entrée RCA) | |
|---|---|
| THD+N (5W) | 0.0007% @ 4Ω 0.0006% @ 8Ω |
| SNR (1% THD+N, 1KHz, A-wt) | 123dB |
| Plage dynamique (1% THD+N, 1KHz, A-wt) | 123dB |
| Réponse en fréquence (±0.5dB) | 20Hz-30KHz |
| Bruit (A-wt) | < 20uVrms |
| Crosstalk | -120dB |
| Gain | 26dB / 29dB |
| Sensibilité d’entrée | 1.75Vrms |
| Puissance de sortie (1% THD+N) | 1x 480W @ 2Ω 1x 260W @ 4Ω 1x 150W @ 8Ω |
| Puissance de sortie (10% THD+N) | 1x 600W @ 2Ω 1x 320W @ 4Ω 1x 200W @ 8Ω |
| Impédance de sortie | 2Ω-16Ω |
| Spécifications audio (Entrée XLR) | |
|---|---|
| THD+N (5W) | 0.0006% @ 4Ω 0.0005% @ 8Ω |
| SNR (1% THD+N, 1KHz, A-wt) | 126dB |
| Plage dynamique (1% THD+N, 1KHz, A-wt) | 126dB |
| Réponse en fréquence (±0.5dB) | 20Hz-35KHz |
| Bruit (A-wt) | < 15uVrms |
| Crosstalk | -130dB |
| Gain | 20dB |
| Sensibilité d’entrée | 3.5Vrms |
| Puissance de sortie (1% THD+N) | 1x 480W @ 2Ω 1x 260W @ 4Ω 1x 150W @ 8Ω |
| Puissance de sortie (10% THD+N) | 1x 480W @ 2Ω 1x 260W @ 4Ω 1x 150W @ 8Ω |
| Impédance de sortie | 2Ω-16Ω |
| Général | |
|---|---|
| Tension d’alimentation | 38V-52V DC 5A/9A (L’alimentation fournie fonctionne en 110V et 230V) |
| Consommation d’énergie | OFF : < 0.4W ON (sans audio) : 6W |
| Dimensions | 170 x 168 x 46mm |
| Poids | 1000g |
| Conditionnement | 1x Amplificateur 3E Audio A7 Mono 1x Adaptateur secteur 48V 10A |
Caractéristiques
| Entrées | RCA |
| Entrées | XLR |
| Entrées | Jack 6.35mm |
| Sorties | Borniers enceintes |
| Couleur | Noir |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | TPA3255 |
| Puissance (W) | 260.0 |
| Télécommande | Non |
Téléchargement
Manuel 3E Audio A5/A7/A7 mono
Téléchargement (1.59M)
