3E Audio A5seAmplificateur Class D Stéréo BTL 1xTPA3251 2x140W 4 ohm
3E Audio, acteur reconnu dans le monde du DIY, propose L’A5se, un amplificateur classe D stéréo conçu avec des composants Hi-Fi audiophiles. En effet, l’amplificateur A5se repose sur une puce TI TPA3251 en configuration BTL, accompagnée de deux AOP doubles NE5532. Il est ainsi capable de délivrer jusqu’à 2x140W sous 4 ohm, offrant une puissance amplement suffisante pour alimenter de nombreuses enceintes.

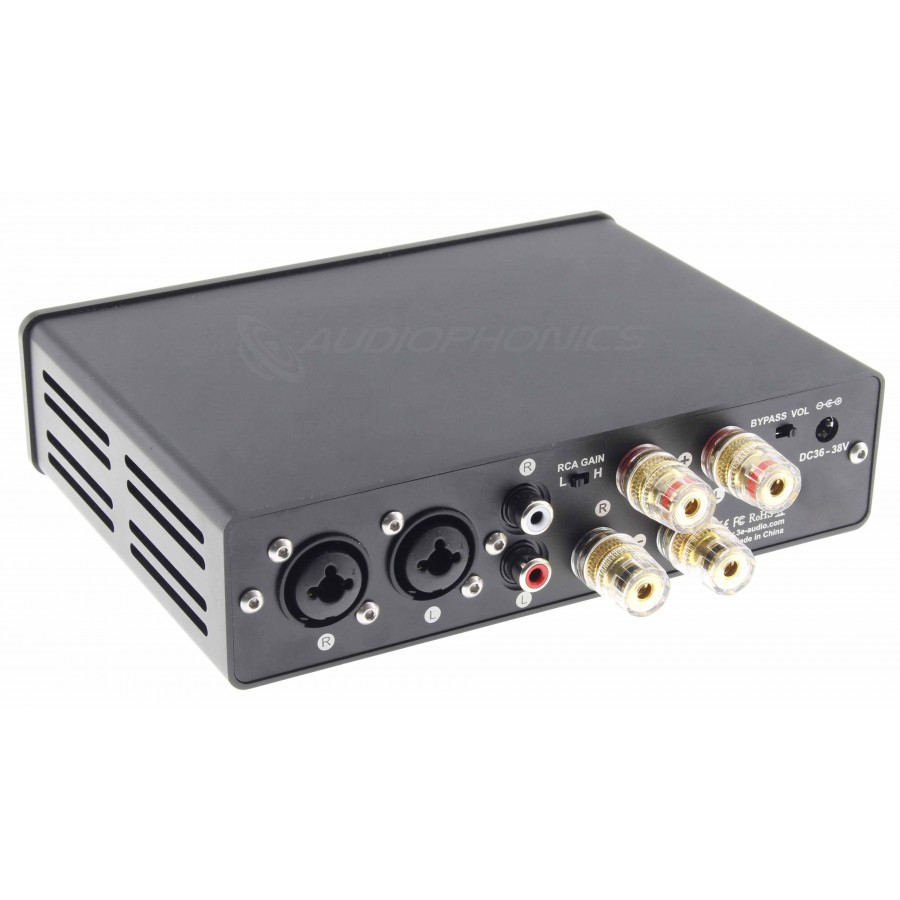

Côté connectique, le 3E Audio A5se se dote d’une entrée RCA, d’une entrée symétrique combo XLR/Jack 6.35mm très pratique, ainsi que d’une sortie sur borniers enceintes. De plus, il intègre un réglage de gain pour l’entrée RCA (LOW=23dB, HIGH=26dB) ainsi que la possibilité de bypasser l’étage de préamplification et l’atténuation de volume pour utiliser l’appareil comme amplificateur de puissance. Polyvalent et performant, ce petit amplificateur est donc en capacité d’offrir une bonne réserve de puissance tout en préservant la restitution sonore finale.
A7
A7se
A7 Mono
A5se
A5
Puce d’amplification
2x TPA3255
2ch – PBTL
1x TPA3255
2ch – BTL
1x TPA3255
1ch – PBTL
1x TPA3251
2ch – BTL
2x TPA3251
2ch – PBTL
Puissance de sortie
(4 ohm, THD+N=1%)
2x 250W
2x 230W
1x 260W
2x 140W
2x 150W
Puissance de sortie
(8 ohm, THD+N=1%)
2x 140W
2x 130
1x 150
2x 70W
2x 80W
Impédance de charge
2-16 ohm
4-16 ohm
2-16 ohm
4-16 ohm
2-16 ohm
3E Audio A5se : Une puce TPA3251
La puce d’amplification TPA3251 offre un niveau de puissance de sortie conséquent, permettant au 3E Audio A5se de fournir jusqu’à 2x140W sous 4 ohm et jusqu’à 2x87W sous 8 ohm (THD+N = 1%).
3E Audio A5se : Des AOP interchangeables
L’étage de préamplification du 3E Audio A5se est quant à lui composé de deux AOP doubles NE5532 montés en DIP 8 et remplaçables facilement à l’aide d’une pince, grâce au design ingénieux du boitier. En effet, deux trappes permettent d’accéder aux AOP sans ouvrir le boitier. Voici une liste non exhaustive d’AOP compatibles : OPA1656, OPA1602, OPA2134, NE5532P, LME49720, LM4562, MUSES02, MUSES8920, NJM4580, NJM4556, NJM2068, OP249, AD827, etc.
Attention cependant à ne pas endommager l’appareil ou les AOP lors du remplacement ou de la manipulation de ceux-ci. Toute détérioration de l’appareil par une mauvaise manœuvre de l’utilisateur (montage à l’envers des AOP, montage d’AOP non compatibles, etc.) rend la garantie du produit caduque. Merci de vous référer au manuel pour procéder à l’opération.
3E Audio A5se : Des composants de qualité
Condensateurs Rubycon 63V 1000uF
Ces condensateurs Rubycon permettent de répondre à de forts besoins en courant et ainsi de réduire le bruit et d’obtenir un meilleur THD.
Bobines à fils plats
Les bobines utilisées dans l’amplificateur apportent une meilleure linéarité et réduisent la distorsion tout en permettant d’obtenir les meilleures performances, quelle que soit la charge.
Condensateurs TDK
Ces condensateurs très fiables pour le filtre LC permettent d’atteindre des performances audio optimales.

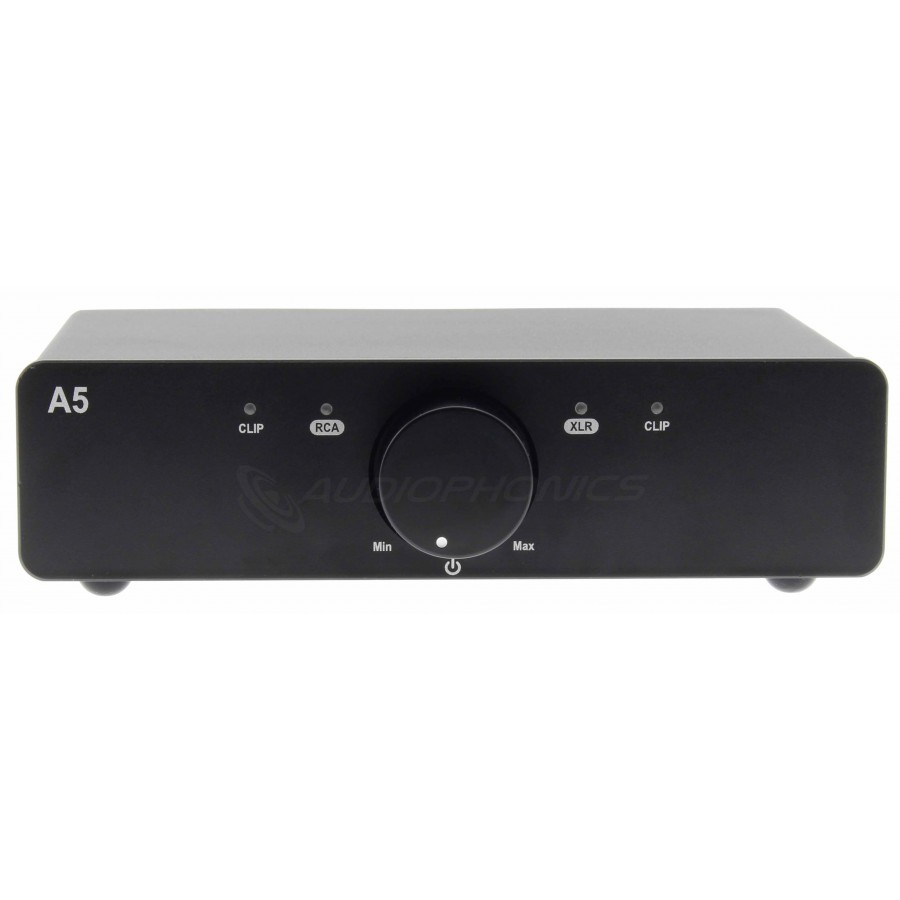

Aperçu 3E Audio A5se
| 1 | LED d’état canal gauche |
| 2 | LED d’état entrée RCA |
| 3 | Bouton multifonction |
| 4 | LED d’état entrée XLR |
| 5 | LED d’état canal droit |
| 6 | Entrée symétrique combo XLR / Jack 6.35mm |
| 7 | Entrée asymétrique RCA |
| 8 | Réglage de gain RCA |
| 9 | Sortie sur borniers enceintes |
| 10 | Bypass de volume |
| 11 | Alimentation 36V-38V DC via Jack DC |
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Amplificateur classe D |
| Canaux | Stéréo |
| Puces d’amplification | 1x TI TPA3251 |
| OPA | AOP double NE5532 |
| Structure | PFFB |
| Entrées | 1x Entrée asymétrique RCA 1x Entrée symétrique combo XLR / Jack 6.35mm |
| Sortie | 1x Sortie sur borniers enceintes |
| Impédance d’entrée | RCA : 10kΩ XLR/TRS : 20kΩ |
| Atténuation de volume | -50dB |
| Bypass du volume | |
| Réglage de gain RCA |
| Spécifications audio (Entrée RCA) | |
|---|---|
| THD+N (5W) | 0.0004% @ 4Ω 0.0005% @ 8Ω |
| SNR (1% THD+N, 1KHz, A-wt) | 121dB |
| Plage dynamique (1% THD+N, 1KHz, A-wt) | 121dB |
| Réponse en fréquence (±0.5dB) | 20Hz-30KHz |
| Bruit (A-wt) | < 15uVrms |
| Crosstalk | -90dB |
| Gain | 23dB / 26dB |
| Sensibilité d’entrée | 1.75Vrms |
| Puissance de sortie (1% THD+N) | 2x 140W @ 4Ω 2x 70W @ 8Ω |
| Puissance de sortie (10% THD+N) | 2x 170W @ 4Ω 2x 90W @ 8Ω |
| Impédance de sortie | 4Ω-16Ω |
| Spécifications audio (Entrée XLR) | |
|---|---|
| THD+N (5W) | 0.0004% @ 4Ω 0.0003% @ 8Ω |
| SNR (1% THD+N, 1KHz, A-wt) | 123dB |
| Plage dynamique (1% THD+N, 1KHz, A-wt) | 123dB |
| Réponse en fréquence (±0.5dB) | 20Hz-30KHz |
| Bruit (A-wt) | < 13uVrms |
| Crosstalk | -100dB |
| Gain | 17dB |
| Sensibilité d’entrée | 3.5Vrms |
| Puissance de sortie (1% THD+N) | 2x 140W @ 4Ω 2x 70W @ 8Ω |
| Puissance de sortie (10% THD+N) | 2x 170W @ 4Ω 2x 90W @ 8Ω |
| Impédance de sortie | 4Ω-16Ω |
| Général | |
|---|---|
| Tension d’alimentation | 36V-38V DC 5A (L’alimentation fournie fonctionne en 110V et 230V) |
| Consommation d’énergie | OFF : < 0.2W ON (sans audio) : 6W |
| Dimensions | 170 x 168 x 46mm |
| Poids | 1000g |
| Conditionnement | 1x Amplificateur 3E Audio A5se 1x Adaptateur secteur 38V 5A |
Caractéristiques
| Entrées | Jack 6.35mm |
| Entrées | RCA |
| Entrées | XLR |
| Sorties | Borniers enceintes |
| Couleur | Noir |
| Canaux | 2 (Stéréo) |
| Class | Class D / T |
| Composant amplification | TPA3251 |
| Puissance (W) | 140.0 |
| Télécommande | Non |
